1   Der Wide-Format-Problemraum

Menschliche Faktoren und Pixelgeometrie sind untrennbar miteinander verbunden. Bei einer Diagonale von 8,0 Zoll löst eine 1920×1200 Matrix eine Auflösung von etwa 283 Pixel pro Zoll (√(1920²+1200²)/8,0) auf. Diese Dichte liegt weit über dem Schwellenwert, bei dem ein normal sehender Bediener diskrete Pixelstrukturen in typischen HMI-Betrachtungsabständen von 30–70 cm auflöst, sodass Vektor-UI-Elemente und kleine Glyphen ohne wahrnehmbare Aliasing gerendert werden.

Das 16:10-Verhältnis (1,60) ist nicht willkürlich. Es nähert sich dem Goldenen Schnitt (φ ≈ 1,618) an, und seine Flächen-zu-Umfangs-Ökonomie begünstigt dichte, mehrspaltige Layouts — ein Trenddiagramm neben einer Sollwerttabelle neben einem Steuerungscluster —, die industrielle und medizinische Software definieren. Wo ein 4:3-Panel vertikales Stapeln und Scrollen erzwingt, ermöglicht die breite Leinwand, dass Informationen räumlich koexistieren, was die Navigationskosten für den Bediener reduziert.

2   Signalintegrität: Warum LVDS-Serialisierung gewinnt

LVDS (TIA/EIA-644) wandelt einen breiten Single-Ended-Pixelbus in eine kleine Konstellation von Low-Swing-Differentialpaaren um. Die kanonische 7:1-Abbildung faltet sieben Single-Ended-Bits auf eine Differentialleitung, sodass ein 24-Bit-RGB-Bus mit Timing von etwa 28 Leitern auf fünf Paare kollabiert — hier organisiert als ungerade/gerade Kanalgruppen (ELV0-3 / OLV0-3 plus Takte).

Die technischen Konsequenzen vervielfachen sich. Ein kontrollierter Gleichtakt nahe 1,2 V mit einer ≈350 mV Differentialschwingung ergibt schnelle Übergangskanten bei vergleichsweise geringer dynamischer Leistung (P ∝ C·V²·f). Eng gekoppelte Paare löschen Fernfelder aus und unterdrücken Gleichtaktstrahlung; und die moderate Schwingung hält das Augendiagramm über den Stecker und Flex offen, ohne dass eine Empfängerentzerrung erforderlich ist. Für ein 8-Zoll-Panel, das Dutzende von Zentimetern interner Verkabelung durchquert, ist dieser Spielraum der Unterschied zwischen einem robusten Design und einem intermittierenden.

3   Auf dem Weg zu einer G+G-Kapazitiven Sensorarchitektur

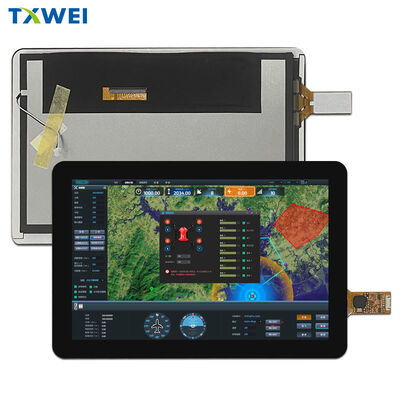

Das Modul verwendet eine Glas-auf-Glas (G+G)-Konstruktion: ein diskretes ITO-Sensorglas, das unter einem separaten Deckglas laminiert ist. Dies trennt das Sensor-Substrat vom strukturellen Frontglas, sodass jedes optimiert werden kann — der Sensor für die Elektrodengeometrie und optische Neutralität, das Deckglas für Härte und Schlagfestigkeit.

Die Erfassung erfolgt wechselseitig-kapazitiv. Sende-Elektroden werden mit Strom versorgt, während Empfangs-Elektroden die Ladung messen, die an jeder Schnittstelle gekoppelt ist; eine Fingerspitze lenkt einen Teil des Randfeldes ab, was zu einer lokalisierten ΔC führt, die der Controller in ein Zentrum auflöst. Der ILI2132-Frontend meldet standardisierte USB-HID-Digitizer-Pakete, sodass der Host ein natives Touch-Gerät ohne kundenspezifische Treiberentwicklung aufzählt — eine Integrationsabkürzung mit echtem technischen Wert.

4   Der optische Stack: Laminierung, AF/AG und der Klarheit-Trübungs-Kompromiss

Jede unbelüftete Luftschicht erzeugt eine Fresnel-Reflexion von etwa 4 % pro Oberfläche, plus einen internen Lichtleiterweg, der Umgebungslicht streut. Optisches Verkleben des Stacks — Deckglas mit Sensor über SCA, Sensor mit Panel über OCA — entfernt diese Schnittstellen, erhöht den effektiven Kontrast bei hellem Licht, dämpft interne Reflexionsartefakte und erhöht die mechanische Steifigkeit gegen Stoß und Eindringen von Verunreinigungen.

Die Abdeckung trägt dann zwei konstruierte Oberflächenfunktionen: eine Anti-Fingerprint (AF)-Schicht, die die Oberflächenenergie reduziert, um oleophobe Schlieren zu vermeiden, und Antireflexions (AG)-Ätzung, die spiegelnde Highlights in ein mattes Feld streut. Das Design erreicht ≥85% Transmission und ≥6H Härte bei gleichzeitiger Beibehaltung der optischen Klarheit.

5   Photometrie und die Physik der Lebensdauer-Derating

Die randbeleuchtete Hintergrundbeleuchtung aggregiert 36 weiße LEDs, die eine Lichtleiterplatte speisen und typischerweise 1000 cd/m² (maximal 1200 cd/m²) mit mindestens 70% Gleichmäßigkeit liefern. Helligkeitsspielraum ist die operative Metrik für Systeme mit hoher Umgebungshelligkeit: Er bewahrt das effektive Kontrastverhältnis des Displays, wenn additive Umgebungsreflexion das dunkle Ende der Übertragungskurve komprimiert.

Die angegebene LED-Lebensdauer beträgt 20.000 Stunden, definiert als das Intervall bis zu 50 % der Anfangshelligkeit bei 55 mA/LED. Die Lichtabnahme beschleunigt sich mit der Sperrschichttemperatur, und der Ansteuerstrom koppelt direkt in diese Temperatur. Die Aufrechterhaltung der Nennlebensdauer erfordert daher ein thermisches Design — ausreichende Wärmeableitung auf der Rückseite und Beachtung der Gehäusebelüftung —, nicht nur elektrische Konformität.

6   Elektrische Architektur und Power-Sequenzierung

Das Modul wird von einer 3,3 V-VDDIN-Schiene gespeist, die eine DC/DC-Stufe auf dem Modul speist, die die internen Gate/Source-Versorgungen des Panels erzeugt; die Hintergrundbeleuchtung ist eine separate Hochspannungs-String (V_F 16,8–19,2 V bei I_F 330 mA typisch / 390 mA max, 36 LEDs). Ein Konstantstrom-LED-Treiber ist unerlässlich, um die Leuchtdichte gegen V_F-Binning und thermische Drift zu immunisieren; PWM- oder Analogdimmung erweitert den nutzbaren Helligkeitsbereich ohne Farbverschiebungen.

7   Zuverlässigkeitsqualifikationsmatrix

Pass-Kriterien schließen funktionale Anomalien, fehlende oder kurzgeschlossene Segmente, Klarheitsverschlechterung, Nicht-Display-Zustände und Flüssigkristall-Leckagen aus — das Modul muss elektrische und optische Integrität über die gesamte Hülle beibehalten.

8   Integrations-Engineering-Hinweise

9   Vergleichsanalyse

10   Anwendungsbereiche

Self-Service-Kioske und Ticketautomaten · POS- und interaktive Warenpräsentation im Einzelhandel · industrielle Bedienfelder und Maschinen-HMIs · medizinische Monitore und Diagnose-Frontpanels · In-Vehicle-, EV- und Ladestations-Terminals · Digital Signage und Smart-Building-Steuerzentralen.
