8-Zoll TFT-Hochleistungs-Hochhelligkeits-1920*1200-LVDS-Breittemperatur-Touchscreen-Drohnen-Fernbedienungsdisplay

MOQ:	1
Preis:	Verhandlungsfähig
Lieferfrist:	7-16 Tage
Zahlungs-Methode:	L/C, D/A, D/P, T/T
Lieferkapazität:	10000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

SHENZHEN

Markenname

TXWEI

Zertifizierung

CE FCC ROHS

Modellnummer

TXW800035B1-TY

Dokumentieren

Anzahl der Pixel:

1920*1200

Blickrichtung:

Schnittstelle anzeigen:

Helligkeit:

1000 Nits

Aktiver Bereich:

172,224 (H) * 107,64 (V)

Umrissgröße:

197,5 * 132,30 * 6,85 mm

Betriebstemperatur:

-30+85°C

Lagertemperatur:

-30+85°C

Anzahl der Pins:

45 PIN

Touch-Technologie:

ILI2132

Touch-Oberfläche:

Hervorheben:

8-Zoll TFT-LCD-Display

Hochhelligkeits-Drohnen-Fernbedienungsdisplay

LVDS-Breittemperatur-Touchscreen

Beschreibung des Produkts

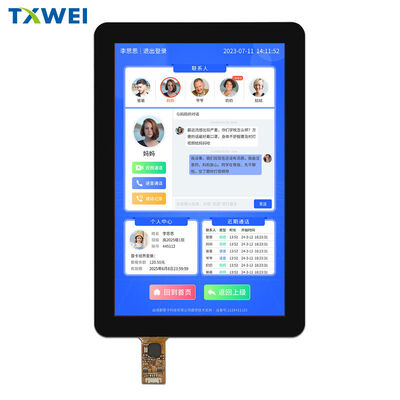

TXW800035B1-TY   8 Zoll Industrie-WUXGA-Display-Modul mit G+G-Kapazität-Touch

1. Produktübersicht

DieTXW800035B1-TYstellt ein leistungsstarkes 8-Zoll-TFT-LCD-Modul dar, das von Shenzhen Tianxianwei Technology Co., Ltd. für mobile und eingebettete Anwendungen der nächsten Generation entwickelt wurde.1920 × 1200 (WUXGA)Diese Module bietet eine außergewöhnliche optische Klarheit mit16.7 Millionen Farben, so dass es ideal für datenreiche Schnittstellen, HD-Medienwiedergabe und präzise berührungstechnische Systeme geeignet ist.LED-Hintergrundbeleuchtungseinheit (BL), und Kapazitiv-Touch-Panel (CTP) zu einer einheitlichen, kompakten Baugruppe, die für eine nahtlose Integration optimiert ist.

2. Anzeigenarchitektur und optische Leistung

Das Herzstück des TXW800035B1-TY ist einAlle LCDs des Typs "O'Clock"Struktur mit einemübertragbar, in der Regel schwarzDiese Konfiguration sorgt für tiefe Schwarzflächen, hohe Kontrastquoten und einen energieeffizienten Betrieb, was besonders für batteriebetriebene tragbare Geräte von Bedeutung ist.

Die Entschließung:1920 (H) × 1200 (V) Pixel WUXGA-Klasse, mit einer Pixeldichte von 283 PPI für eine klare Textwiedergabe und eine reibungslose Bildwiedergabe
Farbtiefe:16.7M Farben, softwaretechnisch auswählbar, die eine differenzierte Farbbewertung und fotografische Genauigkeit ermöglichen
Blickrichtung:80°/80°/80°/80° (typisch) ️ symmetrische Weitwinkelleistung, die eine gleichbleibende Bildqualität aus nahezu jeder Ausrichtung gewährleistet
Anzeigemodus:Durchlässig, normalerweise schwarz, für Innenräume und umgebendes Licht optimiert

3Hintergrundbeleuchtung und Lichttechnik

Das Modul verwendet eineArchitektur mit Randbeleuchtungmit36 weiße LED-ChipsDiese Konstruktion erreicht bemerkenswerte Helligkeitsniveaus bei gleichbleibender thermischer Steuerbarkeit.

Typische Helligkeit:1000 cd/m2 ‡ genügend für die Lesbarkeit bei hohem Umgebungslicht
Maximale Helligkeit:1200 cd/m2 ¢ Spitzenleistung bei schwierigen Sichtbarkeitsszenarien
Einheitlichkeit der Helligkeit:≥ 70% (Mindestwert) gewährleistet keine spürbaren Leuchtgradigkeitsgradienten auf der Bildschirmoberfläche
LED Vorwärtsspannung (VF):16.8V ~ 19.2V
LED Vorwärtsstrom (IF):330mA (typisch), 390mA (maximal)

LED-Lebensdauer:
Die Hintergrundbeleuchtung ist für20,000 StundenBetriebsdauer, definiert als der Punkt, an dem die Leuchtkraft bei 55 mA pro LED-Kanal auf 50% der ursprünglichen Leistung abnimmt.Der Betrieb über die empfohlenen Stromschwellen hinaus beschleunigt die Abwertung des LumenDie Systementwickler sollten Stromregler und Wärmeabbau-Strategien implementieren, um die Hintergrundbeleuchtungsdauer zu maximieren.

4Berührungstechnologie: G+G Kapazitive Architektur

Das integrierte Touch-Panel nutztG+G (Glas + Glas)Einer hochwertigen kapazitiven Touch-Architektur, die die Sensorschicht zwischen zwei Glassubstraten platziert.und Berührungsgenauigkeit im Vergleich zu Filmbasierten Alternativen.

Touch Controller IC:Ein bewährter Multi-Touch-Controller mit Unterstützung von Gestenerkennung und schnellen Reaktionsalgorithmen
Betriebsspannung:5V (kompatibel mit USB-Streckennetz)
Lichtdurchlässigkeit≥85% minimaler optischer Dämpfungsgrad bewahrt die Helligkeit und Farbgenauigkeit des Bildschirms
Oberflächenhärte:≥ 6H
Berührung Betriebstemperatur:-30°C bis +85°C
Berührungsspeichertemperatur:-30°C bis +85°C
Luftfeuchtigkeit:20% ~ 90% RH

Der G+G-Stack wird durchAF (Anti-Fingerabdruck)Beschichtung der Abdecklinsen undAG (Anti-Glare)Oberflächeneinschnitte, die Spiegelreflexionen reduzieren und eine saubere Ästhetik bei kontinuierlicher Handhabung erhalten.

5. Elektrische Eigenschaften und Schnittstellenentwurf

Der TXW800035B1-TY unterstützt eine Dual-Interface-Konnektivität und trennt Hochgeschwindigkeitsvideodaten von der Touch-Signalisierung für eine optimierte Systemintegration.

TFT-Display-Schnittstelle   LVDS (Niedrigspannungsdifferentialsignalisierung):
Die 45-Pin-LVDS-Schnittstelle arbeitet beiVDDIN = 3,3 V (typisch)und trägt differenzielle Datenpaare für eine robuste, EMI-resistente Videoübertragung.

LVDS-Datenkanäle (ELV0P/ELV0N bis ELV3P/ELV3N):4 Differentialdatenpaare
Gleichmäßige LVDS-Uhr (ELVCLKP/ELVCLKN):Differentielle Taktsynchronisierung
LVDS-Datenkanäle (OLV0P/OLV0N bis OLV3P/OLV3N):4 Differentialdatenpaare
Die LVDS-Uhr ist in der Lage, die LVDS-Uhr zu erfassen, wenn die LVDS-Uhr nicht mehr als 5 m lang ist.Differentielle Taktsynchronisierung
Stromleitungen:Mehrere VDDIN-Pins (41-45) für eine stabile 3,3-Volt-Verteilung; spezielle VDD_OTP- und EEPEN-Pins für die Fabrikkonfiguration

Kapazitive Berührungsschnittstelle USB HID-Protokoll:
Das Touch-Panel kommuniziert über eine Standard-USB-Schnittstelle mit 4 Pins:

VCC:5V Leistungsaufnahme
DP / DN:Differentielle USB-Datenleitungen
GND:Gemeinsame Gründe

Diese USB-basierte Touch-Architektur eliminiert die Notwendigkeit für dedizierte I2C GPIO-Routing auf dem Host-Prozessor,Vereinfachung des PCB-Layouts und Plug-and-Play-Kompatibilität mit gängigen Betriebssystemen.

6. Stromsequenzierung und Systemzustände

Das Modul implementiert eine ausgeklügelteMulti-Domain-StrommanagementSystem mit unterschiedlichen Betriebszuständen:

Hochgeschwindigkeitsmodus:Vollständige Video-Datenübertragung bei maximaler LVDS-Durchsatzleistung
Anzeige ausgeschaltet:Video-Leitung ausgesetzt; minimale Leistungserhaltung
Schlafmodus (CMD 0x10):Tief abgeschaltet mit Registrierung
LP11 Zustand:MIPI-Standby bei geringer Leistung (unterstützt für kompatible Steuerungsvarianten)

Zu den kritischen Sequenzierungsanforderungen gehören:

VSP/VSN-Stabilisierung:≤1ms Rampenzeit
VGH-/VGL-Torleitungen:Synchronisierte Aktivierung zur Verhinderung der TFT-Schwellenverschiebung
Ausrichtung Quelle/GIP:Gewährleistet eine konstante Pixelladung bei extremen Temperaturen

Die Systemdesigner müssen sich an die vom Hersteller bereitgestellten Stromsequenzierungswellenformen halten, um Verriegelung, Anzeigeartefakte oder langfristigen elektrochemischen Abbau zu verhindern.

7Mechanische Spezifikationen und Integrationsrichtlinien

Der TXW800035B1-TY ist in einem präzise bearbeiteten mechanischen Stapel mit engen Toleranzen verpackt, der für Industriegeräten mit Spülung geeignet ist.

LCD-Aktivbereich (AA):1070,64 mm × 172,22 mm
Sichtbereich der Linse (VA):108.24 mm × 172,82 mm
Außendimension der Linse (OD):132.3 mm × 197,5 mm (±0,05 mm)
LCM Außenabmessung:119.8 mm × 181,7 mm (± 0,2 mm)
Gesamtdicke des Moduls:6.85 mm (± 0,3 mm)
Abdeckungsdrucke:0.7 mm
Sensorglasdicke:0.55 mm
Nicht spezifizierte Toleranzen:±0,20 mm

Integrationsempfehlung:
Das Touch-Panel-Fenster sollte mit einemEinseitige Übergröße von 0,3 ∼ 0,5 mmim Verhältnis zum aktiven LCM-Bereich, um die Toleranzen der Montage zu berücksichtigen und eine Schattenbildung der optischen Kanten zu verhindern.

8. Umweltresilienz und Zuverlässigkeit

Die TXW800035B1-TY ist durch eine umfassende Zuverlässigkeitsprüfung qualifiziert:

Betriebstemperatur:-30°C bis +85°C (LCM und TP)
Speichertemperatur:-30°C bis +85°C
Luftfeuchtigkeitstoleranzbis zu 90% RH (nicht kondensierend)

Alle Materialien und Verarbeitungen entsprechenRoHS-Richtlinien zum Umweltschutz, die weltweite Einhaltung der Vorschriften und nachhaltige Herstellungspraktiken gewährleisten.

9. Anwendungsbereiche

Der TXW800035B1-TY ist architektonisch auf Premium-Embedded-Anwendungen ausgerichtet, die eine hochauflösende Visualisierung und eine reaktionsschnelle Touch-Interaktion erfordern:

Industrie-Tablets und Handheld-Terminals:Die hohe Temperaturbeständigkeit und die langlebige Lebensdauer von G+G widerstehen den Schwingungen im Fabrikboden und den thermischen Zyklen.
Medizinische und Gesundheitsprodukte:Eine hohe Helligkeit und eine Farbtiefe von 16,7 M unterstützen diagnostische Bildgebung und Patientenüberwachungsschnittstellen.
Smart Retail und Kioske:Die Oberflächenbehandlungen mit AF/AG erhalten die optische Klarheit bei ständiger Interaktion mit der Öffentlichkeit.
Fahrzeugbildschirme:-30°C-Kaltstart und 85°C-Betriebsgrenze bieten Platz für extreme Fahrzeugkabinen.
mobile Rechenplattformen:WUXGA-Auflösung und LVDS-Effizienz balancieren visuelle Leistung mit Einschränkungen der Akkulaufzeit.

10. Dokumentenkontrolle und Konformität

Modellnummer:TXW800035B1-TY
Dokumentversion:2025-03-11
Hersteller:Die chinesische Regierung hat die Kommission aufgefordert, ihre Stellungnahme zu dem vorläufigen Beschluss zu unterbreiten.
Gesamtzahl der Seiten:15
Umweltnorm:RoHS-konform
Kritische Parameter:Mit * gekennzeichnet; CPK-Parameter in [Klammern]; Bezugsmaße in (Klammern)

Für komplette elektrische Schemata, Zeitdiagramme und mechanische CAD-Dateien,Kontakt direkt mit dem Hersteller aufnehmen oder das vollständige 15-seitige technische Spezifikationspaket vor der Fertigstellung des PCB-Layouts lesen.
