8-Zoll kapazitiver Touchscreen-LCD-Bildschirm MIPI-Schnittstelle 1200 * 1920 Sicherheitsanzeige Pflanzenlichtsteuerungsanzeigemodul

8-Zoll kapazitiver Touchscreen-LCD-Bildschirm MIPI-Schnittstelle 1200 * 1920 Sicherheitsanzeige Pflanzenlichtsteuerungsanzeigemodul

MOQ: 1
Preis: Verhandlungsfähig
Lieferfrist: 7-16 Tage
Zahlungs-Methode: L/C, D/A, D/P, T/T
Lieferkapazität: 10000 Stück
Ausführliche Information
Herkunftsort
SHENZHEN
Markenname
TXWEI
Zertifizierung
CE FCC ROHS
Modellnummer
TXW800042B0-YLT
Dokumentieren
Anzahl der Pixel:
1200*1920
Blickrichtung:
IPS
Schnittstelle anzeigen:
MIPI 4 Spur
Helligkeit:
500 Nissen
Aktiver Bereich:
107.64 mal 172.22
Umrissgröße:
137,61 * 197,06 * 4,5 mm
Betriebstemperatur:
-10+60°C
Lagertemperatur:
-20+70 ℃
Anzahl der Pins:
31pin
Touch-Technologie:
G+g
Touch-Oberfläche:
IIC
Berühren Sie IC:
GT1151QM
Hervorheben:

8-Zoll kapazitiver Touch-LCD-Bildschirm

,

MIPI-Schnittstellen-Sicherheitsanzeigemodul

,

TFT-LCD-Pflanzenlichtsteuerungsanzeige

Beschreibung des Produkts

TXW800042B0-YLT

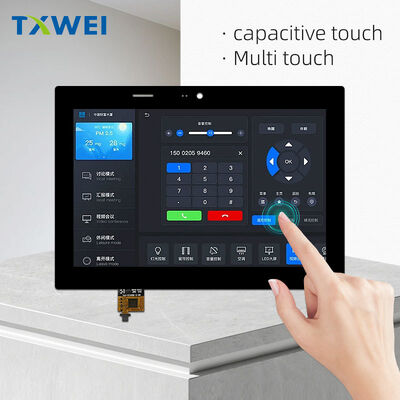

8,0" WQXGA+ TFT LCD mit integriertem CTP

1200 × 1920 · 4-Spur MIPI · 500cd/m² · 2,80mm LCM · G+G kapazitiver Touch · Rundum-BetrachtungProduktphilosophie
Das TXW800042B0-YLT stellt ein grundlegendes Umdenken dar, was ein Displaymodul sein kann. Es ist nicht nur ein Bildschirm mit angebrachtem Touchpanel. Es ist ein einheitliches optoelektronisches System – Display, Touch und Beleuchtung, konstruiert als eine einzige kohärente Einheit.
Dieses Modul adressiert eine spezifische Designspannung in modernen tragbaren Elektronikgeräten: den Konflikt zwischen steigender Pixeldichte und abnehmender physischer Dicke. Mit 2,80 mm allein für das LCM und insgesamt 4,85 mm mit Touch-Integration erreicht es einen Formfaktor, der vor fünf Jahren unpraktisch gewesen wäre, und liefert gleichzeitig 2,3 Millionen einzeln adressierbare Pixel auf einer Hochformat-Diagonale von 8,0 Zoll.

Display-Architektur

Pixelmatrix

Die Aktivmatrix verwendet 1200 Spalten und 1920 Zeilen von Dünnschichttransistoren, die jeweils eine vertikale RGB-Streifen-Subpixel-Triade steuern. Der horizontale Abstand von 0,0299 mm und der vertikale Abstand von 0,0897 mm ergeben eine Pixeldichte, die für typografische Verfeinerung bei typischen Handheld-Betrachtungsabständen – etwa 40 bis 60 Zentimeter – ausreicht, ohne die rechnerischen und leistungsmäßigen Nachteile von 4K-Auflösungen.
Die aktive Fläche von 107,64 mm × 172,22 mm nimmt ein Seitenverhältnis von 10:16 ein. Diese Ausrichtung priorisiert die vertikale Informationsdichte, eine Entscheidung, die die vorgesehene Anwendung des Moduls in dokumentenzentrierten Anwendungen, Scroll-Oberflächen und Hochformat-Instrumenten widerspiegelt, bei denen die Höhe die Informationshierarchie vermittelt.

Optischer Modus

Der Normally-Black-Transmissionsbetrieb bietet zwei deutliche Vorteile. Erstens präsentiert sich der stromlose Zustand als eine tiefe, lichtabsorbierende Oberfläche – funktionell ein Neutraldichtefilter –, die den wahrgenommenen Stromverbrauch im Leerlauf reduziert und den Kontrast unter Umgebungsbeleuchtung verbessert. Zweitens erzeugt die spannungsabhängige optische Drehung der Flüssigkristallschicht eine Gamma-Antwort, die besser mit der menschlichen Luminanzwahrnehmung übereinstimmt als Normally-White-Alternativen, insbesondere im kritischen Schattenbereich unterhalb von 20 % digitaler Ansteuerung.

Betrachtungseigenschaften

Die All-O'Clock-Viewing-Technologie eliminiert die gerichtete Asymmetrie, die herkömmliche TFT-Designs einschränkt. Der optische Stapel – Polarisator, Verzögerungsfolien, Flüssigkristallschicht und zweiter Polarisator – ist so konstruiert, dass der Kegel des akzeptablen Kontrasts gleichmäßig über 360 Grad Azimut reicht. Dies wird durch eine kontrollierte Verteilung des Vorkippwinkels und eine Zwei- oder Mehrbereichs-Flüssigkristallausrichtung erreicht, anstatt durch einfaches Stapeln von Kompensationsfolien.
Die praktische Konsequenz: Ein Gerät, das in einer gemeinsamen Betrachtungsumgebung montiert ist – medizinischer Wagen, Industrie-Panel oder Gaming-Handheld – zeigt unabhängig von der Beobachterposition identische Farben und Kontraste. Keine Farb-Inversion. Kein Gamma-Shift. Kein Luminanzkollaps bei schrägen Winkeln.

Touch-Integration

Strukturelles Design

Das kapazitive Touchpanel verwendet eine G+G (Glas + Glas) Architektur: eine 1,1 mm dicke Panda-Glas-Abdeckung, eine 0,20 mm dicke SCA-Optik-Bonding-Schicht, ein 0,55 mm dickes Sensorglas mit strukturierten ITO- oder Metallgitter-Elektroden und eine zweite 0,20 mm dicke SCA-Schicht, die auf die Displayoberfläche laminiert wird. Gesamtdicke des Touch-Stapels: 1,85 mm ± 0,15 mm, ohne Hilfsmaterialien.
Diese Konstruktion priorisiert Haltbarkeit und optische Klarheit gegenüber absoluter Dünne. Das 1,1 mm dicke Deckglas bietet eine Oberflächenhärte von ≥7H unter einer Last von 750 g – ausreichend, um Kratzer durch Schlüssel, Stiftdruck und zufällige Abriebspuren in Feldumgebungen zu widerstehen. Die SCA-Schichten (Solid Clear Adhesive) eliminieren die Luftspalte, die Fresnel-Reflexionen und Parallaxenfehler bei Dichtungsverbund-Alternativen verursachen.

Sensoreigenschaften

Der GT1151QM-Controller unterstützt gleichzeitige Fünf-Punkt-Erfassung mit Handschuh- und Nasshand-Betriebsmodi. Dies sind keine Marketing-Features, sondern technische Notwendigkeiten: Medizinisches Personal bedient Geräte mit Latex- oder Nitrilhandschuhen; industrielle Bediener arbeiten mit feuchten oder kontaminierten Händen; Nutzer im Freien sind Regen und Kondensation ausgesetzt.
Der Controller kommuniziert über I2C mit 1,8V Logikpegeln, mit separater 2,8V Analogversorgung. Interrupt-gesteuerte Meldungen (CTP_INT-Pin) eliminieren den Abfrageaufwand für den Host-Prozessor, reduzieren den Systemstromverbrauch und verbessern die Touch-Latenz. Eine dedizierte Reset-Leitung (CTP_RST) ermöglicht die Wiederherstellung des Controllers ohne vollständigen Systemneustart.

Optische Integration

Das Touchpanel enthält einen IR-schwarzen, semitransparenten Filterbereich mit spezifischen spektralen Eigenschaften: 5–15 % Transmission bei 550 nm Wellenlänge, >80 % Transmission bei 850 nm Infrarot. Dies ermöglicht Näherungssensorik oder Umgebungslichterkennung hinter dem Deckglas, ohne die Display-Ästhetik zu beeinträchtigen – der Sensorbereich erscheint dem Benutzer als gleichmäßiges Schwarz, während er für IR-Sender und -Empfänger transparent bleibt.

Schnittstellendesign

MIPI DSI Implementierung

Die 4-Spur MIPI DSI-Schnittstelle stellt eine bewusste Abkehr von älteren parallelen RGB- und LVDS-Standards dar. Jede Datenleitung fungiert als vollständig differenzielles Paar – D0P/D0N bis D3P/D3N – mit einem dedizierten Taktpaar CLKP/CLKN. Diese Architektur bietet eine inhärente Gleichtaktunterdrückung, die einen zuverlässigen Betrieb in elektromagnetisch gestörten Umgebungen ermöglicht: in der Nähe von Mobilfunktransceivern, Schaltnetzteilen und Motorantrieben.
Das serielle Protokoll reduziert die Pin-Anzahl auf insgesamt 31 – einschließlich Stromversorgung, Masse und Hintergrundbeleuchtung – im Vergleich zu über 40 bei parallelen Alternativen. Diese Reduzierung schlägt sich direkt in kleineren Steckverbindern, einfacherer PCB-Leitungsführung und geringerem Flexkabel-Volumen nieder. Für tragbare Geräte, bei denen jedes Milligramm und jeder Kubikmillimeter Designkosten verursacht, sind diese Einsparungen nicht unerheblich.

Pinbelegung

Die 31-polige FPC gruppiert funktional zusammenhängende Signale mit alternierenden Masseanschlüssen:
  • Pins 1–3: LEDA (Anode der Hintergrundbeleuchtung, dreifach redundant)
  • Pins 5–8: LEDK (Kathode der Hintergrundbeleuchtung, vierfache Rückleitung)
  • Pins 11–12: D2P/D2N (MIPI-Datenleitung 2)
  • Pins 14–15: D1P/D1N (MIPI-Datenleitung 1)
  • Pins 17–18: CLKP/CLKN (MIPI-Takt)
  • Pins 20–21: D0P/D0N (MIPI-Datenleitung 0)
  • Pins 23–24: D3P/D3N (MIPI-Datenleitung 3)
Masseanschlüsse an 9, 10, 13, 16, 19, 22, 25, 28 bieten Rückleitungen und Abschirmung zwischen Hochgeschwindigkeits-Differenzpaaren. Die NC-Pins (4, 26) reservieren Positionen für zukünftige Schnittstellenerweiterungen oder Testzugänge.

Stromversorgungsarchitektur

Spannungsschienen

Das Modul benötigt drei verschiedene Versorgungsschienen:
IOVCC (1,65 V – 3,3 V): I/O-Logikversorgung mit breiter Kompatibilität. Das Minimum von 1,65 V ermöglicht die direkte Anbindung an moderne Low-Voltage-SoCs; das Maximum von 3,3 V unterstützt ältere 3,3-V-Logikfamilien ohne Pegelwandlung.
VDD (2,8 V – 3,3 V): Eingang des DC/DC-Wandlers. Die interne Ladungspumpe erzeugt alle TFT-spezifischen Spannungen aus dieser einzigen Schiene – VGH (~18 V, Gate EIN), VGL (~-8 V, Gate AUS), VSP/VSN (analoges Referenzsignal) und VCOM (gemeinsame Elektrode).
CTP_VDD (2,8 V): Dedizierte analoge Versorgung des Touch-Controllers, isoliert von der Display-Stromversorgung, um Kopplung von Schaltgeräuschen in kapazitive Erfassungskanäle zu verhindern.

Sequenzierungsanforderungen

Der HX8279D-Treiber-IC erzwingt eine strenge Einschaltsequenz, um Latch-up zu verhindern und eine zuverlässige Initialisierung zu gewährleisten:
  1. VDD steigt auf den Betriebsschwellenwert
  2. RESETB wird für die minimal spezifizierte Dauer auf LOW gesetzt
  3. VGL wird vor VGH erzeugt (Schottky-Diodenschutz zwischen VGL und GND verhindert parasitäre SCR-Aktivierung, wenn VDD und VSP gleichzeitig starten)
  4. VGH steigt nach Stabilisierung von VGL an
  5. MIPI-Schnittstelle wechselt in den Hochgeschwindigkeitsmodus und empfängt Initialisierungscodes
  6. GOA MUX und Timing-Register werden innerhalb von 50 ms nach Freigabe des Resets geschrieben
  7. Display-Ausgänge werden aktiviert, Anzeige des ersten Frames mit werkseitig kalibriertem Gamma
Die Ausschaltsequenz kehrt diese Reihenfolge um, wobei die Assertion von STBYB eine kontrollierte Abschaltung auslöst. Die interne Zustandsmaschine verwaltet die Schienen-Sequenzierung autonom, was die Komplexität des externen Strommanagements reduziert.

Beleuchtungssystem

LED-Array

Siebenundzwanzig weiße LEDs in Randbeleuchtungskonfiguration sorgen für eine gleichmäßige Hintergrundbeleuchtung über die aktive Fläche von 107,64 mm × 172,22 mm. Das Array arbeitet mit einer Vorwärtsspannung von 8,4 V–9,6 V und einem typischen Strom von 225 mA, was eine Luminanz von 500 cd/m² durch das Display und den Touch-Stapel ergibt.
Der Randbeleuchtungsansatz – LEDs an einem oder mehreren Panelrändern positioniert, wobei das Licht durch einen reflektierenden Hohlraum geleitet und durch eine Diffusorfolie extrahiert wird – erreicht die LCM-Dicke von 2,80 mm, die eine direkte Hintergrundbeleuchtung nicht erreichen kann. Der Kompromiss ist die absolute Luminanz: 500 cd/m² reichen für den Innen- und moderaten Außeneinsatz aus, erfordern aber eine Verbesserung für die Lesbarkeit bei direkter Sonneneinstrahlung.

Lebensdauer-Eigenschaften

Die LED-Lebensdauer ist mit 30.000 Stunden bis 50 % der Anfangshelligkeit angegeben, gemessen bei 32 mA pro LED. Diese Metrik spiegelt die reale Degradation wider und nicht einen katastrophalen Ausfall – die Hintergrundbeleuchtung dimmt allmählich und gibt eine sichtbare Anzeige des Lebensendes anstelle von plötzlicher Dunkelheit.
Die Spezifikation warnt ausdrücklich davor, dass ein Betriebsstrom über 37 mA pro LED die Degradation beschleunigt. Diese Transparenz ermöglicht ein fundiertes thermisches und elektrisches Design: Implementieren Sie eine ordnungsgemäße Stromregelung, ausreichende Wärmeableitung und, was vielleicht am wichtigsten ist, benutzerverstellbare Helligkeitsregler, die standardmäßig auf moderate Werte und nicht auf maximale Leistung eingestellt sind.

Umweltqualifizierung

Sechs Qualifizierungstests validieren die Umweltbeständigkeit:
Hochtemperatur-Lagerung (+70 °C, 96 Stunden): Validiert Materialstabilität und Dichtungsintegrität unter thermischer Belastung ohne elektrischen Betrieb. Funktionale Überprüfung nach dem Test bestätigt keine fehlenden Segmente, Kurzschlüsse oder Display-Degradation.
Tieftemperatur-Lagerung (-20 °C, 96 Stunden): Stellt Kaltstartfähigkeit und Materialflexibilität sicher. Standarddisplays leiden bei diesen Temperaturen unter erhöhter Flüssigkristallviskosität und reduziertem Ansprechverhalten; dieses Modul bleibt betriebsbereit.
Hochtemperatur-Betrieb (+60 °C, 96 Stunden): Voller elektrischer Betrieb bei maximaler Nenn-Temperatur. Das Display muss alle funktionalen Parameter ohne thermisches Durchgehen, Farbverschiebung oder vorzeitige LED-Degradation beibehalten. Flüssigkristall-Leckage unter betrieblicher thermischer Belastung führt zum automatischen Ausfall.
Tieftemperatur-Betrieb (-10 °C, 96 Stunden): Überprüft die Echtzeit-Leistung in kalten Umgebungen. Tieftemperatur-Blasen – verursacht durch unterschiedliche thermische Kontraktion zwischen Glassubstraten und Flüssigkristallfüllung – sind strengstens untersagt. Das Lösen der Enddichtung und Regenbogeneffekte am Rahmen sind ebenfalls nicht zulässig.
Hochtemperatur/Luftfeuchtigkeit-Lagerung (50 °C, 90 % RH, 96 Stunden): Beschleunigt Feuchtigkeitseintritt und Korrosionsmechanismen. Das Modul muss die Dichtungsintegrität und elektrische Isolation in tropischen oder unkontrollierten Lagerumgebungen aufrechterhalten.
Thermischer Schockzyklus (10 Zyklen, -10 °C bis +60 °C, 30 Minuten Verweilzeit): Setzt Unterschiede im Wärmeausdehnungskoeffizienten zwischen Glas, Metall, Polymer und Klebematerialien frei. Regenbogeneffekte am Rahmen und Dichtungsversagen sind automatische Ausschlusskriterien.

Mechanische Integration

Modulabmessungen

Das LCM misst 114,60 mm × 184,10 mm × 2,80 mm. Mit Touch-Integration erhöht sich die Gesamtdicke auf 4,85 mm ± 0,2 mm. Das Touchpanel überragt die aktive Displayfläche um etwa 0,4 mm pro Seite – 108,44 mm × 173,02 mm sichtbare Fläche gegenüber 107,64 mm × 172,22 mm aktiver Displayfläche – und berücksichtigt Laminierungstoleranzen und gewährleistet eine vollständige Touch-Abdeckung.

Merkmale des Deckglases

Die 1,1 mm dicke Panda-Glas-Abdeckung umfasst:
  • AF (Anti-Fingerprint) Beschichtung: oleophobe Oberflächenbehandlung, die die Sichtbarkeit von Schlieren und die Reinigungshäufigkeit reduziert
  • Schwarzer Druckrand: Verdeckt Klebelinien, Sensorleitungen und Kantenunterbrechungen vor dem Blick des Benutzers
  • IR-semitransparenter Bereich: wie im Abschnitt Touch-Integration beschrieben
  • Schutzfolie: während der Herstellung angebracht, vom Integrator vor der Endmontage entfernt

FPC-Design

Die Display-FPC verlässt die Unterkante mit 0,50 mm Pitch, 31 Positionen, kompatibel mit dem FH26-31S-0.3SHW(10) Stecker oder gleichwertig. Die Touch-FPC verlässt separat mit 8 Positionen für die I2C-Schnittstelle. Beide FPCs enthalten auf beiden Oberflächen eine elektromagnetische Abschirmfolie, um zu verhindern, dass Hochgeschwindigkeits-MIPI-Signale in kapazitive Touch-Erfassungskanäle einkoppeln.
Eine Stahlverstärkungsplatte (0,2 mm Dicke) bietet mechanische Unterstützung und elektrische Erdung im Steckverbinderbereich. Die CTP-FPC enthält eine Zuglasche zum Entfernen der Schutzfolie – ein kleines Detail, das Kleberückstände und Verunreinigungen während der Montage verhindert.

Anwendungen

Medizinische Instrumentierung

Die Farbtiefe von 16,7 Mio. Farben, die stabile Gamma-Kalibrierung von OTP und der handschuhkompatible Touch erfüllen die Anforderungen für Patientenmonitore, tragbare Ultraschallgeräte und Handheld-Diagnosewerkzeuge. Die Hochformat-Ausrichtung eignet sich für Vitalparameter-Trendanzeigen und die Überprüfung von Längsdaten von Patienten.

Industrielle Mensch-Maschine-Schnittstelle

Breiter Temperaturbereich (-10 °C bis +60 °C), robuste EMI-Immunität durch MIPI-Differenzsignalisierung und 7H Oberflächenhärte adressieren die Realitäten auf dem Fabrikboden. Das Display behält die Lesbarkeit durch das Schutzglas bei Umgebungslicht bei.

Tragbare Spiele und Unterhaltung

Hohe Pixeldichte und schnelle Reaktionszeit schaffen immersive Erlebnisse. Das schlanke Profil ermöglicht ergonomische Designs, die Hände bei langen Sitzungen nicht ermüden. Die Rundum-Betrachtung unterstützt Multiplayer-Szenarien mit gemeinsam genutzten Geräten.

Automobil-Innenraum

Die Hochformat-Ausrichtung eignet sich für Informationsdisplays in der Mittelkonsole und Unterhaltungssysteme im Fond. Die breite Temperaturqualifizierung adressiert die thermischen Extreme im Innenraum von Parkplätzen in der Wüste bis zu Kaltstarts in der Arktis. Die MIPI-Kompatibilität vereinfacht die Integration mit modernen Automotive-Infotainment-Prozessoren.
