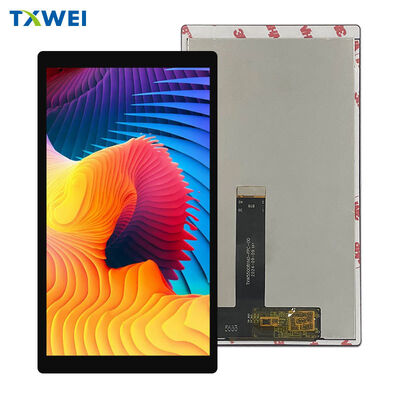

5,5-Zoll IPS Full-View-Display MIPI LCD-Bildschirm 1080*1920 kapazitiver Touchscreen LCD-Display-Bildschirm

MOQ:	1
Standardverpackung:	Karton
Lieferfrist:	16
Lieferkapazität:	10000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Guangdong, China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Modellnummer

TXW550076N0-CTP

Dokumentieren

LCD-Typ:

Normalerweise Schwarz

PIXEL-NEIGUNG (W*H):

0.06345

Größe:

Aktiver Bereich:

68,04 (H) * 120,96 (V)

Anzahl der Pixel:

1080*3RGB (H) X1920 (V)

Blickrichtung:

Alles Uhr

Lumengrade:

700cd/m²

Hervorheben:

5 5-Zoll IPS LCD-Display-Bildschirm

MIPI LCD-Touchscreen 1080x1920

Beschreibung des Produkts

TXW550076N0-CTP

5,5" FHD IPS Display + kapazitiver Projektions-Touchscreen

Full HD Klarheit. Industrielle Touch-Präzision. Bereit zur Integration.

Visuelle Leistung

1080 × 1920 Full HD Auflösung — 400 PPI Pixeldichte übersteigt die Sichtbarkeitsschwelle des menschlichen Auges bei normalen Betrachtungsabständen. Einzelne Pixel verschwinden. Text wird gestochen scharf dargestellt. Symbole bleiben auch bei Skalierung nach unten scharf.

IPS-Technologie eliminiert Kompromisse bei den Betrachtungswinkeln. Lesen Sie das Display von oben, unten oder extremen Seitenwinkeln, ohne Farbverfälschung oder Kontrastverlust. Entscheidend für Handheld-Geräte, die während des tatsächlichen Gebrauchs gekippt und gedreht werden.

16,7 Millionen Farben über softwareseitig wählbare Tiefe. Sanfte Verläufe in medizinischen Bildern. Genaue Markenfarben in Benutzeroberflächen für Verbraucher. Subtile SchattenDetails in industriellen Visualisierungen.

Aktive Fläche: 68,53 mm × 121,82 mm
Pixelgeometrie: RGB-Streifen, 0,06345 mm Pitch
Display-Modus: Normalerweise Schwarz — tiefe Schwarztöne, hohes Kontrastverhältnis

Touch-Schnittstelle: Kapazitiv Projektiv

10-Punkt-Multitouch Erkennung. Pinch-to-Zoom. Zweihändige Bedienung. Komplexe Gesteneingaben. Der Controller verfolgt gleichzeitige Kontaktpunkte ohne Verwechslung oder Geisterbilder.

I2C-Kommunikation zum Host-Prozessor. CTP_SDA- und CTP_SCL-Leitungen übertragen Touch-Koordinatendaten mit Standard-Busgeschwindigkeiten. Kein dedizierter USB-Controller erforderlich. Keine Treiberinstallationsprobleme bei Embedded-Linux- oder Android-Builds.

Hardware-Reset-Steuerung über CTP_RST-Pin. Erzwingt die Neukalibrierung nach Stromereignissen. Erholung von elektrostatischen Entladungsereignissen ohne vollständigen Systemneustart.

Interrupt-gesteuerte Architektur über CTP_INT-Pin. Touch-Ereignisse lösen sofortige Host-Benachrichtigung aus. Kein Polling-Overhead. Geringere CPU-Auslastung. Schnellere Reaktion auf Benutzereingaben.

Härte der Glasoberfläche: mindestens 6H — widersteht Kratzern durch Schlüssel, Werkzeuge und industriellen Schmutz. Oberflächenbehandlung erhält das Gleitgefühl über die gesamte Lebensdauer des Produkts.

Signalarchitektur: MIPI DSI

Moderne eingebettete Systeme laufen auf MIPI. Dieses Modul spricht nativ.

Vier Datenleitungen: D0N/D0P bis D3N/D3P übertragen schnelle differentielle Pixeldaten. Burst-Übertragung mit bis zu 1 Gbit/s pro Leitung. Genug Bandbreite für 120 Hz Bildwiederholrate bei Full HD Auflösung mit Spielraum für Overhead.

Dediziertes Taktpaar: CLKN/CLKP liefert saubere Timing-Referenz. Quell-synchrone Architektur eliminiert Skew-Probleme über PCB-Leiterbahnen.

Unterstützung für Low-Power-Modi. LP-11, LP-00 und LP-10 Zustände für Leerlaufzeiten. Reduziert den Stromverbrauch bei statischem Displayinhalt. Verlängert die Akkulaufzeit bei tragbaren Anwendungen.

Synchronisation des Tearing-Effekts über TE-Pin. Rahmen-synchronisierte Updates eliminieren visuelles Tearing bei Videowiedergabe und Kamera-Sucher-Anwendungen. Wesentlich für professionelle Bildverarbeitung und Echtzeit-Steuerungsschnittstellen.

Stromversorgungssystem

Zwei analoge Schienen: VSP bei +5,7V (Bereich +4,8V bis +6,0V) und VSN bei -5,7V (Bereich -6,0V bis -4,8V) versorgen den TFT-Quelltreiber und die Gamma-Referenzschaltungen. Externe Regelung erforderlich — keine On-Board-DC-DC-Wandlung implementiert.

I/O-Spannung: 1,8V nominal (1,8V bis 3,3V tolerant) für MIPI-Logikpegel. Direkte Schnittstelle zu modernen Anwendungsprozessoren ohne Pegelwandlung.

Hintergrundbeleuchtungsleistung: 18 weiße LEDs in Reihenschaltung. Flussspannung 16,8V bis 19,2V bei typisch 60mA. PWM-Dimmsteuerung über dedizierten PWM-Pin. 0% bis 100% Helligkeitsbereich ohne Farbverschiebung.

Leistungssequenzierung zwingend erforderlich. VDD1 stabil vor VSP und VSN. Mindestens 10ms Verzögerung zwischen den Schienenaktivierungen. 12ms VSN-Stabilisierung vor RESX-Freigabe. Verletzung birgt die Gefahr von Latch-up oder unvollständiger Initialisierung.

Beleuchtungstechnik

Randbeleuchtete LED-Architektur mit 18 Emittern. Licht wird vom Modulrand eingespeist und über eine präzise Lichtleiterplatte über die 5,5-Zoll-Diagonale verteilt. Keine Hotspots. Kein Randdimming. Gleichmäßige Leuchtdichte von Ecke zu Ecke.

700 cd/m² typische Helligkeit mit LCD- und CTP-Stack. Lesbar unter Bürobeleuchtung. Geeignet für schattige Außenbedingungen. PWM-Dimmfunktion skaliert bis zur Dunkelraumkompatibilität ohne Mindesthelligkeitsgrenze.

30.000 Stunden LED-Lebensdauer bis zu 50% der Anfangshelligkeit bei 20mA pro Emitter. Herabstufung auf maximal 60mA für Wärmemanagement. Konservativer Ansteuerstrom verlängert das Serviceintervall. Reduzierte Wartung für Always-On-Industrieanwendungen.

mindestens 85% Gleichmäßigkeit über die aktive Fläche. Gemessen auf einem 9-Punkte-Raster nach Industriestandard. Keine sichtbaren Streifen oder Gradienten in einfarbigen Feldern.

Mechanische Integration

LCD-Modul-Abmessungen: 70,53 mm × 127,28 mm × 1,68 mm

LCD + CTP kombinierter Stack: 72,52 mm × 132,90 mm × 2,56 mm

Die Gesamtdicke von 2,56 mm umfasst Display, Touch-Sensor, Deckglas und alle Laminierungsschichten. Keine externen Controller-Boards. Kein separater Touch-Overlay, das während der Montage ausgerichtet werden muss.

FPC-Schwanz ragt von der kurzen Kante hervor mit 40-poligem 0,5-mm-Pitch-Anschluss. Biegeradius für das Einfalten in kompakte Gehäuse spezifiziert. Verlegung durch Scharnierkonstruktionen. Führen durch schmale Chassis-Kanäle.

Deckglasüberstand über die aktive LCD-Fläche hinaus bietet eine Dichtfläche für die Integration von Dichtungen. IP54- und IP65-Gehäuseklassifizierungen mit ordnungsgemäßer mechanischer Konstruktion erreichbar.

Treiberarchitektur: HX83112-A

1080-Kanal-Quelltreiber — ein Ausgang pro RGB-Subpixel-Spalte
1920-Kanal-Gate-Treiber — ein Ausgang pro horizontaler Abtastzeile
On-Chip-Gamma-Korrektur — 64-stufig programmierbar pro Farbkanal. Kalibrierung für Panel-zu-Panel-Variationen. Abgleich mehrerer Displays in gekachelten Konfigurationen.

Interne Graustufen-Spannungserzeugung aus VSP/VSN-Eingängen. Keine externen Widerstandsleitern. Keine Präzisionsspannungsreferenzen erforderlich.

Unterstützung für den Schlafmodus. Geringer Standby-Stromverbrauch unterhalb der Selbstentladungsrate typischer Li-Ion-Zellen. Weniger als 5 ms Aufwachzeit bis zum vollständigen Bild. 120 ms Aufwachzeit aus Software-Reset mit vollständiger Registerladung.

EEPROM-Speicher für werkseitige Kalibrierungsdaten. VCOM-Einstellung. Gamma-Kurven. Standardeinstellungen beim Einschalten werden automatisch geladen. Keine Host-Konfiguration für den Grundbetrieb erforderlich.

Timing- und Steuerungsprotokoll

Vertikale Timing-Parameter
Gesamtrahmenperiode: typisch 2520 Zeilen
Sichtbare Zeilen: 1920 aktiv
Front Porch: mindestens 32 Zeilen (abhängig vom Touch-Controller)
Back Porch: programmierbar zur Anpassung an Panel-Anforderungen
Bildwiederholrate: maximal 120 Hz bei reduzierter Auflösung, 60 Hz bei Full HD

Horizontale Timing-Parameter
Zeilenperiode skaliert mit PCLK-Frequenz
Daten-Gültigkeitsfenster zentriert in der Zeilenperiode
Leerlaufintervalle enthalten DSI-Paket-Overhead und Befehlseinbettung

Software-Reset-Sequenz: Befehl 01h initiiert Registerladung. 5 ms Verzögerung vor nachfolgenden Befehlen. 120 ms Verzögerung vor Sleep Out, wenn Reset während aktiver Anzeige ausgelöst wurde. Host muss PCLK/HSYNC/VSYNC/DE für zwei vollständige Frames nach dem Reset-Befehl fortsetzen.

Umweltqualifizierung

Betriebstemperatur: -20°C bis +60°C mit funktionierendem Touchscreen
Lagertemperatur: -30°C bis +70°C ohne Stromversorgung
Luftfeuchtigkeitsbereich: 20% bis 90% RH nicht kondensierend

Kaltstartfähigkeit bei -20°C bestätigt. Flüssigkristallviskosität bleibt im Betriebsbereich. Keine temporäre Bildhaftung oder Verringerung der Reaktionszeit bei extremen Temperaturen.

Zuverlässigkeits-Testmatrix:

Hochtemperatur-Lagerung — 96 Stunden bei +70°C
Niedrigtemperatur-Lagerung — 96 Stunden bei -30°C
Hochtemperatur-Betrieb — 96 Stunden bei +60°C mit Stromversorgung
Niedrigtemperatur-Betrieb — 96 Stunden bei -20°C mit Stromversorgung
Luftfeuchtigkeits-Lagerung — 96 Stunden bei 50°C / 90% RH
Thermischer Schock — 10 Zyklen, -20°C bis +60°C, 30 Minuten Haltezeit

Null Funktionsausfälle. Null fehlende Pixel. Keine Flüssigkristall-Leckage. Keine Verschlechterung der Dichtung. Keine Abweichung der Berührungsempfindlichkeit über die Spezifikation hinaus.

Integrationsunterstützung

Evaluierungs-Kit verfügbar — Treiberplatine mit HDMI-zu-MIPI-Bridge, Touch-Controller-Breakout und einstellbarem Netzteil. Validieren Sie Timing, testen Sie die Touch-Reaktion, messen Sie den Stromverbrauch ohne kundenspezifische Hardwareentwicklung.

Mechanische Muster — nicht-funktionale Einheiten mit identischen Abmessungen, Gewicht und Anschlussplatzierung. Überprüfen Sie die Passform in Produktionsgehäusen. Bauen Sie Montagevorrichtungen. Entwickeln Sie die Kabelverlegung vor dem Displaykauf.

Optische Messberichte — Luminanz, Gleichmäßigkeit, Farbraum und Kontrastverhältnis rückführbar auf NIST-Standardinstrumente. Enthalten in Musterlieferungen. Aktualisiert pro Produktionscharge auf Anfrage.

Zugang zur Anwendungsentwicklung — direkte Beratung mit Display-Spezialisten für Überprüfung der Leistungssequenzierung, EMI-Minderung, Touch-Tuning und kundenspezifische Deckglas-Spezifikationen.
