5.5-Zoll-IPS-Fullview-Display MIPI-LCD-Bildschirm 720*1280LCD-Bildschirm

MOQ:	Verhandeln
Preis:	negotiate
Standardverpackung:	Karton
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Guangdong, China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Modellnummer

TXW550060N0

Dokumentieren

LCM -Schnittstelle:

MIPI-Schnittstelle

Lcm pin n zählen:

30PIN

Hinterlichtspannung:

Lagertemperatur:

-30+80°C

Lumengrade:

1000 cd/m²

Anzahl der Pixel:

720*1280

Antriebselement:

TFT-Aktive Matrix

PIXEL-NEIGUNG (W*H):

0.00945 (H) *0.0945 (V)

Hervorheben:

50 5-Zoll-LCD-Bildschirm

720x1280 TFT-LCD-Displaymodul

Beschreibung des Produkts

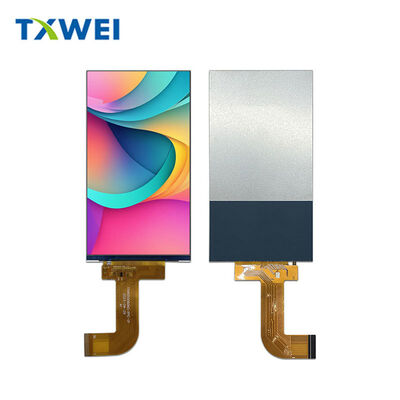

TXW550060N0

5.5 "Industrielles IPS-Displaymodul

Präzisionsoptik, industrielle Ausdauer, saubere Integration.

Visuelle Leistung

720 × RGB × 1280native Auflösung.294 PPIJedes Element wird mit scharfer Definition ¥ von feinem Text bis hin zu komplexen Wellenformen dargestellt.

IPS-TechnologieLieferungenFreiheit des vollen Blickwinkels- Keine Farbinversion bei schrägen Winkeln. - Keine Kontrastschwäche bei Betrachtung von unten oder seitlich.Die Leistung des Panels ist identisch, unabhängig davon, ob es horizontal in einem Desktop-Instrument oder vertikal in einem Handscanner montiert wird.

16.7 Millionen FarbenGlatte Verläufe, präzise Hauttöne in der medizinischen Bildgebung, präzise Farbcodierung in industriellen HMI-Anwendungen.

Aktivbereich:680,04 mm × 120,96 mm
Geometrie der Pixel:RGB-Streifen mit 0,0945 mm × 0,0945 mm Abstand
Anzeigemodus:Normalerweise schwarz ️ tiefschwarz, hoher Kontrast

Umweltschutz

Industrielle Displays leben nicht in klimatisierten Büros.

Betriebstemperatur:-20°C bis +60°C
Kaltlagerböden in Logistikzentren, Fahrzeug-Armaturenbretter bei Wüstenhitze, das Modul unterhält volle optische und elektrische Spezifikationen.

Lagertemperatur:-30°C bis +80°C
Erweiterte Lagerung, Transit durch extreme Klimazonen, Überleben ohne Strom, ohne Delamination, Dichtungszerfall oder Schäden an Flüssigkristallen.

Feuchteverträglichkeit:Bis zu 90% pH
Küstenanlagen, Lebensmittelverarbeitungsbetriebe, Dampfreinigungsanlagen, interne Elektronik, bleiben geschützt.

Signaloberfläche: MIPI DSI

Moderne eingebettete Systeme verlangen Geschwindigkeit und Einfachheit.MIPI DSI mit 4 FahrspurenDie Schnittstelle liefert beides.

Differentielle Datenpaare:D0N/D0P über D3N/D3P
Differentialuhr:CLKN/CLKP ‡ spezielle Zeitreferenz
Kontrollsignale:RST (Hardware-Reset, aktives Niedrigniveau), TE (Risseffekt-Frame-Synchronisierung), LCD_ID (Modulidentifikation)

Stromleitungen:
VDD_3.3V für den Logikkern
¢ IOV_1.8V für Schnittstellen-E/A
¢ GND-Flugzeuge für saubere Rückflugwege

Kompakter FPC-Anschluss. Einfaches PCB-Layout. Reduzierte elektromagnetische Störungen im Vergleich zu parallelen RGB-Alternativen. Kürzere Spurenlängen. Einfachere Abschirmungsanforderungen.

Beleuchtungssystem

DieLED-Hintergrundbeleuchtung mit RandbeleuchtungVerwendungszwecke15 weiße Emitterin der elektrischen Serienkonfiguration.

Elektrische Eigenschaften:
Vorwärtsspannung: 16,8 V bis 18,6 V
Typischer Strom: 100mA
Einleitung der Leistung: LEDA (Anode) × 4 Pins, LEDK (Kathode) × 4 Pins

Optische Leistung:
Typische Leuchtkraft: 1050 cd/m2 mit LCD-Stack
Einheitlichkeit: Konsistent über den aktiven Bereich hinweg, ohne Abblendung der Kanten oder Abfall in den Ecken

Langlebigkeit:
- Ich weiß.20,000 Stunden Nennlaufzeitbis zu 50% der Anfangshelligkeit (bei 20mA pro LED)
- Jahre des kontinuierlichen Betriebs in ständig aktivierten Industrieanwendungen
- Verkürzte Wartungszyklen.

Mechanische Konstruktion

Modulumfang:70.34 mm × 128,10 mm × 1,62 mm

Die1.62 mm DickeEs enthält alle optischen Schichten, Treiber-IC und Hintergrundbeleuchtung, keine externen Treiberplatten, keine separaten Wechselrichtermodule, alles in einem einzigen dünnen Stapel integriert.

FPC-SchwanzSie erstreckt sich von der Anzeigekante für eine flexible mechanische Integration, führt durch Scharniere, falten um interne Komponenten herum, durch schmale Fahrwerksöffnungen.Die mechanische Konstruktion passt sich Ihren industriellen Konstruktionsbeschränkungen an, nicht umgekehrt..

Anwendungsbereiche:
¢ Nichtaktiven Grenzflächen für die Aufbewahrung von Klebstoff oder Lünette
¢ Dichtungsfähiger Umfang für IP-geordnete Gehäuse
¢ Bodenanschlussstellen für die Einhaltung des EWI

Fahrerarchitektur: ILI9881C

DieILI9881CEin-Chip-Treiber integriert alle Anzeigensteuerungsfunktionen.

Quelle Treiber:720 Kanäle 1 pro RGB-Unterpixelspalte
Schleusefahrer:1280 Kanäle   1 pro horizontalen Scanlinie
Gleichstromwandler:An-Chip-Generation von AVDD, AVEE und anderen internen Verzerrungsspannungen aus einem einzigen 3,3-Volt-Eingang
Gamma-Korrektur:64 Schritte pro Farbkanal programmierbar
Energieverwaltung:Schlafmodus, Deep-Standby und aktive Zustände mit Untermillisekunden-Wachübergang

Konfigurationsspeicher:Internes EEPROM behält die Werkkalibrierung, VCOM-Einstellungen und die Standardeinstellungen für das Einschalten bei.

Zeitplanung und Kontrolle

Wiederherstellungsfolge:
Mindestimpulsbreite: 10 Mikrosekunden

️ Pflicht 5 Millisekunden Verzögerung vor dem ersten Befehl nach dem Wiederaufsetzen

Stromsequenzierung:
VDDI (E/A-Spannung) stabil vor VCI (analoger Kern)
Beide Schienen sind vor der RESX-Desertion stabil
- LP-11-Zustand auf MIPI-Strecken während des Anschlusses
️ > 1 Millisekunde Verzögerung vor dem Einstieg in den Hochgeschwindigkeitsmodus MIPI

Ausgang der Reizeffekte:
¢ TE-Pin sorgt für die Synchronisierung der Rahmengrenzen
   Elimination von visuellen Tränen bei Szenarien mit teilweiser Aktualisierung
¢ für Kamera-Sucher und Echtzeit-Oszilloskop-Anwendungen unerlässlich

Zuverlässigkeitsprüfung

Jede Produktionssparte wird einer Umweltbelastungsscreening unterzogen.

Aufbewahrung bei hoher Temperatur:96 Stunden bei +80 °C
Lagerung bei niedrigen Temperaturen:96 Stunden bei -30°C        bestätigt Kaltstartfähigkeit und Wärmeschlagbeständigkeit
Hochtemperaturbetrieb:96 Stunden bei +60°C mit Stromversorgung   Übungen Fahrer-IC, Hintergrundbeleuchtung und elektrische Verbindung unter thermischer Belastung
Niedertemperaturbetrieb:96 Stunden bei -20°C mit Antrieb   verifiziert Flüssigkristallfluidität und Reaktionszeit bei Viskositätsextremen
Feuchtigkeitsspeicherung:96 Stunden bei 60°C / 90% relativer Luftfeuchtigkeit    Tests Feuchtigkeitsdurchdringungsbeständigkeit und Korrosionsbeständigkeit
Wärmeschockzyklus:10 vollständige Zyklen, -30°C bis +80°C, 30 Minuten Aufenthalte

Annahmekriterien:
- Null Funktionsstörungen
Keine fehlenden Segmente, kurze Pixel oder Anomalien im Display
Keine Leckage von Flüssigkristallen
Keine Niedertemperaturblasebildung
- Keine Schließung der Enddichtung oder Regenbogenwirkung des Rahmens

Konformität und Materialien

RoHS-konforme- alle Materialien und Verarbeitungen sind bleifrei
Halogenfreie Optionenauf Anfrage verfügbar
REACH-Verordnung zur Offenlegung von Stoffenfür die Regulierungsdokumentation bereitgestellt
Berichterstattung über KonfliktmineralienUnterstützung für die Transparenz der Lieferkette

Unterstützung der Integration

Verfügbarkeit der Proben:Technische Proben werden in der Regel innerhalb von 5 Werktagen geliefert
Auswertungskit:Optionales Treiberbrett mit HDMI-MIPI-Brücke für das schnelle Prototyping
Mechanische Proben:Nichtfunktionale Einheiten zur Fit-Check und zur Entwicklung von Leuchten
Technische Dokumentation:Vollständiges Datenblatt, Beispiele für Initialisierungscodes, optische Messberichte

Anwendungstechnische Unterstützung:Direkter Zugang zu Display-Spezialisten für Zeitoptimierung, kundenspezifische Gamma-Kurven und Mechanische Integration.
