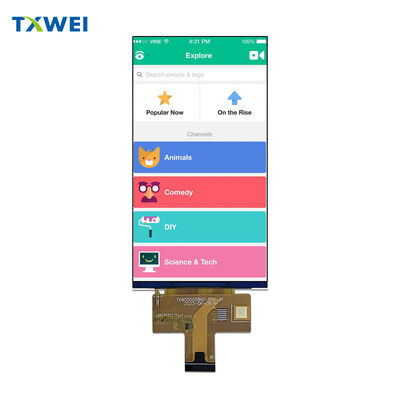

Brandneues Original 5,5-Zoll-TFT-Display 720×1280 hochauflösender vertikaler Bildschirm 25-Pin-LCD-Bildschirm MIPI-Schnittstelle

Produits

Kapazitives Fingerspitzentablett

10 Zoll LCD-Modul

Kontakt mit uns

Kontaktieren Sie uns jetzt

Brandneues Original 5,5-Zoll-TFT-Display 720×1280 hochauflösender vertikaler Bildschirm 25-Pin-LCD-Bildschirm MIPI-Schnittstelle

MOQ:	Verhandeln
Preis:	negotiate
Standardverpackung:	Karton
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Guangdong, China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Modellnummer

TXW550058N0

Dokumentieren

Aktiver Bereich:

68,04 (H) * 120,96 (V)

Betriebstemperatur:

-20+70

LCD-Typ:

Normalerweise Schwarz

Antriebselement:

TFT-Aktive Matrix

Anzahl der Pixel:

720*3RGB ((H) X1280 ((V)

PIXEL-NEIGUNG (W*H):

0.00945 (H) *0.0945 (V)

Lumengrade:

300 cd/m²

Pixelanordnung:

RGB-Streifen

Hervorheben:

50 5-Zoll-TFT-LCD-Bildschirm und MIPI-Schnittstelle

720×1280-LCD-Laufbildschirm mit hoher Auflösung

Beschreibung des Produkts

TXW550058N0

5.5" HD IPS-LCD-Displaymodul

◆ ◆Übersicht über das Produkt◆ ◆

Hochleistungs-5,5-Zoll-TFT-LCD-Display mit HD-Auflösung und fortschrittlicher IPS-Technologie,für Anwendungen mit einer zuverlässigen visuellen Leistung mit großer Anzeigeflexibilität und moderner MIPI-Schnittstellenverbindung.

720 x 1280 Pixel, 16,7 Millionen Farben, normalerweise schwarz.

Hergestellt von Shenzhen Tianxianwei Technology mit ILI9881C-Treiber-IC und 4-spuriger MIPI-DSI-Hochgeschwindigkeitsdifferenzialschnittstelle.

▌▌▌Spezifikationen für die Anzeige▌▌▌

Aktives Gebiet und Pixelkonfiguration

Maßnahmen für aktive Ausstellungsflächen680,04 mm × 120,96 mmmit720 × RGB × 1280Bildschirm- und Bildschirmschnitt00,0945 mm × 0,0945 mmgewährleistet eine geometrische Genauigkeit und eine einheitliche Bildwiedergabe auf der gesamten Sichtfläche.

Vorteile der IPS-Technologie

Alle O'ClockDie Unterstützung der Blickrichtung eliminiert Farbverschiebungen und Kontrastverluste aus jedem Blickwinkel. 360° optimale Blickfreiheit.

Farbtiefe

16.7 MillionenSoftware-Auswahlfarben liefern für anspruchsvolle Anwendungen reichhaltige, lebendige Bilder.

- Ich weiß.

Schnittstelle und Vernetzung

Moderne Vierspurige MIPI-DSI-Architektur

High-speed differential signaling through 30-pin FPC connector enables reliable video transmission with reduced electromagnetic interference and simplified system integration compared to legacy parallel RGB solutions.

Umfassende Pin-Konfiguration

Vier Datenstreckenpaare (D0±, D1±, D2±, D3±) verarbeiten gepackte Pixelströme mit eingebetteter Uhr.Mehrere Bodenpunkte gewährleisten die Signalintegrität.

Stromversorgungsschienen

IOVCC bei1.8Vfür die logische Schnittstelle.3.3Vfür den LCD-Treiber; externe VSP/VSN-Pins für die analoge Stromversorgung; spezielle LEDA/LEDK-Terminals für den Hintergrundlichtanschluss.

Unterstützung des Touch Panels

Die integrierten Touch-Schnittstellen umfassen CTP_SDA und CTP_SCL für die I2C-Kommunikation, CTP_INT für die Unterbrechungssignalisierung, CTP_RST für den Controller-Reset und CTP_VCC für die2.8V ~ 3.3VBerühren Sie die Stromversorgung.

● ● ●HINTERLICHT-System● ● ●

Edge-Lit-LED-Array

Eine effiziente Kantenbeleuchtung mit mehreren weißen LEDs sorgt für eine gleichmäßige Helligkeitsverteilung.

Elektrische Parameter

Vorwärtsspannungsbereich20 V bis 23 V. Betriebsstrom40 mAtypisch für jede Schnur.

Optische Leistung

300 cd/m2Mindestleuchtstärke mit80%typische Einheitlichkeit über den gesamten aktiven Bereich.

Verlängerte Lebensdauer

30,000 StundenLED-Betriebsdauer bei 50% Helligkeit bei Nennstrombedingungen.

Das ist nicht wahr.UmweltbewertungenDas ist nicht wahr.

Betriebsbedingungen

-20°C bis +70°CBetriebstemperaturbereich.20% ~ 90% RHLuftfeuchtigkeit ohne Kondensation.

Speicherkapazität

-30°C bis +80°Cein erweiterter Lagertemperaturbereich die Produktintegrität während des Transports und der Lagerung gewährleistet.

- Ich weiß.

Zuverlässigkeitssicherung

- Ich weiß.

Strenge Umweltbelastungsprüfung

Hochtemperaturlagerprüfung bei+80°CAufbewahrung bei niedrigen Temperaturen-30°CBetriebstemperaturextreme bestätigt+70°Cund-20°CExposition gegenüber hoher Temperatur und Luftfeuchtigkeit60 °C × 90% RHWärmeschockzyklus zwischen-20°C und +70°Cfür 10 vollständige Zyklen mit 30-minütigen Pausen.

Null-Fehler-Annahmekriterien

Es sind keine Funktionsstörungen zulässig, einschließlich fehlender Segmente, elektrischer Shorts oder einer Verschlechterung der Anzeigeleichtigkeit.Keine Niedertemperaturblasenbildung, Enddichtung Lockerung oder Rahmen Regenbogen Effekte akzeptabel.

- Ich weiß.Zeit- und Leistungsequenz- Ich weiß.

Kritische Initialisierungsanforderungen

Eine ordnungsgemäße Einschaltsequenzierung gewährleistet eine zuverlässige Initialisierung des Treiber-IC und verhindert mögliche Schäden an den internen Spannungsgeneratoren.MIPI-Strecken treten während der Reset-Periode in den LP-11-Niedrigleistungszustand ein.

Zurücksetzen der Zeitspezifikation

Mindestdauer des RESX-Impulses10 μsfür eine gültige Wiederherstellungserkennung.5 msfür das Registerladen aus dem EEPROM typisch. Erweiterte120 msmaximal erforderlicher Wert bei Wiedereinstellung während des Sleep-Out-Modus für eine vollständige Blank-Sequenz.

Schutz gegen Spitzeinschlag

Rückstellimpulse kürzer als5 μsImpulse länger als10 μsÜbergangsregion zwischen5 μs und 10 μsBeginnt die Reset-Sequenz mit garantierter Wiedererkennung.

- Ich weiß.Optische Leistung- Ich weiß.

Definition der Kontrastquote

CR = L63 / L0

Hierbei stellt L63 die Leuchtstärke auf Graustufe 63 und L0 die Leuchtstärke auf Graustufe 0 dar.

Eigenschaften der Reaktionszeit

Die Aufstiegszeit (Ton) misst den Übergang von 10% auf 90% der optischen Reaktion.

Messung des Blickwinkels

Das Standardkoordinatensystem definiert die Uhrrichtung als Bezugspunkt.Die Y+- und Y-Achsen stellen vertikale Blickwinkel mit 6 Uhr 90° dar.

- Ich weiß.PHYSISCHE DIMENSIONEN- Ich weiß.

Profil des kompakten Moduls

Gesamtabmessungen70.34 mm × 128,10 mm × 1,62 mm(Breite × Höhe × Dicke) ermöglichen die Integration in räumlich begrenzte Anwendungen.

Leichtbau

Die Gewichtsspezifikation ist auf der Grundlage der endgültigen Konfiguration und der kundenspezifischen Anforderungen zu bestimmen.
