5,5-Zoll-TFT-LCD-Bildschirm 1080*1920 IPS hochauflösender vertikaler Bildschirm MIPI-Stecker kann mit TP-Handheld-Gerätedisplay kombiniert werden

Produits

Kapazitives Fingerspitzentablett

10 Zoll LCD-Modul

Kontakt mit uns

Kontaktieren Sie uns jetzt

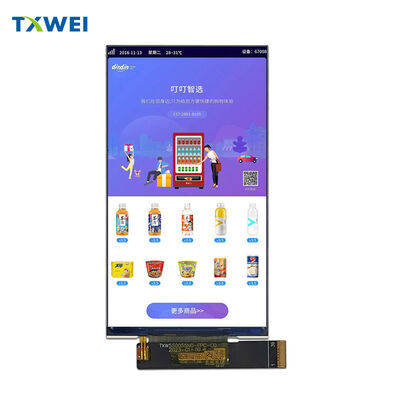

5,5-Zoll-TFT-LCD-Bildschirm 1080*1920 IPS hochauflösender vertikaler Bildschirm MIPI-Stecker kann mit TP-Handheld-Gerätedisplay kombiniert werden

MOQ:	Verhandeln
Preis:	negotiate
Standardverpackung:	Karton
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Guangdong, China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Modellnummer

TXW550055N0

Dokumentieren

Aktiver Bereich:

68,04 (H) * 120,96 (V)

Strom der Hintergrundbeleuchtung:

Lumengrade:

520 cd/m²

Lagertemperatur:

-30+80°C

Lcm pin n zählen:

39-Pin

Laminationsverfahren:

Alles Uhr

Anzahl der Pixel:

1080*1920

Mechanische Umrissgröße ((W*H*T):

70.04 mal 128,29 mal 1.68

Hervorheben:

50 5-Zoll-TFT-LCD-Bildschirm

1080x1920 IPS hochauflösendes Display

Beschreibung des Produkts

TXW550055N0

5,46" Full HD IPS LCD Displaymodul

◆ ◆ ◆ PRODUKTÜBERSICHT ◆ ◆ ◆

Premium 5,46-Zoll-TFT-LCD-Display mit atemberaubender Full-HD-Auflösung durch fortschrittliche IPS-Technologie für Anwendungen, die außergewöhnliche visuelle Leistung und breite Betrachtungsflexibilität erfordern.

1080 × 1920 Pixel. 16,7 Millionen Farben. Normalerweise Schwarzmodus.

Hergestellt von Shenzhen Tianxianwei Technology mit Himax HX8399-C Treiber-IC und 4-Spur-MIPI-DSI-Hochgeschwindigkeitsschnittstelle.

▌▌▌ DISPLAY-SPEZIFIKATIONEN ▌▌▌

Aktiver Bereich & Auflösung

Der aktive Anzeigebereich misst 68,04 mm × 120,96 mm mit 1080 × RGB × 1920 Pixelkonfiguration in RGB-Streifenanordnung. Quadratischer Pixelabstand von 63 μm × 63 μm sorgt für gleichmäßige Bildqualität ohne geometrische Verzerrungen.

IPS-Technologie

All-O'Clock Betrachtungsrichtungsunterstützung liefert konsistente Farben und Kontrast aus jedem Winkel. Keine Farbverschiebung. Keine Kompromisse.

Farbwiedergabe

16,7 Millionen softwareseitig wählbare Farben. Normalerweise Schwarz Modus für tiefe Schwarztöne und überlegenen Kontrast.

════════════════════════════════════════

SCHNITTSTELLE & KONNEKTIVITÄT

Moderne 4-Spur-MIPI-DSI-Architektur

Hochgeschwindigkeits-Differenzsignalübertragung über einen 39-poligen FPC-Anschluss ermöglicht eine zuverlässige Videoübertragung mit reduzierten EMI und vereinfachter PCB-Integration im Vergleich zu älteren parallelen Schnittstellen.

Stromversorgung

IOVCC-Logikversorgung bei 1,8V (1,65V ~ 3,3V tolerant). Analoge Treiber versorgt mit VSP/VSN bei ±4,8V ~ ±6,0V. Gate-Treiber erzeugen VGH (+11V) und VGL (-7V) intern für TFT-Schaltung.

Differenzpaare

Taktspur (CLKP/CLKN) plus vier Datenspuren (D0-D3) verarbeiten gepackte Pixelströme. TE-Signal verhindert Tearing. PWM-Ausgang ermöglicht externe LED-Treibersteuerung.

● ● ● HINTERGRUNDBELEUCHTUNGSSYSTEM ● ● ●

Randbeleuchtetes LED-Array mit 14 hocheffizienten weißen LEDs

Eine ausgeklügelte Randbeleuchtung sorgt für gleichmäßige Ausleuchtung bei minimaler Dicke.

Elektrische Parameter

Vorwärtsspannung 19,6V ~ 22,4V. Typischer Strom 40 mA pro Strang.

Optische Leistung

520 cd/m² typische Leuchtdichte mit LCD-Panel.

Zuverlässigkeit

30.000 Stunden LED-Lebensdauer bis 50% Helligkeit bei 20mA Betrieb.

★ ★ ★ UMGEBUNGSBEDINGUNGEN ★ ★ ★

Betriebsbereich

-20°C bis +70°C Betriebstemperatur. 20% ~ 90% RH Luftfeuchtigkeitstoleranz.

Lagerbedingungen

-30°C bis +80°C erweiterter Lagerbereich.

╔══════════════════════════════════════╗

ZUVERLÄSSIGKEITSVALIDIERUNG

╚══════════════════════════════════════╝

Umfassende Tests auf Umgebungsbelastungen

Hochtemperatur-Lagerung bei +80°C für 96 Stunden. Tieftemperatur-Lagerung bei -30°C für 96 Stunden. Betriebstemperatur-Extrema validiert bei +70°C und -20°C für jeweils 96 Stunden. Lagerung bei hoher Temperatur/Luftfeuchtigkeit bei 50°C × 90%RH für 96 Stunden. Thermoschock-Zyklus -20°C ↔ +60°C für 10 Zyklen.

Null Fehler akzeptiert

Keine fehlenden Segmente. Keine Kurzschlüsse. Keine Flüssigkristall-Leckage. Keine Blasen. Keine Dichtungsfehler.

◈ OPTISCHE LEISTUNG ◈

Kontrast & Reaktionszeit

700:1 minimales Kontrastverhältnis. 1000:1 typisch. Reaktionszeit 35 ms typisch, 45 ms maximal.

Betrachtungsfreiheit

80° typische Betrachtungswinkel in allen Richtungen (oben, unten, links, rechts) bei Beibehaltung von CR ≥ 10.

Farbraum

60% ~ 70% NTSC-Abdeckung für lebendige Farbwiedergabe.

Stichworte:

Produits

MOQ:	Verhandeln
Preis:	negotiate
Standardverpackung:	Karton
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Guangdong, China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Modellnummer

TXW550055N0

Dokumentieren

TXW550055N0 _SPEC.pdf

Aktiver Bereich:

68,04 (H) * 120,96 (V)

Strom der Hintergrundbeleuchtung:

60mA

Lumengrade:

520 cd/m²

Lagertemperatur:

-30+80°C

Lcm pin n zählen:

39-Pin

Laminationsverfahren:

Alles Uhr

Anzahl der Pixel:

1080*1920

Mechanische Umrissgröße ((W*H*T):

70.04 mal 128,29 mal 1.68

Min Bestellmenge:

Verhandeln

Preis:

negotiate

Verpackung Informationen:

Karton

Lieferzeit:

Zahlungsbedingungen:

L/C TT D/P

Versorgungsmaterial-Fähigkeit:

10000 Stück

Hervorheben

50 5-Zoll-TFT-LCD-Bildschirm

1080x1920 IPS hochauflösendes Display

Beschreibung des Produkts

TXW550055N0

5,46" Full HD IPS LCD Displaymodul

◆ ◆ ◆ PRODUKTÜBERSICHT ◆ ◆ ◆

Premium 5,46-Zoll-TFT-LCD-Display mit atemberaubender Full-HD-Auflösung durch fortschrittliche IPS-Technologie für Anwendungen, die außergewöhnliche visuelle Leistung und breite Betrachtungsflexibilität erfordern.

1080 × 1920 Pixel. 16,7 Millionen Farben. Normalerweise Schwarzmodus.

Hergestellt von Shenzhen Tianxianwei Technology mit Himax HX8399-C Treiber-IC und 4-Spur-MIPI-DSI-Hochgeschwindigkeitsschnittstelle.

▌▌▌ DISPLAY-SPEZIFIKATIONEN ▌▌▌

Aktiver Bereich & Auflösung

Der aktive Anzeigebereich misst 68,04 mm × 120,96 mm mit 1080 × RGB × 1920 Pixelkonfiguration in RGB-Streifenanordnung. Quadratischer Pixelabstand von 63 μm × 63 μm sorgt für gleichmäßige Bildqualität ohne geometrische Verzerrungen.

IPS-Technologie

All-O'Clock Betrachtungsrichtungsunterstützung liefert konsistente Farben und Kontrast aus jedem Winkel. Keine Farbverschiebung. Keine Kompromisse.

Farbwiedergabe

16,7 Millionen softwareseitig wählbare Farben. Normalerweise Schwarz Modus für tiefe Schwarztöne und überlegenen Kontrast.

════════════════════════════════════════

SCHNITTSTELLE & KONNEKTIVITÄT

Moderne 4-Spur-MIPI-DSI-Architektur

Hochgeschwindigkeits-Differenzsignalübertragung über einen 39-poligen FPC-Anschluss ermöglicht eine zuverlässige Videoübertragung mit reduzierten EMI und vereinfachter PCB-Integration im Vergleich zu älteren parallelen Schnittstellen.

Stromversorgung

IOVCC-Logikversorgung bei 1,8V (1,65V ~ 3,3V tolerant). Analoge Treiber versorgt mit VSP/VSN bei ±4,8V ~ ±6,0V. Gate-Treiber erzeugen VGH (+11V) und VGL (-7V) intern für TFT-Schaltung.

Differenzpaare

Taktspur (CLKP/CLKN) plus vier Datenspuren (D0-D3) verarbeiten gepackte Pixelströme. TE-Signal verhindert Tearing. PWM-Ausgang ermöglicht externe LED-Treibersteuerung.

● ● ● HINTERGRUNDBELEUCHTUNGSSYSTEM ● ● ●

Randbeleuchtetes LED-Array mit 14 hocheffizienten weißen LEDs

Eine ausgeklügelte Randbeleuchtung sorgt für gleichmäßige Ausleuchtung bei minimaler Dicke.

Elektrische Parameter

Vorwärtsspannung 19,6V ~ 22,4V. Typischer Strom 40 mA pro Strang.

Optische Leistung

520 cd/m² typische Leuchtdichte mit LCD-Panel.

Zuverlässigkeit

30.000 Stunden LED-Lebensdauer bis 50% Helligkeit bei 20mA Betrieb.

★ ★ ★ UMGEBUNGSBEDINGUNGEN ★ ★ ★

Betriebsbereich

-20°C bis +70°C Betriebstemperatur. 20% ~ 90% RH Luftfeuchtigkeitstoleranz.

Lagerbedingungen

-30°C bis +80°C erweiterter Lagerbereich.

╔══════════════════════════════════════╗

ZUVERLÄSSIGKEITSVALIDIERUNG

╚══════════════════════════════════════╝

Umfassende Tests auf Umgebungsbelastungen

Hochtemperatur-Lagerung bei +80°C für 96 Stunden. Tieftemperatur-Lagerung bei -30°C für 96 Stunden. Betriebstemperatur-Extrema validiert bei +70°C und -20°C für jeweils 96 Stunden. Lagerung bei hoher Temperatur/Luftfeuchtigkeit bei 50°C × 90%RH für 96 Stunden. Thermoschock-Zyklus -20°C ↔ +60°C für 10 Zyklen.

Null Fehler akzeptiert

Keine fehlenden Segmente. Keine Kurzschlüsse. Keine Flüssigkristall-Leckage. Keine Blasen. Keine Dichtungsfehler.

◈ OPTISCHE LEISTUNG ◈

Kontrast & Reaktionszeit

700:1 minimales Kontrastverhältnis. 1000:1 typisch. Reaktionszeit 35 ms typisch, 45 ms maximal.

Betrachtungsfreiheit

80° typische Betrachtungswinkel in allen Richtungen (oben, unten, links, rechts) bei Beibehaltung von CR ≥ 10.

Farbraum

60% ~ 70% NTSC-Abdeckung für lebendige Farbwiedergabe.
