5.5-Zoll-LCD-Bildschirm 1080X1920TFT vertikaler Bildschirm MIPI-Schnittstelle mit 5,5-Zoll-LCD-Bildschirm

MOQ:	Verhandeln
Preis:	negotiate
Standardverpackung:	Karton
Lieferfrist:	16 Tage
Zahlungs-Methode:	L/C, D/A, D/P, T/T
Lieferkapazität:	10000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Shenzhen, Guangdong

Markenname

TXWEI

Zertifizierung

ISO9001 IS014001 IATF16949

Modellnummer

TXW550052N0-AS

Dokumentieren

Hervorheben:

50 5-Zoll-TFT-LCD-Display

MIPI-Schnittstelle LCD-Bildschirm

Beschreibung des Produkts

TXW550052N0-AS

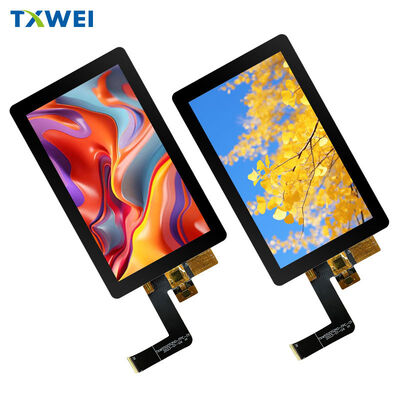

5.46" Full HD IPS-LCD-Displaymodul

mit integriertem Kapazitäts-Touchpanel

◆ ◆HINWEIS auf das Produkt◆ ◆

Premium-Visuelles Erlebnis durch fortschrittliche IPS-Technologie

Dieses 5,46 Zoll große Display-Modul verfügt über atemberaubende1080 × 1920 Full HDEntscheidung mit16.7 Millionen Farbenfür lebensechte Bilder.

Ultraweite Sicht

178°Es gibt keine Farbverschiebung, keinen Kontrastverlust.

Nahtlose Berührungsintegration

G+F+Fmit einer Kapazität von mehreren SchichtenGoodix GT911Die Steuerung gewährleistet eine reaktionsschnelle, präzise Multi-Touch-Leistung für eine intuitive Benutzerinteraktion auf der gesamten aktiven Oberfläche.

▌▌▌Kernspezifikationen▌▌▌

Anzeigenkonfiguration

Maßnahmen für aktive Ausstellungsflächen680,04 mm × 120,96 mmmit1080 × RGB × 1920Anordnung der Pixel in Streifenkonfiguration.

Quadrat-Pixel-Design

63 μm × 63 μmDie Pixelhöhe liefert eine gleichmäßige Bildqualität ohne Verzerrung.

Farbleistung

16.7 Millionenvon Software ausgewählte Farben.

Wie man die Freiheit betrachtet

Alle O'ClockRichtungsunterstützung. 360° optimale Blickwinkel.

Bewährte Fahrtechnik

Himax HX8399-Cin der Branche erprobter Treiber-IC.

- Ich weiß.

Schnittstelle und Vernetzung

Moderne Hochgeschwindigkeits-MIPI-DSI-Schnittstelle mit 4-spuriger Differential Signaling-Architektur

Der 39-Pin-FPC-Anschluss bietet eine umfassende Systemintegration durch branchenübliche MIPI-Protokolle,ermöglicht dünnere Kabelkonstruktionen und vereinfachte PCB-Layouts im Vergleich zu veralteten parallelen RGB-Lösungen.

Robuste Stromversorgung

Mehrere Bodenpunkte sorgen für ein stabiles Referenzpotenzial im gesamten System.1.8Vmit1.65V ~ 3.3VToleranz für flexible Hostprozessorkompatibilität.Bei der Prüfung der LeistungsfähigkeitDas Berührungssubsystem empfängt isolierte3.3VDas Hintergrundbeleuchtungssystem wird über spezielle LEDA-Anoden und LEDK-Kathodenanschlüsse angeschlossen.

Hochgeschwindigkeitsdatenübertragung

Fünf Differentialpaare verwalten die MIPI-Kommunikation:Clock Lane (CLKP/CLKN) synchronisiert die Datenübertragung, während vier Datenbahnen (D0 bis D3) gepackte Pixelströme mit hoher Bandbreite mit minimalem elektromagnetischen Störungen übertragen.

Intelligente Steuerungsarchitektur

Aktiv-Low-RESET ermöglicht die Wiederherstellung der Hardware. TE-Signal synchronisiert Frame-Speicher-Updates, um zu verhindern, dass Artefakte zerreißen. PWM-Ausgang verbindet sich mit externen LED-Treiber für eine präzise Helligkeitskontrolle.Das Touch-Teilsystem kommuniziert über den I2C-Bus (CTP_SCL/CTP_SDA) mit dedizierten Unterbrechungs- (CTP_INT) und Reset- (CTP_RST) -Linien für einen effizienten Ereignismanagement.

● ● ●HINTERLICHT-System● ● ●

Edge-Lit-LED-Array mit 15 hocheffizienten weißen LEDs

Die ausgeklügelte Kantenbeleuchtung bietet eine gleichmäßige Beleuchtung über den gesamten aktiven Anzeigebereich mit minimalem Stärkeaufwand.

Elektrische Eigenschaften

Vorwärtsspannung28V bis 32Vmit60 mAtypischer Strom pro String.

Optische Leistung

Kombinierte LCD- und Touch-Panel-Montage erreicht1100 cd/m2typische Leuchtkraft mit≥ 85%Einheitlichkeit über die Sichtfläche.

Langfristige Zuverlässigkeit

LED-Lebensdauer von30,000 StundenBei höheren Strömen verringert sich die Betriebsdauer proportional.

- Ich weiß.PHYSISCHE DIMENSIONEN- Ich weiß.

Kompakte Formfaktor für räumlich begrenzte Anwendungen

LCD-Modulmaßnahme700,04 mm × 128,29 mm × 1,68 mm(Breite × Höhe × Dicke).

Integrierte Versammlung

Mit dem befestigten kapazitiven Touch-Panel werden die Gesamtmaße850,00 mm × 140,36 mm × 2,91 mm.

Leichtbau

Die Gewichtsspezifikation ist auf der Grundlage der endgültigen Konfiguration und der optionalen Bauteile zu bestimmen.

Das ist nicht wahr.UmweltbewertungenDas ist nicht wahr.

Erweiterter Betriebstemperaturbereich für anspruchsvolle Anwendungen

Das Modul arbeitet zuverlässig von-20°C bis +70°Cmit einer Luftfeuchtigkeit von20% ~ 90% RHnicht kondensierbar.

Sichere Lagerbedingungen

Erweiterte Lagertemperaturbereiche-30°C bis +80°Cbei gleicher Luftfeuchtigkeit.

- Ich weiß.

Zuverlässigkeitssicherung

- Ich weiß.

Strenge Zulassungskriterien
Keine Funktionsfehler zulässig, einschließlich fehlender Segmente, elektrischer Shorts oder Verschlechterung der Transparenz des Displays.Zu den verbotenen Anomalien gehören die Bildung von Blasen bei niedriger Temperatur., Enddichtungslockerung, Regenbogeneffekte des Rahmens oder Verschlechterung der optischen Leistung nach Belastungsvalidierung.
- Ich weiß.Zeit- und Leistungsequenz- Ich weiß.Kritische Initialisierungssequenz für einen zuverlässigen Treiberbetrieb
Der integrierte Schaltkreis des Himax HX8399-C-Treibers erfordert eine präzise Stromfolge, um eine ordnungsgemäße Initialisierung zu gewährleisten und mögliche Schäden an den internen Spannungsgeneratoren zu vermeiden.
Schritt für Schritt
Erstens stabilisieren Sie die Logikversorgungen VDD1 und HS_VCC, wobei die Stabilität für minimale1 msAnschließend aktivieren Sie die analogen VSP- und VSN-Versorgung mit null Verzögerungsanforderungen vom vorherigen Schritt.1 msNachdem die Versorgungsstabilisierung abgeschlossen ist, konfigurieren Sie alle MIPI-Daten und Uhrstrecken auf LP-11 Low-Power-Zustand, bevor Sie den Reset freigeben.> 50 msVor der Übertragung der Initialisierungsbefehle. Ausgabe SLPOUT Befehl zum Aussteigen aus dem Schlafmodus. Warten Sie mindestens120 msNach SLPOUT, bevor der Anzeigenactivationsbefehl DISPON gesendet wird.
Kontrollierte Abschaltfolge
Umkehren Sie die Aktivierungsfolge mit≥ 20 μsVerzögerungen zwischen den einzelnen Deaktivierungsstufen der Versorgung zur Verhinderung von Bildverweilphänomenen und zur Gewährleistung eines vollständigen Fahrerschutzes.
- Ich weiß.Optische Leistung- Ich weiß.Quantifizierte Kontrastmessung
CR = L255 / L0
Hierbei steht L255 für die Messung der Leuchtstärke auf Graustufe 255 (ganz weiß) und L0 für die Leuchtstärke auf Graustufe 0 (ganz schwarz).
Charakterisierung der dynamischen Reaktion
Die Aufstiegszeit (Ton) misst den Übergang von 10% auf 90% der optischen Reaktion.
Standardisiertes Messprotokoll
Alle optischen Charakterisierungen werden nach 20 Minuten thermischer Stabilisierung bei 25 ± 2 °C Umgebungstemperatur durchgeführt.Das Hintergrundlichtsystem erfordert vor Beginn der Messung eine 20-minütige Aufwärmphase in windfreier Umgebung..Die Messgeräte verwenden Autronics DMS 803 oder eine gleichwertige Kombination aus Photometer/Spektrographen mit einem Messpunkt mit einem Durchmesser von 3 mm in einer dunklen Kammerumgebung, wodurch die Verunreinigung durch äußeres Licht beseitigt wird..
- Ich weiß.Typische Anwendungen- Ich weiß.Szenarien für den industriellen und kommerziellen Einsatz
Industriehandheld-Terminals, für die robuste und zuverlässige Displays in anspruchsvollen Umgebungen erforderlich sind.Medizinische Diagnosegeräte und tragbare Patientenüberwachungsgeräte. intelligente Heimsteuerungsschnittstellen und Wohnautomatisierungssysteme. High-End-Verbraucherelektronik, bei der die Anzeigqualität die Produktpositionierung unterscheidet.Prüf- und Messgeräte mit hoher Präzision, die eine genaue Farbwiedergabe erfordern.Informations- und Unterhaltungssysteme für Fahrzeuge und digitale Armaturenbrettanzeigen.
- Ich weiß.Qualität und Konformität- Ich weiß.Strenge Normen für die Herstellung
Die Produktionsstätten unterhalten eine ISO-Zertifizierung mit umfassenden Qualitätsmanagementsystemen.Standardisierte optische Inspektionsprotokolle legen eine Beleuchtungsstärke von 1000±200 Lux fest., 30cm Sichtweite und 45°±10° Beobachtungswinkel zur objektiven Fehlerbewertung.
Umweltverträglichkeit
VollerRoHS-KonformitätAlle verarbeitenden Chemikalien und Materialien erfüllen internationale Umweltschutzanforderungen.
