Beschreibung des Produkts

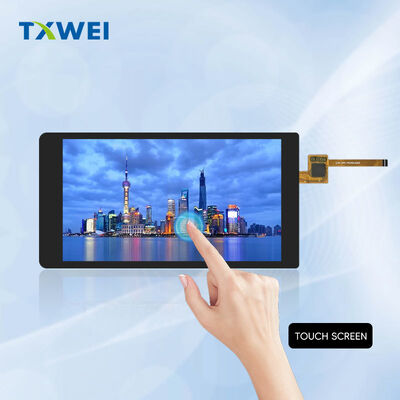

TXW550039N0-CTP 5,5" HD+ IPS Display mit kapazitivem Touchscreen

◆━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━◆

Produktübersicht

Das TXW550039N0-CTP bietet eine komplette visuelle und interaktive Lösung in einem kompakten 5,5-Zoll-Formfaktor. Dieses integrierte Modul kombiniert ein Hochleistungs-IPS-LCD mit einem reaktionsschnellen kapazitiven Touchpanel, das für anspruchsvolle Embedded-Anwendungen entwickelt wurde, bei denen Displayqualität und Benutzererlebnis den Produkterfolg bestimmen.

Hergestellt von Shenzhen Tianxianwei Technology, zielt dieses Displaymodul auf tragbare Geräte, industrielle Schnittstellen und Unterhaltungselektronik ab, die zuverlässige Touch-Interaktion und lebendige Bilder erfordern.

✦ ───────────── ✦ ───────────── ✦ ───────────── ✦

Displaytechnologie

IPS-Panel-Exzellenz Die In-Plane-Switching-Technologie eliminiert die Farbverschiebung und den Kontrastverlust, die für herkömmliche TN-Panels typisch sind. Die Flüssigkristallmoleküle drehen sich parallel zum Substrat und behalten so eine konsistente optische Leistung über alle Blickwinkel hinweg bei.

Normalerweise schwarzer Betrieb Pixel sind standardmäßig schwarz, wenn sie nicht mit Strom versorgt werden. Diese Architektur erzielt tiefere Schwarztöne, überlegene Kontrastverhältnisse und reduzierte Lichtlecks im Vergleich zu normalerweise weißen Alternativen. Dunkle Benutzeroberflächen profitieren von einer verbesserten Energieeffizienz.

Active-Matrix-Ansteuerung Einzelne Dünnschichttransistoren steuern jeden Pixel unabhängig voneinander. Keine Artefakte durch gemeinsame Elektroden. Kein Bewegungsunschärfe. Scharfe, präzise Bildwiedergabe für statische Inhalte und dynamische Grafiken.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Auflösung & Bildqualität

HD+-Auflösung 720 Pixel horizontal. 1280 Pixel vertikal. Das Seitenverhältnis von 9:16 optimiert vertikal ausgerichtete Anwendungen – Handheld-Terminals, mobile Geräte, vertikale Bedienfelder.

RGB-Streifen-Pixelstruktur Vertikale RGB-Subpixelanordnung. Natürliche Farbmischung bei Standard-Betrachtungsabständen. Ideal für fotografische Bilder, Datenvisualisierung und farbkritische Schnittstellen.

Pixelabmessungen 94,5 Mikrometer Pitch horizontal und vertikal. Ungefähr 269 Pixel pro Zoll. Glatte Konturendarstellung. Klare Zeichenlesbarkeit.

Aktiver Anzeigebereich 68,04 mm Breite × 120,96 mm Höhe. Beträchtliche Bildschirmfläche bei minimalem physischen Platzbedarf.

╭──────────────────────────────────────────╮ │ MECHANISCHE SPEZIFIKATIONEN │ ╰──────────────────────────────────────────╯

Abmessungen des LCD-Moduls 71,04 mm Modulbreite. 129,56 mm Modulhöhe. 1,65 mm Gesamtdicke. Außergewöhnlich schlankes Profil für die Integration in modernes Industriedesign.

Komplette Baugruppe mit Touchscreen 76,00 mm Baugruppenbreite. 143,46 mm Baugruppenhöhe. 2,81 mm Gesamtdicke. Die zusätzlichen 1,16 mm nehmen die kapazitive Touch-Schicht ohne übermäßige Dicke auf.

Gewicht Optimiert für tragbare Anwendungen. Die endgültige Spezifikation wird durch die Auswahl des Deckglases bestimmt.

Flexibler Flachbandkabel-Anschluss 25-poliger FPC für Displaysignale. 6-poliger FPC für Touch-Schnittstelle. Kompakte, zuverlässige Verbindung. Kompatibel mit automatisierten Montageprozessen.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

Kapazitives Touchpanel

G+F+F-Architektur Deckglas + Folie + Folie Konstruktion. Dreischichtige Struktur mit optisch klarem Klebstofflaminat. Kostengünstige Haltbarkeit. Reaktionsschnelle Touch-Leistung.

Touch-Controller FT5436DQQ integrierter Schaltkreis. Dedizierte Touch-Verarbeitung. Typische Berichtsrate von 100 Hz. Flüssige Gestenerkennung. Geringe Belastung des Host-Prozessors.

Multi-Touch-Fähigkeit Fünfpunkt-Simultanerkennung. Komplexe Gestenerkennung. Pinch-to-Zoom. Zwei-Finger-Rotation. Multi-Finger-Gaming-Steuerung. Moderne Schnittstellenanforderungen vollständig unterstützt.

Kommunikationsprotokoll I2C-Standard-Schnittstelle. SCL-Takt typisch 400 kHz. SDA bidirektionale Daten. INT-Interrupt-Ausgang für ereignisgesteuerte Host-Benachrichtigung. RST-Reset-Steuerung für Initialisierungswiederherstellung.

Elektrische Eigenschaften 2,8 V bis 3,3 V Betriebsspannungsbereich. 1,8 V Logikschnittstellenoption. -20°C bis +60°C Betriebstemperatur. <5 mW typischer Betriebsstromverbrauch. Effizient für batteriebetriebene Designs.

✧･ﾟ: ✧･ﾟ: ･ﾟ✧:･ﾟ✧ ✧･ﾟ: ･ﾟ✧:･ﾟ✧

Schnittstellenarchitektur

MIPI DSI Standard 4-spurige Mobile Industry Processor Interface. Industriestandard-Hochgeschwindigkeits-Differenzialsignalisierung. Geringe elektromagnetische Störungen. Robuste Störfestigkeit für anspruchsvolle Umgebungen.

Datenleitungen D0, D1, D2, D3 Differenzialpaare. Vier parallele Kanäle. Die aggregierte Bandbreite unterstützt 60 Hz Bildwiederholrate bei nativer Auflösung mit 24-Bit-Farbtiefe.

Taktverteilung CLK-Differenzialpaar. Quellensynchrone Architektur. Vereinfachtes Systemtaktungsdesign. Keine komplexe Skew-Anpassung über Datenleitungen erforderlich.

Niedrigenergetische Modi LP11, LP10, LP00 Zustandsunterstützung. Ultra-niedriger Standby-Stromverbrauch. Schnelles Aufwachen aus dem Schlafmodus. Verlängerung der Akkulaufzeit für mobile Anwendungen.

Befehls- und Videomodi Befehlsmodus für Registerkonfiguration und statische Bilder. Videomodus für Echtzeit-Streaming. Flexible Systemintegration. Option für Frame-Buffer-Bypass.

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ ELEKTRISCHE SPEZIFIKATIONEN ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

I/O-Versorgungsspannung (IOVCC) 1,65 V Minimum. 1,8 V typisch. 2,0 V Maximum. Logikpegelkompatibilität mit modernen Anwendungsprozessoren. Direkte Verbindung ohne Pegelwandlung für 1,8-V-Systeme.

Analoge Versorgungsspannung (VCI) 2,5 V Minimum. 2,8 V typisch. 3,3 V Maximum. Kern-Displaytreiber-Stromversorgung. Stabile Regelung erforderlich für flimmerfreie Funktion.

Stromverbrauch Betriebsstrom abhängig vom Displayinhalt und der Hintergrundbeleuchtungseinstellung. Stromverbrauch im Schlafmodus minimiert zur Batterieschonung. Detaillierte Charakterisierung auf Anfrage erhältlich.

Gate-Treiber-Erzeugung Interne Ladungspumpenschaltungen erzeugen TFT-Schaltspannungen. Positive und negative Schienen werden aus einer einzelnen Versorgungsspeisung abgeleitet. Keine externen Hochspannungsversorgungen erforderlich.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

Hintergrundbeleuchtungssystem

LED-Konfiguration 14 weiße LEDs in Serien-Parallel-Anordnung. Randbeleuchtete optische Architektur. Präzisions-Lichtleiterplatte. Diffusor- und Helligkeitsverbesserungsfolien.

Elektrische Parameter Vorwärtsspannung: 19,6 V Minimum. 22,4 V Maximum. 40 mA typischer Betriebsstrom. Konstantstromregelung empfohlen für gleichmäßige Helligkeit.

Leuchtdichteleistung Spezifikation wird mit vollständigem optischem Stapel bestimmt. Typische Werte auf Anfrage für Designberatung erhältlich.

Betriebslebensdauer 30.000 Stunden LED-Bewertung. Definiert als 50% Helligkeitserhalt bei 20 mA pro LED. Verlängerte Lebensdauer erreichbar durch Stromabsenkung und Wärmemanagement.

Steuerschnittstelle LEDA-Anodenanschlüsse. LEDK-Kathodenanschlüsse. PWM-Dimmkompatibel. Analoge Stromregelung unterstützt.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Timing und Steuerung

Reset-Architektur RESET-Pin aktiv niedrig. Mindestens 10 Mikrosekunden Puls. 120 Millisekunden Initialisierungszeit. Interne Zustandsmaschine sequenziert die Einschaltkonfiguration. OTP-Parameterladung während des Starts.

Tearing-Effect-Signal TE-Ausgangsimpuls. Anzeige der Frame-Grenze. Host-Synchronisation für reißfreie Updates. Wesentlich für flüssige Animationen und Videoinhalte.

Power-Sequenzierung Reihenfolge der IOVCC- und VCI-Anwendung flexibel. RESET-Freigabe nach Spannungsstabilisierung. 15 Millisekunden Verzögerung vor Befehlsannahme. Display-Bereitschaftsanzeige nach Initialisierung.

Schlafzustandsverwaltung Sleep In-Befehl für Niedrigenergie-Standby. Sleep Out-Befehl für Normalbetrieb. Schnelle Zustandsübergänge. Kontextspeicherung optional.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Umweltbeständigkeit

Betriebstemperatur -20°C bis +60°C für Display- und Touch-Funktionen. Kaltstartfähig. Volle Spezifikationskonformität über den gesamten Bereich.

Lagerbedingungen -30°C bis +70°C nicht betriebsbereit. 20% bis 90% relative Luftfeuchtigkeit. Verlängerte Lagerstabilität. Kompatibel mit globaler Logistik.

Thermischer Schock-Validierung 10 Zyklen-Tests. -20°C Exposition, 30 Minuten. +60°C Exposition, 30 Minuten. Statischer Zustand. Keine mechanische Beschädigung. Keine Leistungsdegradation.

Betrieb bei hohen Temperaturen +60°C Dauerbetrieb. 96-Stunden-Validierung. Kein Einbrennen von Bildern. Keine Farbverschiebung. Touch-Reaktionsfähigkeit beibehalten.

Betrieb bei niedrigen Temperaturen -20°C Dauerbetrieb. 96-Stunden-Validierung. Reaktionszeit innerhalb der Spezifikation. Touch-Funktionalität durchgängig.

Luftfeuchtigkeitsbeständigkeit 50°C bei 90% relativer Luftfeuchtigkeit. 96-Stunden-Exposition. Keine Blasenbildung. Keine Ablösung der Dichtung. Keine Regenbogeneffekte am Rahmen.

✦ ═══════════════════════════════════════ ✦

Qualitätssicherung

Produktionstests 100% elektrische Verifizierung. Pixeldefektinspektion gemäß Industriestandards. Validierung der Touch-Koordinaten-Linearität. Messung der Hintergrundbeleuchtungsuniformität.

Zuverlässigkeitsvalidierung Temperaturschockprüfung gemäß IEC 60068-2-14. Mechanischer Stoß gemäß IEC 60068-2-27. Vibrationsfestigkeit gemäß IEC 60068-2-6. ESD-Immunität gemäß IEC 61000-4-2.

Abnahmekriterien Null Toleranz für fehlende Segmente. Keine elektrischen Kurzschlüsse. Keine unklaren Segmente. Keine Nicht-Display-Zustände. Keine abnormalen Display-Muster. Keine Flüssigkristall-Leckage. Dichtungsintegrität zwingend erforderlich.

Umweltkonformität Durchgehend bleifreie Materialien. RoHS-Richtlinie 2011/65/EU konform. REACH-Stoffbeschränkungen beachtet. Zertifizierte verantwortungsvolle Herstellung.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Integrationshinweise

Mechanische Montage Vierseitige Unterstützung empfohlen. Vermeiden Sie Punktbelastungen im aktiven Bereich. Halten Sie Abstand zu leitfähigen Elementen. ESD-Schutz zwingend erforderlich während der Handhabung.

Thermisches Design Überwachung der LED-Sperrschichttemperatur. Wärmeableitung über die Leiterplatte. Maximierung der Kupferfläche im Anodenbereich. Umgebungsabsenkung für geschlossene Gehäuse.

Elektrisches Layout Getrennte analoge und digitale Masseflächen. Sternförmige Erdung am Stromeingang. Anpassung der MIPI-Leitungslängen. 100 Ohm Differenzialimpedanz. Abschirmung für EMI-empfindliche Anwendungen.

Software-Integration Sitronix ST7703 Initialisierungssequenz. Befehlssatzdokumentation verfügbar. Touch-Firmware-Konfiguration über I2C. Gestenbibliotheken von FocalTech.

Optische Anpassung Form und Dicke des Deckglases. Antireflexbeschichtung. Entspiegelnde Oberflächenbehandlung. Integration von Sichtschutzfiltern. Kundenspezifische Blenden und Ausschnitte. Optische Klebedienstleistungen verfügbar.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Zielanwendungen

Tragbare medizinische Geräte. Industrielle Handheld-Terminals. Mobile Prüfgeräte. Smart-Home-Bedienfelder. Gebäudeautomationsschnittstellen. Sicherheitssystem-Tastaturen. Kassenterminals. Lagerverwaltungssysteme. Elektronik für den Bildungsbereich. Entwicklungsplattformen. Haushaltsgeräte. Nachrüst-Displays für Fahrzeuge. Marineinstrumente. Tragbare Outdoor-Geräte.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Bestellinformationen

Modellbezeichnung TXW550039N0-CTP

Hersteller Shenzhen Tianxianwei Technology Co., Ltd.

Verfügbarkeit von Mustern Ingenieurmuster typischerweise 2-3 Wochen. Produktionsvorlaufzeit standardmäßig 4-6 Wochen. Volumenpreise verhandelt ab 1.000 Einheiten pro Jahr.

Kundenspezifische Dienstleistungen Form und Dicke des Deckglases. Logo-Druck und Branding. Helligkeits-Binning und -Auswahl. FPC-Länge und Steckverbinderposition. Anpassung der Schnittstellenspannung. Modifikation der Touch-Firmware. Optisches Bonding auf kundenspezifisches Deckglas. Unterstützung bei der behördlichen Zertifizierung.
