50,5-Zoll-FHD-Vertikaler IPS-Touchscreen mit 1080*1920 Auflösung TFT-LCD-Display

MOQ:	Verhandeln
Preis:	negotiate
Standardverpackung:	Karton
Lieferfrist:	16 Tage
Lieferkapazität:	10000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Shenzhen, Guangdong

Markenname

TXWEI

Zertifizierung

ISO9001 IS014001 IATF16949

Modellnummer

Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.

Dokumentieren

Hervorheben:

50 5-Zoll-FHD-IPS-LCD-Lans

MIPI-Schnittstelle TFT LCD-Anzeige

Beschreibung des Produkts

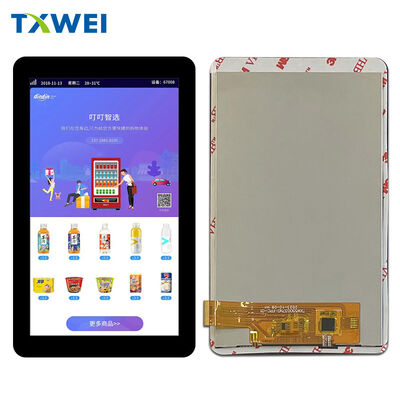

TXW550037N0-SN 5,46" FHD+ IPS-Display mit integriertem kapazitivem Touchscreen

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Übersicht

Das TXW550037N0-SN stellt eine komplette Displaylösung für moderne Embedded-Anwendungen dar. Dieses 5,46-Zoll-Modul kombiniert ein hochauflösendes IPS-LCD-Panel mit einem vollständig integrierten kapazitiven Touchpanel und liefert außergewöhnliche visuelle Leistung und intuitive Benutzerinteraktion in einer einzigen, kompakten Baugruppe. Dieses von Shenzhen Tianxianwei Technology entwickelte Display richtet sich an anspruchsvolle Anwendungen, bei denen Bildschirmqualität, Touch-Reaktionsfähigkeit und Platzersparnis nicht kompromittiert werden dürfen.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Displaytechnologie

IPS-Panel-Architektur Die In-Plane-Switching-Technologie hebt dieses Modul von herkömmlichen TN-Displays ab. Die Ausrichtung der Flüssigkristalle ermöglicht eine konsistente Farbwiedergabe und Kontrastverhältnisse über alle Blickwinkel hinweg. Benutzer erleben die gleiche visuelle Qualität, egal ob sie geradeaus oder aus extremen Winkeln betrachten – entscheidend für Handheld-Geräte, die ständig ihre Ausrichtung ändern.

Normalerweise Schwarz-Modus Das Panel arbeitet in einer Normalerweise Schwarz-Konfiguration. Wenn keine Spannung anliegt, sind die Pixel standardmäßig schwarz. Diese Architektur liefert tiefere Schwarztöne, höhere Kontraste und reduzierte Lichtlecks im Vergleich zu Normalerweise Weiß-Alternativen. Die Energieeffizienz verbessert sich bei dunklen Interface-Designs.

Active Matrix TFT Die Active-Matrix-Adressierung mit Dünnschichttransistoren (TFT) stellt sicher, dass jeder Pixel eine dedizierte Schaltkontrolle erhält. Keine Übersprechung von gemeinsamen Elektroden. Kein Ghosting. Scharfe Kanten bei sich schnell bewegenden Grafiken.

✦ ────── ✦ ────── ✦ ────── ✦ ────── ✦

Auflösung & Pixelarchitektur

Full HD+ Auflösung 1080 Pixel horizontal. 1920 Pixel vertikal. Dieses Seitenverhältnis von 9:16 eignet sich für vertikal ausgerichtete Anwendungen – Smartphones, Handheld-Terminals, vertikale Industrie-Panels.

RGB-Streifenanordnung Subpixel sind in vertikalen RGB-Streifen angeordnet. Natürliche Farbmischung bei normalen Betrachtungsabständen. Optimal für fotografische Inhalte und farbkritische Schnittstellen.

Pixelabstand 63 Mikrometer horizontal. 63 Mikrometer vertikal. Entspricht 401 Pixel pro Zoll. Einzelne Pixel sind bei einem typischen Betrachtungsabstand von 300 mm unsichtbar. Sanfte Verläufe. Scharfer Text.

Aktiver Anzeigebereich 68,04 mm Breite × 120,96 mm Höhe. Großzügige Bildschirmfläche in einem kompakten physischen Gehäuse.

╭──────────────────────────────────────────╮ │ MECHANISCHES DESIGN │ ╰──────────────────────────────────────────╯

Abmessungen des LCD-Moduls 78,00 mm Modulbreite. 129,76 mm Modulhöhe. 1,95 mm Gesamtdicke. Das bemerkenswert schlanke Profil ermöglicht moderne industrielle Designästhetik.

Komplette Baugruppe mit Touch 83,70 mm Baugruppenbreite. 141,20 mm Baugruppenhöhe. 3,20 mm Gesamtdicke. Die zusätzlichen 1,25 mm nehmen die kapazitive Touch-Schicht und das Deckglas ohne übermäßige Dicke auf.

Gewicht Wird basierend auf der endgültigen Spezifikation des Deckglases ermittelt. Optimiert für tragbare Anwendungen, bei denen jedes Gramm zählt.

FPC-Anschluss 39-poliger flexibler Leiterplattendraht. Kompakte Anschlussfläche. Zuverlässige Board-zu-Display-Verbindung. Entwickelt für automatisierte Montageprozesse.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

Kapazitives Touchpanel

G+G-Konstruktion Deckglas + Sensorglas-Architektur. Zwei separate Glasschichten, die mit optisch klarem Klebstoff verbunden sind. Überlegene Haltbarkeit im Vergleich zu Folien-basierten Alternativen. Hochwertige taktile Rückmeldung.

Physischer Aufbau 0,55 mm Deckglasdicke. OCA-Laminierungsschicht. ITO-Sensorglas. Gesamtdicke des Touch-Moduls: 1,45 ± 0,10 mm. Robust und doch raffiniert.

Controller-Integration CST340 Touch-Controller in Chip-on-Flex-Konfiguration. Dedizierte Verarbeitungseinheit entlastet den Host-Mikrocontroller von Touch-Berechnungen. 100 Hz typische Berichtsrate. Sanfte Verfolgung.

Multi-Touch-Fähigkeit Fünfpunkt-Simultan-Touch-Erkennung. Komplexe Gesten werden unterstützt. Pinch-to-Zoom. Zwei-Finger-Drehung. Mehrfach-Tastendruck. Moderne Benutzeroberflächenanforderungen werden erfüllt.

Kommunikationsschnittstelle I2C-Standardprotokoll. SCL-Taktleitung. SDA-Datenleitung. INT-Interrupt-Ausgang für Ereignisbenachrichtigung. Kompatibel mit praktisch allen modernen Mikrocontrollern und Anwendungsprozessoren.

Betriebsparameter 2,8 V bis 3,3 V Versorgungsbereich. -20°C bis +60°C Betriebstemperatur. <10 mW typischer Betriebsstromverbrauch. Effizient für batteriebetriebene Designs.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Schnittstelle & Signalisierung

MIPI DSI Standard 4-spurige Mobile Industry Processor Interface - Display Serial Interface. Industriestandard für Hochgeschwindigkeits-Displayverbindungen. Differenzielle Signalisierung. Geringe EMI. Robuste Störfestigkeit.

Datenleitungen D0, D1, D2, D3 differentielle Paare. Vier parallele Datenkanäle. Typisch 1 Gbit/s pro Leitung. Aggregierte Bandbreite ausreichend für 60 Hz Full HD+ Bildwiederholrate mit 24-Bit-Farbtiefe.

Taktarchitektur Dediziertes CLK-differentielle Paar. Quell-synchrone Taktung. Vereinfachte Systemtaktung. Keine komplexe Jitter-Verwaltung erforderlich.

Befehls- vs. Videomodi Befehlsmodus für Registerkonfiguration. Videomodus für Echtzeit-Pixel-Streaming. Flexible Systemintegration. Stromsparende statische Bildfunktion.

✧･ﾟ: ✧･ﾟ: ･ﾟ✧:･ﾟ✧ ✧･ﾟ: ･ﾟ✧:･ﾟ✧

Elektrische Eigenschaften

Kernversorgung (VDD) 2,5 V Minimum. 3,3 V typisch. 3,6 V Maximum. Analoge Stromversorgung für interne DC/DC-Wandler und Referenzschaltungen. Stabile Regelung ist für flimmerfreien Betrieb unerlässlich.

I/O-Versorgung (IOVCC) 1,65 V Minimum. 1,8 V typisch. 3,3 V Maximum. Logikpegelkompatibilität. Direkte Verbindung zu 1,8 V oder 3,3 V Host-Prozessoren ohne Pegelwandlung.

Gate-Treiberspannungen VGH: 11 V typisch. Positive Gate-Ansteuerung für TFT-Schaltung. VGL: -7 V typisch. Negative Gate-Ansteuerung für vollständiges Abschalten der Pixel. Intern durch Ladungspumpenschaltungen erzeugt.

Gemeinsame Elektrode (VCOM) Einstellbare Referenzspannung. Einstellbereich von -2 V bis 0 V. Werkseitig kalibriert für minimales Flimmern. Feld-einstellbar für anwendungsspezifische Optimierung.

Stromverbrauch Wird basierend auf Displayinhalt und Hintergrundbeleuchtungseinstellung charakterisiert. Typischer Betriebsstrom ist in der detaillierten elektrischen Spezifikation verfügbar.

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ HINTERGRUNDBELEUCHTUNGSSYSTEM ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

LED-Konfiguration 36 weiße LEDs insgesamt. Randbeleuchtete Architektur. Licht wird durch präzise optische Folien über die gesamte Panelbreite geleitet. 18 parallele elektrische Stränge. 2 LEDs in Reihe pro Strang.

Elektrische Anforderungen Vorwärtsspannung: 11,2 V Minimum. 12,8 V Maximum. 12 V nominaler Designpunkt. Vorwärtsstrom: 360 mA typisch für volle Helligkeit. Einzelner LED-Strom: 20 mA.

Leuchtdichteleistung 2000 cd/m² typisch mit LCD und CTP im optischen Stapel. Hell genug für Innenräume und schattige Außenbereiche. Lesbar unter Bürobeleuchtung und Tageslichtbedingungen.

Gleichmäßigkeit 80 % minimale Helligkeitsgleichmäßigkeit über den aktiven Bereich. Keine sichtbaren Hotspots. Konsistente Ausleuchtung für professionelles Erscheinungsbild.

Lebensdauer 20.000 Stunden LED-Lebensdauerbewertung. Definiert als 50 % Helligkeitserhalt bei 20 mA pro LED. Längere Lebensdauer erreichbar durch Stromabsenkung und Wärmemanagement.

Steuerschnittstelle 4 × LEDA-Anodenanschlüsse. 4 × LEDK-Kathodenanschlüsse. Verteilte Strompfade. Reduzierte Widerstandsverluste. PWM-Dimmfähigkeit zur Helligkeitsregelung.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

Timing & Energiemanagement

Reset-Anforderungen RESX-Pin aktiver Low-Reset. Mindestens 1 ms Pulsbreite. 5 ms Initialisierungszeit nach Freigabe. Internes OTP lädt Werkkalibrierungsdaten. Stabiler Betrieb nach Abschluss des Resets garantiert.

Tearing-Effekt-Unterdrückung TE-Signal-Ausgang. Frame-Synchronisationspuls. MCU synchronisiert Speicheraktualisierungen mit Display-Aktualisierung. Eliminiert sichtbares Tearing bei dynamischen Inhalten.

Power-On-Sequenz Gestaffelte Spannungsanwendung erforderlich. Zuerst VDD1/HS_VCC. Danach VDD3. RESX-Freigabe nach Stabilisierung. MIPI-Leitungen im LP11-Zustand während der Initialisierung. Mindestens 50 ms vor Videoübertragung. 120 ms bis Display bereit ab Stromanwendung.

Schlafmodus SLPIN-Befehlseingang. Display aus. Touch optional aktiv. Reduzierter Stromverbrauch. Schnelles Wiederaufwachen zum vollen Betrieb. Ideal für Batterieschonung zwischen Benutzerinteraktionen.

Power-Off-Sequenz Zuerst SLPIN-Befehl. Video stoppen. Mindestens 3 Frames vor Stromabschaltung. VDD3 aus. VDD1/HS_VCC aus. Verhindert elektrische Belastung und visuelle Artefakte.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Umweltspezifikationen

Betriebstemperatur -20°C bis +60°C für Display- und Touch-Funktionen. Kaltstartfähig. Keine Kondensationsanforderungen. Volle Spezifikationskonformität über den gesamten Bereich.

Lagertemperatur -30°C bis +70°C außerhalb des Betriebs. Verlängerte Lagerfähigkeit. Flexibilität beim Transport und in Lagerhäusern.

Luftfeuchtigkeit Maximal 90 % RH. Nicht kondensierend. Kompatibel mit tropischen Umgebungen.

Thermischer Schockwiderstand Validiert für 10 Zyklen. -20°C Exposition, 30 Minuten. Übergang zu +60°C, 30 Minuten. Statische Tests. Keine mechanische Beschädigung. Keine Leistungsdegradation.

Betrieb bei hoher Temperatur +60°C Dauerbetrieb. 96-Stunden-Validierung. Kein Einbrennen von Bildern. Keine Farbverschiebung.

Betrieb bei niedriger Temperatur -20°C Dauerbetrieb. 96-Stunden-Validierung. Reaktionszeit innerhalb der Spezifikation. Touch funktionsfähig.

Lagerung bei hoher Temperatur +70°C Lagerung. 96-Stunden-Exposition. Funktionale Überprüfung nach dem Test erforderlich.

Lagerung bei niedriger Temperatur -30°C Lagerung. 96-Stunden-Exposition. Keine physischen Schäden. Keine Beschädigung der Abdichtung.

Lagerung bei Feuchtigkeit 50°C bei 90 % RH. 96-Stunden-Exposition. Keine Blasenbildung. Keine Delamination des Polarisators. Keine Regenbogeneffekte am Rahmen.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Qualitätssicherung

Funktionstests 100 % elektrische Prüfung. Pixeldefektinspektion. Touch-Koordinatenverifizierung. Messung der Hintergrundbeleuchtungs-Gleichmäßigkeit.

Zuverlässigkeitsvalidierung Temperaturzyklen. Mechanischer Schock. Vibrationsfestigkeit. ESD-Immunität. Falltests gemäß Anwendungsanforderungen.

Akzeptanzkriterien Null Toleranz für fehlende Segmente. Keine elektrischen Kurzschlüsse. Keine unklaren Segmente. Keine Nicht-Display-Zustände. Keine abnormalen Displaymuster. Keine Flüssigkristall-Leckage. Dichtungsintegrität obligatorisch.

Fertigungskonformität Durchgehend bleifreie Materialien. RoHS-Richtlinie 2011/65/EU konform. REACH-Stoffbeschränkungen beachtet. Umweltverantwortung zertifiziert.

✦ ═══════════════════════════════════════ ✦

Integrationsrichtlinien

Mechanische Integration Vierkantige Montageunterstützung empfohlen. Vermeiden Sie konzentrierte Lasten auf der mittleren Fläche. Halten Sie einen Mindestabstand von 0,5 mm zu leitfähigen Elementen ein. ESD-Schutz während der Handhabung obligatorisch.

Wärmemanagement Design eines Wärmeableitungspfades für LEDs erforderlich. Maximale Sperrschichttemperatur 85°C. Kupferfläche oder thermische Vias im LED-Anoden-PCB-Bereich. Umgebungstemperaturabsenkung für versiegelte Gehäuse.

Elektrisches Design Getrennte Masseflächen für Digital und Analog empfohlen. Sternförmige Erdung am Stromeingang. MIPI-Leitungslängenanpassung innerhalb von 5 mm. 100 Ω differentielle Impedanz. Abschirmung für EMI-empfindliche Anwendungen.

Software-Integration Initialisierungssequenz des Himax HX8399C erforderlich. Befehlssatzdokumentation verfügbar. Firmware-Update-Fähigkeit des Touch-Controllers über I2C. Gestenerkennungsbibliotheken von CST verfügbar.

Überlegungen zum optischen Stapel Anpassung der Abdecklinse verfügbar. AR-Beschichtungsoptionen. AG-Oberflächenbehandlung. Sichtschutzfilter. Kundenspezifische Ausschnitte und Formen. Konsultieren Sie die Fabrik für optische Klebedienstleistungen.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Anwendungen

Medizinische Handheld-Diagnosegeräte. Patientenüberwachungsterminals. Tragbare Ultraschallsysteme. Industrielle Prozesssteuerungen. Feldservice-Tablets. Smart-Home-Bedienfelder. Gebäudeautomationsschnittstellen. Prüf- und Messgeräte. Mobile Point-of-Sale-Terminals. Handhelds für die Bestandsverwaltung. Sicherheitssystem-Tastaturen. Nachrüst-Displays für den Automobilbereich. Marine-Navigationsinstrumente. Außenkioske mit Beschattung. Elektronik für den Bildungsbereich. Prototyping- und Entwicklungsplattformen.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
