5.5-Zoll-LCD-Gaming-Handheld-Bildschirm 1080*1920 mit hoher Helligkeit 700nits Motorradnavigationsbildschirm

MOQ:	1
Preis:	Verhandlungsfähig
Lieferfrist:	7-16 Tage
Zahlungs-Methode:	L/C, D/A, D/P, T/T
Lieferkapazität:	10000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

SHENZHEN

Markenname

TXWEI

Zertifizierung

CE FCC ROHS

Modellnummer

TXW550081N0-SY

Dokumentieren

Anzahl der Pixel:

1080*1920

Blickrichtung:

Schnittstelle anzeigen:

MIPI 4 Spur

Helligkeit:

700 Nissen

Aktiver Bereich:

68,53*121,82 (mm)

Umrissgröße:

70,53*127,28*1,68/75,92*136,3*2,56 (mm)

Betriebstemperatur:

-20+60 ℃

Lagertemperatur:

-30+70°C

Anzahl der Pins:

40PIN

Hervorheben:

5.5-Zoll-LCD-Gaming-Handschirm

1080x1920 hohe Helligkeit Motorradbildschirm

700nits TFT-LCD-Navigationsbildschirm

Beschreibung des Produkts

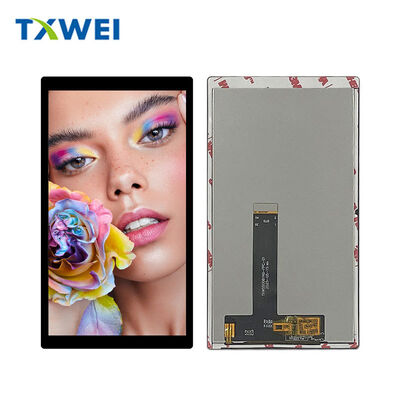

TXW550081N0-CTP

5,5" FHD IPS TFT LCD Displaymodul mit kapazitivem Touch

Produktübersicht

Das TXW550081N0-CTP ist ein hochwertiges 5,5-Zoll-TFT-LCD-Displaymodul, hergestellt von Shenzhen Tianxianwei Technology Co., Ltd. Dieses Modul wurde für Hochleistungsanwendungen entwickelt und kombiniert eine beeindruckende Full HD-Auflösung mit reaktionsschneller kapazitiver Touch-Technologie in einem kompakten, industrietauglichen Gehäuse.

Ob Sie Handheld-Geräte, Industrie-Controller, medizinische Geräte oder Unterhaltungselektronik entwickeln, dieses Display bietet außergewöhnliche Klarheit, Farbgenauigkeit und zuverlässige Touch-Leistung.

Wichtige Spezifikationen

Displaygröße: 5,5 Zoll (Diagonale)

Auflösung: 1080 × RGB × 1920 (FHD)

Displaytyp: IPS TFT LCD (Normalerweise Schwarz)

Aktive Fläche: 68,53 (B) × 121,82 (H) mm

Pixelabstand: 0,06345 × 0,06345 mm

Farbtiefe: 16,7 Millionen Farben (24-Bit RGB)

Betrachtungsrichtung: Voll IPS (Alle Richtungen)

Treiber-IC: HX83112-A

Schnittstelle: 4-Lane MIPI DSI

Touch-Technologie: Kapazitives Touchpanel (CTP)

Modulabmessungen: 75,92 (B) × 136,30 (H) × 2,56 (T) mm

Überlegene visuelle Leistung

IPS-Technologie für perfekte Betrachtungswinkel

Im Gegensatz zu Standard-TN-Panels sorgt unsere In-Plane Switching (IPS) Technologie für konsistente Farbwiedergabe und Kontrast aus jedem Betrachtungswinkel. Egal ob von der Seite, von oben oder von unten betrachtet, Ihre Inhalte bleiben lebendig und präzise.

Full HD-Auflösung

Mit 1080 × 1920 Pixeln auf einem 5,5-Zoll-Bildschirm erreichen Sie eine ~400 PPI Pixeldichte für gestochen scharfen Text, klare Symbole und detaillierte Bilder. Perfekt für Anwendungen, die eine feine visuelle Präzision erfordern.

16,7M Farbtiefe

Die Unterstützung für 24-Bit-RGB-Farben ermöglicht fließende Verläufe, natürliche Hauttöne und professionelle Farbgenauigkeit für Multimedia-Anwendungen.

Physikalische Abmessungen

LCM + CTP Modulgröße: 75,92 mm (B) × 136,30 mm (H) × 2,56 mm (T)

Aktive Anzeigefläche: 68,53 mm (B) × 121,82 mm (H)

Kompaktes Design: Optimiert für platzbeschränkte Geräte, ohne die Bildschirmfläche zu beeinträchtigen.

Schnittstelle & Konnektivität

4-Lane MIPI DSI-Schnittstelle

Hochgeschwindigkeits-MIPI DSI (Display Serial Interface) mit 4 Datenbahnen sorgt für:

Hohe Bandbreite für flüssige Bildwiederholraten von 60 Hz+
Geringe EMI für geräuschempfindliche Anwendungen
Reduzierte Pin-Anzahl vereinfacht das PCB-Design
Geringer Stromverbrauch verlängert die Akkulaufzeit

Pinbelegung des 40-Pin FPC-Anschlusses

Stromversorgung & Masse:

Pins 1-2: GND
Pins 15, 17: LED+ (Anode)
Pins 21, 23, 25: LED- (Kathode)
Pin 31: LCD_IOVCC (1,8V)
Pin 35: VSP (+5,7V)
Pin 37: VSN (-5,7V)
Pins 39-40: GND

MIPI DSI-Daten:

Pins 12/14: D0N/D0P (Datenbahn 0)
Pins 18/20: D1N/D1P (Datenbahn 1)
Pins 30/32: D2N/D2P (Datenbahn 2)
Pins 36/38: D3N/D3P (Datenbahn 3)
Pins 24/26: CLKN/CLKP (Takt)

Steuersignale:

Pin 3: CTP_RST (Touch-Reset)
Pin 4: LCD_RST (LCD-Reset, 1,8V, aktiv niedrig)
Pin 5: CTP_INT (Touch-Interrupt)
Pin 6: TE (Tearing Effect)
Pin 29: PWM (Hintergrundbeleuchtungssteuerung)

Touch I2C-Schnittstelle:

Pin 7: CTP_SDA (Touch I2C-Daten)
Pin 9: CTP_SCL (Touch I2C-Takt)

Sonstiges:

Pin 8: LCD_ID (NC - Keine Verbindung)
Pin 11: NC (Keine Verbindung)

Fortschrittliches Hintergrundbeleuchtungssystem

Typ: Randbeleuchtete weiße LED

LED-Anzahl: 18 LEDs

Vorwärtsspannung: 16,8V ~ 19,2V (Typisch: 18V)

Vorwärtsstrom: 60 mA (Typisch)

Leuchtdichte: 700 cd/m² (Mit LCD+CTP)

LED-Lebensdauer: 30.000 Stunden

Dimmsteuerung: PWM-Schnittstelle

Profi-Tipp: Die Hintergrundbeleuchtung unterstützt PWM-Dimmung (Pin 29), was eine präzise Helligkeitsregelung von 0-100 % für Energiemanagement und Anpassung an Umgebungslicht ermöglicht.

Integriertes kapazitives Touchpanel

Die Projected Capacitive Touch (PCT)

Technologie bietet:
Multi-Touch-Unterstützung (typischerweise 5+ Punkte)
Hohe Empfindlichkeit – reagiert auf leichte Fingerberührungen
Haltbarkeit – versiegelte Oberfläche resistent gegen Verunreinigungen

Optische Klarheit – minimale Beeinträchtigung der DisplayhelligkeitTouch-Schnittstelle:

I²C (SDA/SCL) mit dedizierter Interrupt-Leitung (CTP_INT) und Reset-Steuerung (CTP_RST).

Umwelt & Zuverlässigkeit

BetriebsbedingungenBetriebstemperatur:

 -20°C ~ +60°CLagertemperatur:

 -30°C ~ +70°CBetriebsfeuchtigkeit:

20% ~ 90% RH

Zuverlässigkeitstests
✓ Hochtemperatur-Lagerung: +70°C / 96 Stunden
✓ Tieftemperatur-Lagerung: -30°C / 96 Stunden
✓ Hochtemperatur-Betrieb: +60°C / 96 Stunden
✓ Tieftemperatur-Betrieb: -20°C / 96 Stunden
✓ Thermoschock: -20°C ↔ +60°C, 10 Zyklen

✓ Feuchtigkeitsbeständigkeit: 50°C × 90% RH / 96 Stunden

Elektrische Eigenschaften

I/O-Versorgungsspannung (VDDIO):
Minimum: 1,8V
Typisch: 1,8V

Maximum: 3,3V

Positive Analogspannung (VSP):
Minimum: 4,8V
Typisch: 5,7V

Maximum: 6,0V

Negative Analogspannung (VSN):
Minimum: -6,0V
Typisch: -5,7V

Maximum: -4,8V

Anforderungen an die Stromsequenz:
VDD1 Anstiegszeit: 20μs ~ 2ms
VSP/VSN Anstiegszeit: 100μs ~ 5ms

Korrekte Sequenzierung für zuverlässigen Start erforderlich

Ideale Anwendungen

Unterhaltungselektronik
Handheld-Spielekonsolen
Tragbare Mediaplayer

Hochwertige Fernbedienungen

Industrie
HMI-Bedienfelder
Prüf- und Messgeräte

Industrietablets

Medizinisch
Tragbare Diagnosegeräte
Patientenüberwachungssysteme

Medizintablets

Automobil
Armaturenbrettanzeigen
Infotainmentsysteme

Unterhaltung für Rücksitze

BestellinformationenModellnummer:

 TXW550081N0-CTPBeschreibung:

 5,5" FHD IPS LCD + kapazitives Touchpanel

Kundenspezifische Optionen verfügbar:
Helligkeitssteigerung (bis zu 1000+ Nits)
Anpassung der Abdeckscheibe (AG/AR/AF-Beschichtungen)
Änderungen der FPC-Länge und des Steckverbinders
