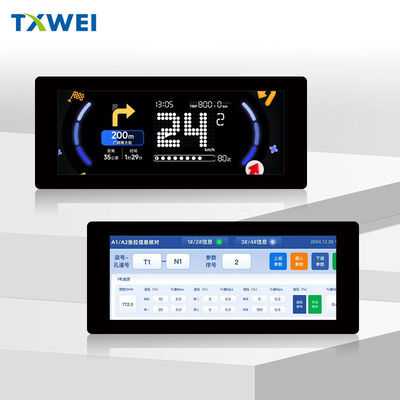

6.2inch 480*1280 Schnittstelle MIPI TFT Touch zwei-Rad-Instrument Bildschirm Montage Modul INCELL Bildschirm

TXW620009B0-CTP-Produkt eingehende Analyse

1, Dies ist kein gewöhnlicher 6-Zoll-Bildschirm, sondern ein präziser Kartenplatz für die "vertikale Stange in Form von Auto-Gauge Bildschirm"

Die meisten 6,2-Zoll-Bildschirme auf dem Markt sind Landschaftsbildschirme (16:9), während dieser 480 × 1280 ein vertikelles Streifenverhältnis von 3 aufweist:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, während der vertikale Balkenbildschirm perfekt in die Mitte des Lenks eingebettet werden kann, wobei der Anzeigebereich für Navigationsinformationen erhalten bleibt, ohne die Fahrsicht zu beeinträchtigen.

Bei Mobiltelefonen ist die Helligkeit von 1200nits keine große Sache, aber es handelt sich um einen Einstiegsstandard für Fahrzeuge auf dem Gebiet der Fahrzeuginstrumenten (Vergleich:iPhone Außenhelligkeit beträgt etwa 1000-1200 nits)Dies bedeutet, dass die Fahrer bei direkter Sonnenlicht am Mittag die Geschwindigkeit und den Akkulaufstand noch deutlich sehen können, anstatt sich wie ein normaler Bildschirm in eine "Schwarze Tafel" zu verwandeln.

2Der Wert der In-Cell-Struktur wird stark unterschätzt.

Die Parametertabelle enthält nur das Wort "Incell", aber dies beinhaltet zwei technische Entscheidungen:
Dickenkontrolle: Die Gesamtdicke beträgt 5,68 mm, einschließlich der Berührungsschicht. Die traditionelle G+G-Struktur (Glas+Glas) benötigt normalerweise 7-8 mm, aber diese kann ein Niveau von 5 mm erreichen,Dies bedeutet, dass das Gesamt-ID-Design der Maschine aggressiver sein kann - z. B. eine stromlinienförmige Instrumentenhülle in der Nähe des Griffes, anstelle von hervorstechenden Blöcken.

Berührungserlebnis: In Cell integriert Touch-Sensoren in das LCD-Panel, wodurch die Empfindlichkeit bei nasser Berührung und Handschuhberührung im Vergleich zu externer Berührung deutlich verbessert wird.Dies ist unerlässlich, wenn man an regnerischen Tagen fährt oder mit Motorradhandschuhen arbeitetWenn Sie ein normales elektrisches Fahrzeug-Armaturenbrett benutzt haben, sollten Sie wissen, wie schmerzhaft es ist, es nicht mit nassen Händen berühren zu können.

3Kostenwirkung von MIPI 4 Lane-Schnittstelle

Die Verwendung von MIPI anstelle von RGB zeigt an, dass der Treiber-IC JD9265T eine Hochgeschwindigkeitsserieübertragung unterstützt.
Die elektromagnetische Kompatibilität ist besser: Im Zwei-Rad-Fahrzeug befinden sich große Störquellen wie Motoren und Steuerungen.und das Differenzialsignal von MIPI ist eher störungsfrei als Parallel-RGB

Verdünnung der Verkabelung: 40PIN spart Platz im Vergleich zu RGB 50+PIN und ist flexibler beim Durchlaufen von Griffbiegen
Verringerung des Stromverbrauchs: Bei batteriebetriebenen Geräten wie Zweirädern ist jede Verringerung des Standby-Stroms um 10 mA ein Verkaufspotenzial

4, Zuverlässigkeitstechnik hinter Temperaturparametern

-30 °C~+85 °C wird nicht beiläufig geschrieben. -30 °C bedeutet, dass der erste Start am Wintermorgen in Heilongjiang den LCD nicht einfrieren oder langsam reagieren wird;+85 °C bedeutet, dass es aufgrund der Sonnenstrahlung in Hainan und der Heizung des Geräts selbst (die innerhalb der Box 90 °C erreichen kann) keine Flüssigkeitsleckage oder Berührungsverschiebung geben wird.

Beachten Sie besonders die Lagertemperatur von -40 °C bis 90 °C, die größer ist als die Betriebstemperatur.Dies berücksichtigt Transportszenarien - von der Kaltkettenlogistik in Shenzhen-Fabriken bis zu Lagerhallen in Nordostchina, oder den direkten Transport von Sonnenlicht in Containern im Sommer, wo die Geräte bei nicht eingeschalteten Temperaturen extremer Temperaturen standhalten können.Dies ist der wesentliche Unterschied zwischen Automobil- und Konsumgütern..

5, Schlüsselerinnerungen für die Konstruktionsplanung (zu ID-Ingenieuren)

Zwischen den Außenabmessungen von 62,29 × 163,36 mm und den Berührungsabmessungen von 72,43 × 176,65 mm liegt ein Abstand von 10 mm. Dies bedeutet, dass:
Es gibt einen Kreis mit BM-Fläche (schwarzer Rand) außerhalb des LCD-AA-Bereichs (54,43 × 146,65 mm)

Die Berührungsschicht ist einen Kreis größer als der Display-Bildschirm und kann Berührungsknopfbereiche oder einfach Montageberechtigung umfassen
Bei der Konstruktion des Gehäuses ist zu beachten, dass die Fensteröffnung mindestens 1,5 mm größer sein sollte als eine Seite des AA-Bereichs (um zu verhindern, dass durch Toleranzen weiße Kanten entstehen),Aber der berührungswirksame Bereich kann sich bis zum Rand des Gehäuses erstrecken, um einen "grenzenlosen" Effekt zu erzielen

Dicke Richtung: Der LCD-Bildschirmkörper beträgt 4,38 mm und die Gesamtdicke des Touchpanels beträgt 5,68 mm, was darauf hindeutet, dass die Stapelhöhe des Touchpanels + FPC + Hintergrundlichtstruktur nur 1,3 mm beträgt,der zum ultradünnen Design gehört. Bitte beachten Sie jedoch, ob dieser 5,68 mm Schaum-/Klebstoffunterstützung entspricht.

6, Vorschläge für präzise Streiks in Anwendungsszenarien

Zwei-Rad-Armaturenbrett: Zeigen Sie nicht nur einfache Geschwindigkeit. Verwenden Sie die lange Seite von 1280 um eine segmentierte Benutzeroberfläche zu erstellen - obere Hälfte Navigation (vereinfachte Kartenanzeige), mittlere Geschwindigkeit und untere Hälfte Musiksteuerung.1200nits Helligkeit unterstützt die automatische Anpassung der Lichtempfindung (maximale Helligkeit tagsüber, nachts automatisch auf unter 200nits reduziert, um Blendungen zu vermeiden).

Zentrale Steuerung landwirtschaftlicher Maschinen: Landwirtschaftliche Maschinen haben hohe Vibrationen und Staub.Der Kunde wird empfohlen, einen AG-Glanzschutzfilm (hohe Helligkeit ohne Filmdämpfung) und eine Pufferhalterung hinzuzufügen.Die I2C-Touch-Schnittstelle kann eine redundante Gestaltung physischer Tasten unterstützen (im Falle eines Touch-Fehlers kann der I2C-Bus an eine physische Tastatur angeschlossen werden).

Medizinische Ausrüstung: Diese Größe eignet sich für tragbare Ultraschall- oder Überwachungsgeräte.und die Abschirmung von MIPI-Schnittstellen erfordert zusätzliche Aufmerksamkeit. - Die Niedertemperaturstartfähigkeit von 30 °C eignet sich für Notfälle im Freien.
