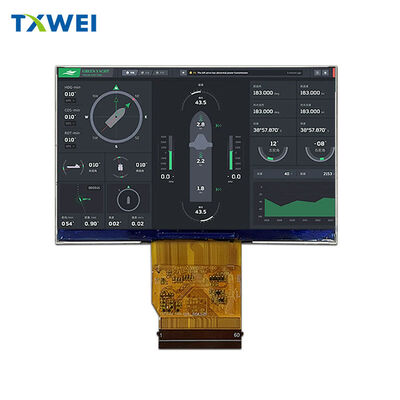

4,5-Zoll-LCD-Display mit 1920 x 1080 Pixeln, hoher Auflösung und hoher Helligkeit, Mipi-Schnittstelle, Outdoor-Instrumentenanzeige, LCD-Bildschirm

Kernübersicht

• Produkttyp: 4,45" Standard TFT LCD Modul (1920×RGB×1080 Pixel)
• Aufbau: TFT-Panel + EK79303 Treiber-IC + FPC + Weiße LED-Hintergrundbeleuchtung
• Schnittstelle: 4-Lane MIPI
• Umweltverträglichkeit: Bleifrei, RoHS-zertifiziert
• Betrachtungsrichtung: Alle Winkel (360° klare Sicht)
• Farbunterstützung: 16,7 Millionen Farben (softwarekonfigurierbar)

Wichtige Abmessungen & Gewicht

• Modulgröße: 103,50 (B) × 65,30 (H) × 2,50 (T) mm (Toleranz ±0,20 mm, sofern nicht anders angegeben)
• Aktive Fläche: 98,50 (H) × 55,40 (V) mm
• Pixelabstand: 0,0513 (H) × 0,0513 (V) mm
• Pixelanordnung: RGB Vertikaler Streifen
• Ungefähres Gewicht: TBD (wird noch ermittelt)
• FPC-Spezifikation: FPC + PI-Dicke = 0,30±0,03 mm (ungefaltet geliefert)

Stromversorgung & Hintergrundbeleuchtung

Stromversorgung

• Kernspannung (VCC): 3,0-3,3 V (typisch 3,3 V)
• Analoge Spannung (VSP): 4,8-6,0 V (typisch 5,8 V)
• Analoge Spannung (VSN): -6,0 bis -4,8 V (typisch -5,8 V)

Hintergrundbeleuchtungssystem

• Typ: Kantenbeleuchtung mit 18 weißen LEDs
• Vorwärtsspannung (VF): 16,8-19,2 V
• Vorwärtsstrom (IF): Typisch 60 mA
• Minimale Helligkeit: 1500 cd/m² (9-Punkt-Durchschnitt)
• Helligkeitsgleichmäßigkeit: Minimum 80%
• LED-Lebensdauer: 30.000 Stunden (Helligkeit sinkt auf 50 % bei 20 mA/LED; verkürzt sich bei Strom >25 mA/LED)

 Wichtige Pin-Funktionen (vereinfacht)

• Strom/Masse: VCC 3,3 V (Pins 4,5) | Mehrere GND-Pins für stabilen Betrieb
• Steuersignale: STBYB (Pin 7, Standby-Modus: High=normal, Low=Energiesparen) | RESET (Pin 8, Reset-Eingang) | U/D (Pin 11, vertikale Scanrichtung) | R/L (Pin 12, horizontale Scanrichtung)
• SPI-Kommunikation: SPI-CS (Pin 14) | SPI-SCL (Pin 23) | SPI-SDAI (Pin 24) | SPI-SDAO (Pin 25) | ROM (Pin 26, MTP-Auto-Reload-Steuerung)
• Daten/Takt: D0P/D0N bis D3P/D3N (Differenzdaten) | CLKP/CLKN (Differenztakt)
• Hintergrundbeleuchtung Stromversorgung: LEDA (Pin 60, Anode) | LEDK (Pin 59, Kathode)
• Kein Anschluss: Mehrere NC-Pins (unbenutzt)

 Optische Leistung

• Kontrastverhältnis: 1000 (min) - 1500 (typ) (gemessen bei 0° Betrachtungswinkel)
• Transmission: 6,4-7,5 % (hochtransparenter Polarisator, kein APF & Haze)
• Farbraum: 70 % NTSC (C-Light)
• Reaktionszeit: 45 ms (Tr+Tf, 25°C/0° Winkel)
• Betrachtungswinkel: Horizontal/vertikal 70° (min) - 80° (typ) (CR>10)
• Farbwerte (CIE1931): Rot (x:0,587-0,647, y:0,291-0,351) | Grün (x:0,290-0,350, y:0,491-0,551) | Blau (x:0,113-0,173, y:0,089-0,149) | Weiß (x:0,277-0,337, y:0,292-0,352)

 Umwelt & Zuverlässigkeit

• Betriebs-/Lagertemperatur: -30°C bis +85°C
• Maximale Luftfeuchtigkeit: 90 % RH (keine Kondensation)
• Bestandene Tests: Hoch-/Tieftemperatur-Lagerung/Betrieb (85°C/-30°C, 96 Std.) | Hochtemperatur/Luftfeuchtigkeit (60°C/90 % RH, 96 Std.) | Thermoschock (-30°C↔85°C, 10 Zyklen)
• Akzeptanzkriterien: Keine Funktionsfehler, fehlende Segmente, Leckagen, Blasen oder lose Teile

 Wichtige Hinweise

• TP-Fenster-Empfehlung: Einseitige Größe 0,3-0,5 mm größer als die aktive Fläche des LCM
• Kritische Parameter: Mit "*" in den Originalspezifikationen gekennzeichnet; Referenzparameter in "()", CPK-Parameter in "[]"
• Verpackungsmethode: TBD (wenden Sie sich für aktuelle Details an den Lieferanten)
