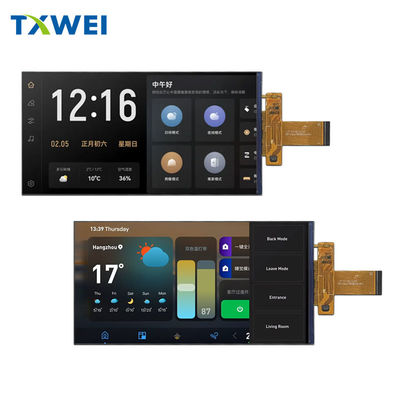

7-Zoll-TFT-LCD-Bildschirm MIPI High-Definition-Bildschirm 720*1440 LCD-Display IPS Smart-Home-Panel Farbbildschirm

TXW700185B0 Schlüsselparameterübersicht

Die Diagonale des Bildschirms beträgt 6,9 Zoll und die Gesamtform des Moduls beträgt 80,21 mm breit, 162,34 mm hoch und 2,22 mm dick.

Die effektive Anzeigebereich beträgt 78,02 mm × 156,04 mm, was 720 horizontale und 1440 vertikale Pixel entspricht.

Jedes horizontale Pixel ist weiter in drei Unterpixel unterteilt: rot, grün und blau.

Das Pixel Abstand ist 0,10836 mm × 0,10836 mm, und die Pixel-Anordnung ist eine klassische

RGB vertikaler Streifen.

Der LCD-Modus ist normalerweise schwarzer Übertragungsart, angetrieben durch TFT-Aktivmatrix; Auf, unten, links und rechts können alle Richtungen

Der Fahrer-IC wird mit einem Schaltflächenverhältnis von mehr als 1000:1 ausgerüstet.

übernimmt Sitronix GC9703C, mit einer 4-spurigen MIPI DSI-Schnittstelle, und unterstützt bis zu 16,7 M Farbsoftware Farbauswahl.

Der Hintergrundlichtteil verwendet 16 weiße LED-Leuchten mit Randlichtstruktur; Eine einzelne LED hat eine Vorwärtsspannung von 22,4 V bis 26,4 V

bei einem Strom von 40 mA mit einer typischen Gesamthelligkeit von 300 cd/m2 und einer garantierten Mindesthelligkeit von 250 cd/m2.

Die Helligkeitsgleichheit beträgt ≥ 75% und die LED hat eine Lebensdauer von 30000 Stunden (endendlich 20 mA und eine Helligkeitsreduktion von 50%).

Die Gleichstromversorgung ist in zwei Kanäle unterteilt: VCI liefert analoge und DC-DC, mit einem Spannungsbereich von 2,8 V bis 3,3 V, typischerweise

3.3 V; IOVCC liefert digitale E/Ausgänge mit 1,8 V bis 3,3 V, typischerweise 3,3 V. Das Modul arbeitet bei Temperaturen

bei Lagertemperaturen zwischen -20 °C und +70 °C, bei Lagertemperaturen zwischen -30 °C und +80 °C und einer maximalen relativen Luftfeuchtigkeit von 90% RH.

Die Niedrigstufe des Reset-Pins ist wirksam und hat eine minimale Impulsbreite von 10 μs. Nach dem Release des RESETs dauert es 15 ms, bis der Befehl gesendet wird.

Wenn aus dem Sleep-Out-Modus zurückgesetzt wird, kann der Sleep-Out-Befehl nicht innerhalb von 120 ms gesendet werden.

Die Gesamtlänge von FPC beträgt 44,57 mm, die Fingerfläche ist 14,5 mm, der Abstand

zwischen 30 Pins ist 0,5 mm, die Endstahlverstärkung Dicke ist 0,1 mm, und der Biegeradius kann wiederholt 10 Mal gebogen werden

ohne Bruch innerhalb von 2 mm.

Das Gewicht der gesamten Maschine ist zu messen und anzugeben.

Das Fenster muss 0,3 mm bis 0,5 mm größer sein als die wirksame Fläche des Moduls, um eine ausreichende Passmarge zu gewährleisten.

mit RoHS-Bleifreiheitsanforderungen.

TXW700185B0, mit seiner 6,9 Zoll schmalen Lünette, vollem Blickwinkel, hoher Helligkeit, breitem Temperaturbereich und MIPI High-Speed-Schnittstelle,

wurde umfassend entwickelt und in folgende Szenarien eingeführt:

In einem intelligenten Cockpit: Informationsbildschirm für die zentrale Steuerung, Fahrgast-Unterhaltungsbildschirm, Rückenkopfschirm, 360°

Umgebungssicht.
Zwei-/Drei-Rad-Fahrt: hochwertige Elektromotorrad-Instrumententafel, neue Energiescooter-Zentralsteuerung, gemeinsame

Navigationsbildschirm für Elektrofahrräder.
Industriehandheld: PDA-Datenerfassungsgerät, Barcode-Scanner, Infrarot-Wärmebildgerät, explosionssicheres Tablet für Industriezwecke.
Medizinische Elektronik: tragbare Ultraschallgeräte, Vitalsignals, Infusionspumpen, Zahn- und Augenarztgeräte

Anzeigenfenster.
Test und Messung: Oszilloskop, Spektrumanalysator, Logikanalysator, Leistungsüberwachungskonsole.
- Außen gewerbliche Nutzung: Interaktive Bildschirme für Schnellversandschränke, Selbstbedienungs-Tanker, Szenenführer,

IntelligentMüllsortierkioske.
¢ Marine-Schiffelektronik: Schiffsgestützte Navigations-GMDSS, Sonar-Fischdetektor, Radar-Sekundärbildschirm, intelligente Schaltplatte für Yachten.
¢ Intelligente Landwirtschaft: unbemannte Zentralsteuerung für Traktoren, Präzisionssäen, Bodenstation für landwirtschaftliche unbemannte Luftfahrzeuge, Gewächshaus

Umweltüberwachungseinrichtung.
- Sicherheitsnotfälle: Polizei- und Strafverfolgungsbehörden, Brandthermographische Helme, Minenpersonal-Positionierungsterminals,

Handgeräte für Notfallkommunikation.
Militärische Verstärkung: Individuelles taktisches Daten-Terminal, Schusssteuerungs-Display, Notfalltablet,

eine tragbare Bodensteuerungseinheit für unbemannte Luftfahrzeuge.
Die TXW700185B0 verfügt über einen breiten Temperaturbereich, eine lange Lebensdauer, eine hohe Helligkeit und einen vollen Blickwinkel.

Eine Lösung für Ingenieure, um ihr Bildschirmerlebnis zu verbessern, indem sie auch in rauen Umgebungen klare Bilder erhalten.
