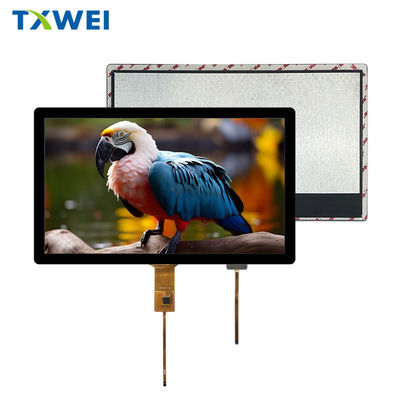

13,3 Zoll 1920*1080 Auflösung IPS TFT LCD kapazitives Touchpanel mit EDP-Schnittstelle Touchscreen

Shenzhen Tianxianwei Technology Co., Ltd. TXW133008B0-CTP-LCD-Display-Modul:

Perfekte Integration von hoher Leistung und hoher Zuverlässigkeit,Das TXW133008B0-CTP-LCD-Modul von Shenzhen Tianxianwei Technology Co., Ltd., ein 13,3-Zoll-TFT-LCD+CTP-Modul, ist zu einer idealen Wahl für viele Industrie-, Handels-,und medizinische Anwendungen aufgrund seiner hohen Auflösung, bleifreier Prozess, kapazitiver Touchscreen und breiter Temperaturbereich.Dieses Modul verwendet eine bleifreie Technologie, erfüllt Umweltanforderungen und eignet sich für grüne elektronische Produkte.Bereitstellung einer klaren und empfindlichen Bildqualität, die komplexe Grafiken oder hochauflösende Videos perfekt präsentieren kann.Der kapazitive Touchscreen hat eine G+G-Struktur und ist mit GT9271 Treiber-IC ausgestattet, um eine empfindliche und genaue Berührungsantwort zu gewährleisten, die den Nutzern ein reibungsloses interaktives Erlebnis bieten.

Der Betriebstemperaturbereich beträgt 0 °C bis +50 °C und der Lagertemperaturbereich -20 °C bis +60 °C, was sich an verschiedene Umweltbedingungen anpassen und einen langfristigen stabilen Betrieb gewährleisten kann.Verwendung einer weißen LED-Hintergrundbeleuchtung mit einer Helligkeit von bis zu 280 cd/m2, ein Kontrastverhältnis von bis zu 1000:1, und eine Reaktionszeit von 25 ms, bietet hervorragende Display-Effekte und kann auch in dynamischen Bildern die Klarheit ohne Geister erhalten.

In Bezug auf die Schnittstellen verwendet das Modul eine 2-spurige EDP-Schnittstelle, um eine hohe Geschwindigkeit und Stabilität der Datenübertragung zu gewährleisten und die Übertragung und Anzeige von Bildsignalen in hoher Qualität zu ermöglichen.Die Spannung der Stromversorgung I/O beträgt 2.5V bis 3.3V, mit einer typischen Stromversorgungsspannung von 2,8V. Der Stromverbrauch und die Leistungsauslösung haben in verschiedenen Modi klare Parameter, die eine Grundlage für die Stromversorgungsgestaltung bilden.

Die äußeren Abmessungen des Moduls sind 305,20 mm (W) × 178,10 mm (H) × 2,60 mm (T), mit einem Gewicht von nur 730 g, wodurch die Integration und Installation einfach ist,und für Anwendungen mit begrenztem Platz geeignetDie Größe des kapazitiven Touchscreen beträgt 319,74 mm (W) × 191,22 mm (H) × 5,50 mm (T), was eine gute Kompaktheit bei gleichzeitiger vollständiger Funktionalität gewährleistet.mit einer Breite von mehr als 20 mm,Die Funktion jedes Pins ist klar angegeben, um die Zuverlässigkeit und Kompatibilität der Verbindung sicherzustellen.

Die interne Schaltung wurde sorgfältig optimiert, mit detaillierten Beschreibungen der Ausgangsschaltung des HPD-Signals sowie der Eingangschaltkreise von BLUEUNABLE und BLUEPUNGEDIM,Bereitstellung reichhaltiger Entwurfsdetails für Entwickler und Erleichterung eines tieferen Verständnisses des internen Arbeitsprinzips des Moduls.

Dieses Modul hat eine ausgezeichnete Zuverlässigkeit gezeigt und mehrere Tests wie Hochtemperaturlager, Niedertemperaturlager, Hochtemperaturbetrieb, Niedertemperaturbetrieb bestanden.Aufbewahrung bei hoher Temperatur und hoher Feuchtigkeit, was seine hervorragende Anpassungsfähigkeit und Stabilität gegenüber der Umwelt unter Beweis stellt und einen langfristigen stabilen Betrieb in verschiedenen komplexen Umgebungen gewährleistet.Diese Versuchsprojekte decken verschiedene extreme Umweltbedingungen ab, umfassende Bewertung der Leistung und Qualität der Module und Bereitstellung zuverlässiger Produkte für Kunden.
Zusammenfassend kann gesagt werden, dass das TXW133008B0-CTP-LCD-Displaymodul mit seiner hohen Leistung, hohen Zuverlässigkeit und seinen vielfältigen Funktionen zu einem wettbewerbsfähigen Produkt auf dem Markt geworden ist.die strengen Anforderungen moderner elektronischer Geräte an Anzeigemodule erfüllen.

LCM-PINBeschreibung:

Dieses 13,3-Zoll-LCD-Display-Modul TXW133008B0-CTP ist ein für verschiedene Branchen zugeschnittenes Display-Artefakt.

medizinische Ausrüstung
Anwendungsbeispiel: Auf einem medizinischen Monitor kann seine hochauflösende Anzeige wichtige Vitalzeichendaten wie Elektro-Kardiogramm und Sauerstoffsättigung des Blutes der Patienten genau anzeigen.Sicherstellung, dass das medizinische Personal Informationen genau lesen und rechtzeitig Diagnosen stellen kann.
Vorteile: Genaue Farbexpression, die medizinische Bilder deutlich darstellen kann und Ärzten bei der Diagnose hilft;Eine starke Störungssicherung gewährleistet einen stabilen Betrieb in komplexen medizinischen Umgebungen.
Industrielle Kontrolle
Anwendungsbeispiel: In Produktionslinien der industriellen Automatisierung wird es zur Steuerung von Anzeigebildschirmen verwendet, die den Echtzeitbetriebsstatus, die Parametereinstellungen usw. anzeigen können.der Produktionslinie.
Vorteile: Hohe Helligkeit und Kontrast, die auch bei starkem Licht in Werkstätten eine klare Sicht gewährleisten; breiter Temperaturbereich,Anpassungsfähig an Temperaturänderungen in Industrieumgebungen■ hohe Zuverlässigkeit, Verkürzung der Ausfallzeiten.
Werbeanzeige
Anwendungsbeispiel: Bei digitaler Beschilderung oder interaktiven Display-Bildschirmen in Einkaufszentren wird die Aufmerksamkeit der Kunden mit hochauflösenden und bunten Display-Effekten auf sich gezogen.Produktinformationen oder Werbeaktivitäten anzeigen.
Vorteile: hohe Auflösung und lebendige Farben, die die Aufmerksamkeit der Kunden auf sich ziehen und die Wirksamkeit der Werbung erhöhen;Die Touchscreen-Funktion ermöglicht eine interaktive Erfahrung und verbessert das Engagement der Benutzer.
Überwachungssystem
Anwendungsbeispiel: Im Sicherheitsüberwachungszentrum werden die Bilder von Überwachungskameras angezeigt.Seine hohe Auflösung und sein hoher Kontrast helfen, Details im Überwachungsbereich deutlich zu erkennen.
Vorteile: Hohe Auflösung und Kontrast, die dazu beitragen, Details in Überwachungsmaterial deutlich zu erkennen; hohe Helligkeit sorgt für eine klare Sicht auch in hellen Umgebungen im Überwachungszentrum.
Ausrüstung für Bildung
Anwendungsbeispiel: Bereitstellung einer übersichtlichen Darstellung von Lehrinhalten für Lehrer und Schüler auf elektronischen Whiteboards oder Unterrichtsmaschinen, wie z. B. Kursmaterialien, Videos usw.
Vorteile: Große Bildschirmgröße, geeignet für die Klassenzimmerumgebung, so dass die Schüler in der hinteren Reihe den Unterrichtsinhalt deutlich sehen können; Funktion des Touchscreen,Bequem für die Interaktion und den Betrieb von Lehrer und Schüler.
