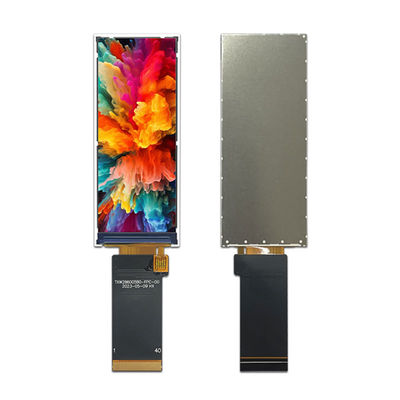

40 Pin 2,86 Zoll TFT LCD-Display 376×960 HVGA mit ST7701SN Treiber IC RGB-Schnittstelle

MOQ:	1 Stück
Preis:	negotiations
Standardverpackung:	Verpackung
Lieferfrist:	5-8day
Zahlungs-Methode:	L/C, T/T
Lieferkapazität:	100000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Shenzhen

Markenname

TXWEI

Zertifizierung

ISO9001 IS014001 IATF16949

Modellnummer

TXW286005B0

Anzahl der Pixel:

376*960

Sichtrichtung:

Helle:

300 Nits

Aktivbereich:

26.51*67,68 mm

Umrissgröße:

31.2*76.6*2.05mm

Betriebstemperatur:

-20+70°C

Speichertemperatur:

-30+80°C

Lcm pin n zählen:

40PIN

LCM-Schnittstelle:

RGB 24-Bit-Schnittstelle

Modellnummer:

TXW286005B0

Hervorheben:

ST7701SN TFT-LCD-Display

2.86 Zoll TFT-LCD-Display

TFT-LCD-Display mit 40 Pins

Beschreibung des Produkts

MCU 2,86 Zoll TFT-LCD, 2,86"376*960Beschreibung des HVGA-LCD-Displays

TXW286005B0 ist ein 2,86 Zoll diagonales TFT-LCD-Modul mit einer Auflösung von HVGA 376*960 Pixel

Produktschnelle Details:

1. LCD Größe: 2,86 ̊ TFT

2- Entschlossenheit:376*960

3Blickwinkel: 12 Uhr

4. Umriss Dimension:31.2 mal 76,6 mal 2.05mm

5.Aktivbereich:26.51 mal 67.68

6. Schnittstellentyp:RGB24-BIT-Schnittstelle

7. Touch-Panel: Ohne Touch-Panel ((Anpassbar)

8. Temperatur: Oberste -20°C bis +70°C; Tst -30°C bis +80°C

Merkmale des Produkts:

1.TXW286005B0 ist ein 3,5-Zoll-Diagonalbildschirm mit 376xRGBx960-Full-Colour-TFT-LCD-Display.
2Dieses Modul unterstützt RGB-Schnittstellen. Die Modulgröße des Modells TXW286005B0 beträgt 31,2 * 76,6 * 2,05 mm mit einer effektiven Fläche von 26,51 * 67,68 mm;
3.TXW286005B0 und ST7701SN Steuerung sind auf dem Modul integriert, mit einem logischen Stromversorgungsspannungsbereich von 2,8V bis 3,3V.
4. kann in einem Temperaturbereich von -20 °C bis +70 °C arbeiten; sein Lagertemperaturbereich beträgt -30 °C bis +80 °C.
5.TXW286005B0 ist ein vertikaler LCD-Modul mit einer Helligkeit von 300cd/m2. Wenn Sie ihn als Landschaftsmodus verwenden oder die Helligkeit erhöhen möchten, kontaktieren Sie uns bitte für weitere technische Unterstützung.

Dieses 2,86-Zoll-FT-LCD-Modul eignet sich für Produkte wie Lesepennen, intelligente Musikinstrumente, Wasserreiniger, Kaffeemaschinen, Öfen, Lautsprecher, Handheld-Geräte usw.

Häufige Fragen:

Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.

Was ist mit der Vorlaufzeit?
A: Für Produkte, die nicht mehr auf dem Lager sind, müssen die Vorräte sofort geprüft werden. 1 bis 1,5 Wochen für die Neuaufbereitung der Proben. 4-6 Wochen für die Massenproduktion. Für Designprodukte 2-3 Tage für den Vorschlag für eine Gegenzeichnung;2 Wochen für die Probenahme bei der Genehmigung der Zeichnung; 5-6 Wochen für Versuchs-/Massenproduktion bei der Musterzulassung.

Q3. Haben Sie eine MOQ-Grenze für Muster- und Produktionsbestellungen?
A: Niedriges MOQ. 3-5 Stück für die Probenprüfung sind verfügbar. Massenproduktion MOQ ist normalerweise 1K / Los. Wir unterstützen qty niedriger als MP MOQ für Trail-run / PP-run-Bestellung.

F4: Wie versenden Sie die Waren und wie lange dauert die Ankunft?
A: Versand per DHL, UPS, FedEx oder TNT. Die Ankunft dauert 5-7 Tage. Luft- und Seeschifffahrt sind ebenfalls optional.

F. Wie kann eine Bestellung für ein LCD-Modul durchgeführt werden?
A: Zunächst lassen Sie uns Ihre Anforderungen oder Anwendung wissen.
Zweitens zitieren wir nach Ihren Anforderungen oder Vorschlägen.
Drittens bestätigt der Kunde die Proben und stellt eine Kaution für die formale Bestellung ein.
Viertens organisieren wir die Produktion.

Produkt:	2.86 Zoll TFT	Berührungsschirm:	Ohne TP (Anpassbar)
Die Entschließung:	376*960	Blickrichtung:	Um 12 Uhr.
Schnittstelle:	RGB 24-BIT-Schnittstelle	Nummer des Pins:	40 Stifte
Verbindung:	Stecker (anpassen)	Oberflächenleuchtigkeit:	300 Cd/m2
Betriebstemperatur:	-20°C bis +70°C	Einhaltung der Vorschriften:	REACH- und RoHS-konform

MCU 2,86 Zoll TFT-LCD, 2,86 " 376x960 HVGA-LCD-Display Zeichnung

40 Pin 2,86 Zoll TFT LCD-Display 376×960 HVGA mit ST7701SN Treiber IC RGB-Schnittstelle 0

40 Pin 2,86 Zoll TFT LCD-Display 376×960 HVGA mit ST7701SN Treiber IC RGB-Schnittstelle 1

Eigenschaften der Hintergrundbeleuchtungseinheit

Das Hintergrundlichtsystem ist ein Randbeleuchtung mit 4 weißen LEDs.

in den folgenden Tabellen dargestellt sind.

Eigenschaften	Symbol	- Ich weiß nicht.	Typ	Max, du bist ein guter Mann.	Einheit	Anmerkungen
Vorwärtsspannung	V_F	2.8	- Ich weiß nicht.	3.2	V	- Ich weiß nicht.
Vorwärtsstrom	Ich..._F	- Ich weiß nicht.	80	- Ich weiß nicht.	mA	- Ich weiß nicht.
Lichtdichte (mit LCD)	Lv	- Ich weiß nicht.	250	- Ich weiß nicht.	cd/m²	- Ich weiß nicht.
Lebensdauer der LED	N/A	- Ich weiß nicht.	30,000	- Ich weiß nicht.	Hrs.	Anmerkung 1

TFT DCCSchleimStatistiken

Eigenschaften	Symbol	- Ich weiß nicht.	Das ist typisch.	Max, du bist ein guter Mann.	Einheit
Versorgungsspannung für E/A	VDDIO	1.65	1.8	3.3	V
Versorgungsspannung für Gleichspannung	VDD	2.6	2.8	3.3	V
Aktueller Verbrauch	Ich..._DD	- Ich weiß nicht.	- Ich weiß nicht.	50	mA
Aktueller Verbrauch	Ich..._DD-Schlaf	- Ich weiß nicht.	- Ich weiß nicht.	150	uA

Modulfunktion Beschreibung

Nummer der Anschrift.	Symbol	LCMFunktionell	Anmerkungen
1 bis 2	LEDA	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
3 bis 4	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
5	GND	Stromversorgung
6	Zurücksetzen	Setzen Sie das Signal-Eingabe-Terminal zurück.
7	CS	Chip-Auswahlsignal.
8	SCL	Serielle Uhrsignal.
9	SDA	Seriendaten-Eingabe-/Ausgabe-Pin.
10 bis 33	D0 bis D23	RGB-Schnittstellen-Datenbus.
34	HSYNC	Liniensynchrone Signale für den Betrieb der RGB-Schnittstelle.
35	VSYNC	Bildsynchrone Signale für den Betrieb der RGB-Schnittstelle.
36	DCLK	Punkt-Uhrsignal für den Betrieb der RGB-Schnittstelle.
37	DE	Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle.
38	VCC	Stromversorgung für LCD.
39	Zulassung	Stromversorgung für E/A.
40	GND	Stromversorgung

Optische Eigenschaften
