| MOQ: | 1 Stück |
| Preis: | negotiations |
| Standardverpackung: | Verpackung |
| Lieferfrist: | 5-8day |
| Zahlungs-Methode: | L/C, T/T |
| Lieferkapazität: | 100000 Stück |
2.86" TFT 376x960, TFT LCD 2,86 Zoll Beschreibung

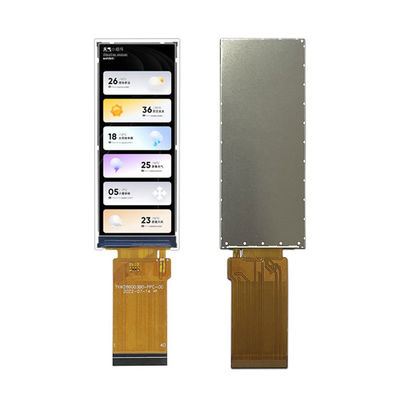

Das TFT-LCD-Modul TXW286003B0 ist ein QVGA 376 × 960-Full-Colour-Display im vertikalen Modus mit einer Diagonale von 2,86 Zoll.Die Abdeckplatte/Kabel/Touch kann angepasst werdenDie Modulgröße des Modells TXW286003B0 beträgt 31,2 * 76,6 * 2,05 mm mit einer effektiven Fläche von 26,51 * 67,68 mm.
Das TXW286003B0 integriert einen Steuerungsschaltfläche-IC ST7701SN oder gleichwertigen Steuerungsschaltfläche-IC auf dem Modul mit einem logischen Stromversorgungsspannungsbereich von 5,6 V bis 6,4 V. Der typische Wert beträgt 5,6 V.Die Oberflächenhelligkeit beträgt 600 cd/m2 (Nits)Die Betriebstemperatur dieses Modells beträgt -20 bis 70 Grad Celsius und die Lagertemperatur -30 bis 80 Grad Celsius.
Dieses Modell wurde in Produkten wie Lesepennen, intelligenten Musikinstrumenten, Wasserreinigern, Kaffeemaschinen, Öfen, Lautsprechern, Handgeräten usw. weit verbreitet.
Produktschnelle Details:
1. LCD Größe: 2,86 ̊ TFT
2- Entschlossenheit:376*960
3Blickwinkel: 12 Uhr
4. Umriss Dimension:31.2 mal 76,6 mal 2.05mm
5.Aktivbereich:26.51 mal 67.68
6. Schnittstellentyp:MIPI 2 LANE
7. Touch-Panel: Ohne Touch-Panel ((Anpassbar)
8. Temperatur: Oberste -20°C bis +70°C; Tst -30°C bis +80°C
| Produkt: | 2.86 Zoll TFT | Berührungsschirm: | Ohne TP (Anpassbar) |
| Die Entschließung: |
376*960 |
Blickrichtung: | Um 12 Uhr. |
| Schnittstelle: |
MIPI 2 LANE |
Nummer des Pins: | 40 Stifte |
| Verbindung: | Stecker (anpassen) | Oberflächenleuchtigkeit: | 600 Cd/m2 |
| Betriebstemperatur: | -20°C bis +70°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Produktvorteile
1.IPS Vollblickwinkel ((80/80/80/80). Sehr guter Blickwinkel. Perfekt für verschiedene Arten von Anwendungen, unabhängig davon, ob auf der Oberseite, auf dem Tisch oder verwendet Handheld, etc.
2.Exzellente Anzeigeleistung der Hintergrundfarbe, der Leuchtkraft, des Blickwinkels und der Intensität usw.
3.Hochwertigkeit für industrielle und medizinische Anwendungen.
4.Flexibel mit oder ohne resistiven Touchscreen. Wir können auch für Kunden maßgeschneiderte CTP (kapazitive Touchscreen) entwerfen. FPC ist auch anpassbar.
5.Preislich wettbewerbsfähige Lösung mit guter Qualität unter den gleichartigen in der LCD-Industrie.
6Einfach zu installieren und leicht zu warten.
2.86 Zoll TFT-LCD-Display Zeichnung
AbsoluteMAusgangszoneRatings
| Eigenschaften | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur der LCM | TOPR | - 20 | +70 | °C |
| LCM-Speichertemperatur | TSZG | - 30 | +80 | °C |
| Luftfeuchtigkeit | RH | - | 90 | % |
TFT DCCEigenschaften
| Eigenschaften | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Versorgungsspannung für E/A | VDDIO | 1.65 | 3.3 | 3.3 | V |
| Versorgungsspannung für Gleichspannung | VDD | 2.6 | 3.3 | 3.3 | V |
| Aktueller Verbrauch | Ich...DD | - Ich weiß nicht. | - Ich weiß nicht. | 50 | mA |
| Ich...DD-Schlaf | - Ich weiß nicht. | - Ich weiß nicht. | 150 | uA |
Eigenschaften der Hintergrundbeleuchtungseinheit
Das Hintergrundlichtsystem ist ein Randbeleuchtung mit 4 weißen LEDs.
in den folgenden Tabellen dargestellt sind.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 11.2 | 13.2 | V | - | |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 40 | - | mA | - |
| Lichtdichte (mit LCD) | Lv | 600 | cd/m2 | - | ||
| Lebensdauer der LED | N/A | - Was ist los? | 30,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
Modulfunktion Beschreibung
| Nummer der Anschrift. | Symbol | LCMFunktionell | Anmerkungen |
| 1 | GND | Stromversorgung | |
| 2 | MIPI_0P | Positive Polarität der Niederspannungsdifferenzdaten 3 Signal | |
| 3 | MIPI_0N | Negative Polarität von Niederspannungsdifferenzdaten 3 | |
|
4 |
GND | Stromversorgung | |
| 5 | MIPI_1P | Positive Polarität der Niederspannungsdifferenzdaten 3 Signal | |
| 6 | MIPI_1N | Negative Polarität von Niederspannungsdifferenzdaten 3 | |
| 7 | GND | Stromversorgung | |
| 8 | CLKP | Positive Polarität des Niederspannungsdifferential-Uhrsignals | |
| 9 | CLKN | Negative Polarität des Niederspannungsdifferential-Uhrsignals | |
| 10 | GND | Stromversorgung | |
| 11 | MIPI_2P ((NC) | NC | |
| 12 | MIPI_2N ((NC) | NC | |
| 13 | GND | Stromversorgung | |
| 14 | MIPI_3P ((NC) | NC | |
| 15 | MIPI_3N ((NC) | NC | |
| 16 bis 17 | GND | Stromversorgung | |
| 18 bis 19 | Die in Absatz 1 genannten Anforderungen gelten nicht. | PVersorgungEingang und Ausgang:1.65V ~ 3.3V | |
| 20 bis 21 | ID0~ID1 | Der MCU-Schnittstellenmodus wird ausgewählt | |
| 22 bis 23 | NC | NC | |
| 24 | Zurücksetzen | Setzen Sie das Signal-Eingabe-Terminal zurück. | |
| 25 bis 26 | NC | NC | |
| 27 | GND | Stromversorgung | |
| 28 bis 29 | LEDK | Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. | |
| 30 | GND | Stromversorgung | |
| 31 | NC | NC | |
|
32 bis 33 |
GND | Stromversorgung | |
| 34 | NC | NC | |
| 35 bis 36 | LEDA | Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung. | |
| 37 | GND | Stromversorgung | |
| 38 bis 39 | VCC 3,3 V | Stromversorgung für LCD. | |
| 40 | NC | NC |
Optische Eigenschaften
2.86 Zoll Touch-LCD-Module
Kundenbetreuung
1.Bevor wir einen offiziellen Vertrag mit unserem Kunden unterzeichnen, werden wir helfen, eine professionelle Lösung auf der Grundlage von Kundenprojektinformationen zu analysieren und zu finden, um eine optimale Lösung zu finden.
2Ihre Anfrage bezüglich unserer Produkte oder Preise wird innerhalb von 24 Stunden beantwortet.
3- Informieren Sie unsere Kunden über den Produktionsprozess und helfen Sie bei der Qualitätsprüfung in der Fabrik, wenn nötig.
4. Einjährige Garantie für unser LCD-Display nach Lieferung. Alle Mängel können innerhalb der Garantiezeit zurückgegeben und ersetzt werden.
5Der Käufer kann einen Techniker für kostenlose Ausbildung vor der Lieferung zu unserer Fabrik schicken.
6Wir konzentrieren uns auf die Schaffung von Werten für unsere Kunden. Für notwendige technische oder kommerzielle Unterstützung organisieren wir ein Telefonat, einen Online-Technischen Service oder eine lokale Hilfe vor Ort.etc. um den unterschiedlichen Bedürfnissen der Kunden gerecht zu werden.
Video
Video
Video
Video
Video
Video
Video
Video
Video
Video
Video
|
|
