| MOQ: | 1 Stück |
| Preis: | negotiations |
| Standardverpackung: | Verpackung |
| Lieferfrist: | 5-8day |
| Zahlungs-Methode: | L/C, T/T |
| Lieferkapazität: | 100000 Stück |
1TFT-Bildschirm mit 0,9-Zoll-Bar 170*320 Pixel
Produktschnelle Details:
1. LCD Größe: 1,9 ̊ TFT
2- Entschlossenheit:170*320
3Blickwinkel: 12 Uhr
4. Umriss Dimension:25.8 mal 49.72 mal 1.43mm
5.Aktivbereich:22.7 ((H) * 42.72 ((V)
6. Schnittstellentyp:MCU 8 BIT
7. Touch-Panel: Ohne Touch-Panel ((Anpassbar)
8. Temperatur: Oberste -20°C bis +70°C; Tst -30°C bis +80°C
| Produkt: | 10,9 Zoll TFT | Berührungsschirm: | Ohne TP (Anpassbar) |
| Die Entschließung: |
170*320 |
Blickrichtung: | Um 12 Uhr. |
| Schnittstelle: | MCA | Nummer des Pins: | 30 Stifte |
| Verbindung: | Stecker (anpassen) | Oberflächenleuchtigkeit: | 350 Cd/m2 |
| Betriebstemperatur: | -20°C bis +70°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Kundenbetreuung
1.Bevor wir einen offiziellen Vertrag mit unserem Kunden unterzeichnen, werden wir helfen, eine professionelle Lösung auf der Grundlage von Kundenprojektinformationen zu analysieren und zu finden, um eine optimale Lösung zu finden.
2Ihre Anfrage bezüglich unserer Produkte oder Preise wird innerhalb von 24 Stunden beantwortet.
3- Informieren Sie unsere Kunden über den Produktionsprozess und helfen Sie bei der Qualitätsprüfung in der Fabrik, wenn nötig.
4. Einjährige Garantie für unser LCD-Display nach Lieferung. Alle Mängel können innerhalb der Garantiezeit zurückgegeben und ersetzt werden.
5Der Käufer kann einen Techniker für kostenlose Ausbildung vor der Lieferung zu unserer Fabrik schicken.
6Wir konzentrieren uns auf die Schaffung von Werten für unsere Kunden. Für notwendige technische oder kommerzielle Unterstützung organisieren wir ein Telefonat, einen Online-Technischen Service oder eine lokale Hilfe vor Ort.etc. um den unterschiedlichen Bedürfnissen der Kunden gerecht zu werden.
1.9" TFT-LCD-Display Zeichnung
Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist eine Kantenbeleuchtung mit 4 weißen LEDs, deren Eigenschaften in den folgenden Tabellen dargestellt sind.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 2.8 | - Ich weiß nicht. | 3.3 | V | - Ich weiß nicht. |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 80 | - Ich weiß nicht. | mA | - Ich weiß nicht. |
| Lichtdichte (mit LCD) | Lv | - Ich weiß nicht. | 500 | - Ich weiß nicht. | cd/m2 | - Ich weiß nicht. |
| Lebensdauer der LED | N/A | - Ich weiß nicht. | 30,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
Modulfunktion Beschreibung
| Nummer der Anschrift. | Symbol | LCMBeschreibung |
| 1 | GND | Auf den Boden. |
| 2 | VCC | Stromversorgung für LCD. ((2.6-3.3V) |
| 3 | IM2 | |
| 4 | IM1 | |
| 5 | Zurücksetzen | Setzen Sie den Signal-Eingabe-Pin zurück. |
| 6 | CS | Chip-Auswahlsignal. |
| 7 | Die Kommission hat die Kommission aufgefordert, | Registrieren Sie das Signal. |
| 8 | WR ((SPI_RS) | Schreiben Sie ein Stroboskopsignal. |
| 9 | Forschung und Entwicklung | Lesen Sie das Stroboskopsignal. |
| 10 | SDA | Seriendaten-Eingabe-/Ausgabe-Pin. |
| 11 bis 18 | DB0-DB7 | MCU-Parallell-Interface-Datenbus. |
| 19 | TE | Umschalten Sie den Kopplungspuls für einen zerreißenden Effekt. |
| 20 | LEDA | Stromversorgung für LED-Hintergrundlicht-Anoden-Eingang. |
| 21 | LEDK1 | Stromversorgung für LED-Hintergrundlicht-Kathoden-Eingang. |
| 22 | LEDK2 | Stromversorgung für LED-Hintergrundlicht-Kathoden-Eingang. |
| 23 | LEDK3 | Stromversorgung für LED-Hintergrundlicht-Kathoden-Eingang. |
| 24 | LEDK4 | Stromversorgung für LED-Hintergrundlicht-Kathoden-Eingang. |
| 25 | GND | Auf den Boden. |
| 26 | TP_RST | CTP_Reset Signal-Eingabe-Pin. |
| 27 | TP_SCL | CTP_Clock Signal |
| 28 | TP_SDA | CTP_Daten-Nummer |
| 29 | TP_INT | CTP_STOP Signal |
| 30 | GND | Auf den Boden. |
RPrüfpunkt für die Zuverlässigkeit
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +70°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleckage sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -30°C / 96H | |
| 3 | Hochgeschwindigkeit. | +60°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -20°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 50°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -20°C ((30min) ~60°C (30min),10 Zyklen |

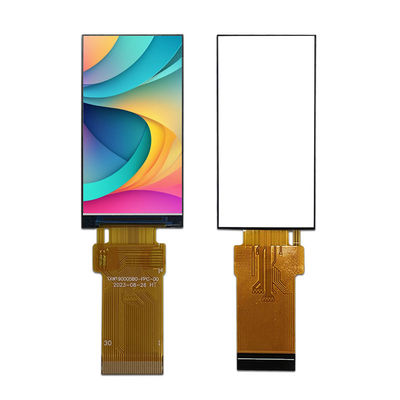

1.9" Inch Touch LCD Modul Echtes Produktbild
Warum Sie uns wählen
1Wir bieten LCD-Display-Kustomlösung
Hat Ihr Produkt spezielle Anforderungen an die Anwendung, elektrische Spezifikationen, optische Spezifikationen, Berührungsmerkmale oder mechanische Abmessungen, die maßgeschneiderte Displays erfordern?TXWEI kann Ihren kundenspezifischen LCD Anforderungen gerecht werden.
2. Gesamtlösungen für Touchscreen und Display
Sind Sie besorgt über die Montage des Touch- und Display-Bildschirms?Zwei Jahrekann eine individuelle und standardmäßige Touchscreen-Lösung einschließlich resistiver und kapazitiver Multi-Touch-Lösungen, einschließlich Luft- und Optikbindungsdienste, anbieten.
3- Verpflichtung zur Qualitätssicherung
TXWEI ist nach ISO9001:2015 und ISO14000 qualifiziert, erfüllt die RoHS, REACH und andere Umweltvorschriften in den globalen Märkten.Zuverlässigkeits- und Alterungstests.
4. Langfristige Versorgung
Unter normalen Umständen können die von uns empfohlenen Produkte für mehr als 5 Jahre geliefert werden.Wir machen im Voraus alternative Pläne, um Ihre langfristigen Versorgungsbedürfnisse zu gewährleisten..
