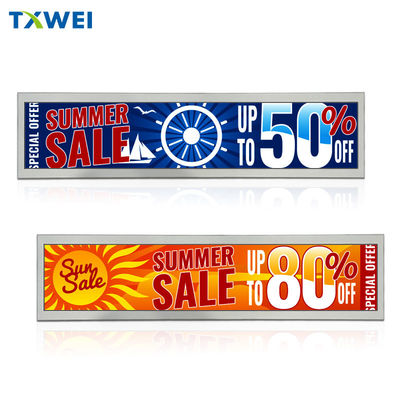

19 Zoll TFT-LCD 1920x320 mit LVDS-Schnittstelle und TFT-LCD-Display
Produktschnelle Details:
1. LCD Größe: 19 ′′ TFT
2Auflösung: 1920x320
3Blickwinkel: 12 Uhr
4. Umriss Dimension:500*119,6*21mm
5.Aktivbereich:476.65 mal 89.37
6. Schnittstellentyp:LVDS
7. Touch-Panel: Ohne Touch-Panel ((Anpassbar)
8. Temperatur: oberste 0°C bis +50°C; Tst -20°C bis +60°C
| Produkt: | 19 Zoll TFT | Berührungsschirm: | Ohne TP (Anpassbar) |
| Die Entschließung: | 1920x320 | Blickrichtung: | Um 12 Uhr. |
| Schnittstelle: | LVDS | Nummer des Pins: | 30 Stifte |
| Verbindung: | Stecker (anpassen) | Oberflächenleuchtigkeit: | 700 bis 1500 Cd/m2 |
| Betriebstemperatur: | -0°C bis +50°C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Kundenbetreuung
1.Bevor wir einen offiziellen Vertrag mit unserem Kunden unterzeichnen, werden wir helfen, eine professionelle Lösung auf der Grundlage von Kundenprojektinformationen zu analysieren und zu finden, um eine optimale Lösung zu finden.
2Ihre Anfrage bezüglich unserer Produkte oder Preise wird innerhalb von 24 Stunden beantwortet.
3- Informieren Sie unsere Kunden über den Produktionsprozess und helfen Sie bei der Qualitätsprüfung in der Fabrik, wenn nötig.
4. Einjährige Garantie für unser LCD-Display nach Lieferung. Alle Mängel können innerhalb der Garantiezeit zurückgegeben und ersetzt werden.
5Der Käufer kann einen Techniker für kostenlose Ausbildung vor der Lieferung zu unserer Fabrik schicken.
6Wir konzentrieren uns auf die Schaffung von Werten für unsere Kunden. Für notwendige technische oder kommerzielle Unterstützung organisieren wir ein Telefonat, einen Online-Technischen Service oder eine lokale Hilfe vor Ort.etc. um den unterschiedlichen Bedürfnissen der Kunden gerecht zu werden.
Häufige Fragen:
Kann ich eine Musterbestellung haben?
A: Ja, wir begrüßen die Bestellung von Proben, um die Qualität zu testen und zu überprüfen.
Was ist mit der Vorlaufzeit?
A: Für Produkte, die nicht mehr auf dem Lager sind, müssen die Vorräte sofort geprüft werden. 1 bis 1,5 Wochen für die Neuaufbereitung der Proben. 4-6 Wochen für die Massenproduktion. Für Designprodukte 2-3 Tage für den Vorschlag für eine Gegenzeichnung;2 Wochen für die Probenahme bei der Genehmigung der Zeichnung; 5-6 Wochen für Versuchs-/Massenproduktion bei der Musterzulassung.
Q3. Haben Sie eine MOQ-Grenze für Muster- und Produktionsbestellungen?
A: Niedriges MOQ. 3-5 Stück für die Probenprüfung sind verfügbar. Massenproduktion MOQ ist normalerweise 1K / Los. Wir unterstützen qty niedriger als MP MOQ für Trail-run / PP-run-Bestellung.
F4: Wie versenden Sie die Waren und wie lange dauert die Ankunft?
A: Versand per DHL, UPS, FedEx oder TNT. Die Ankunft dauert 5-7 Tage. Luft- und Seeschifffahrt sind ebenfalls optional.
F. Wie kann eine Bestellung für ein LCD-Modul durchgeführt werden?
A: Zunächst lassen Sie uns Ihre Anforderungen oder Anwendung wissen.
Zweitens zitieren wir nach Ihren Anforderungen oder Vorschlägen.
Drittens bestätigt der Kunde die Proben und stellt eine Kaution für die formale Bestellung ein.
Viertens organisieren wir die Produktion.
F6: Ist es in Ordnung, mein Logo auf dem LCD-Produkt zu drucken?
A: Ja. Bitte informieren Sie uns formell in der Entwurfsphase, und wir werden Proben mit Ihrem Logo für Ihre Probenprüfung und Genehmigung herstellen. Nach der Probengenehmigung folgt die Massenproduktion den genehmigten Proben.
F7: Bieten Sie Garantie für die Produkte?
A: Ja, wir bieten 1 Jahr Garantie für unsere Produkte.
F8: Wie geht man mit dem fehlerhaften System um?
A: Erstens werden unsere Produkte in einem strengen Qualitätskontrollsystem hergestellt und die defekte Rate wird weniger als 0,2%.
Zweitens werden wir während der Garantiezeit neue LCDs mit neuer Bestellung für kleine Mengen schicken.Wir reparieren sie und schicken sie Ihnen zurück oder wir können die Lösung besprechen, einschließlich eines erneuten Anrufs nach der tatsächlichen Situation..
19 Zoll TFT-LCD-Display Zeichnung
Mechanische Die Angabe der Angabe ist in Anhang I zu entnehmen.
| Artikel 1 | Min. | Das ist typisch. | Maximal | Einheit | Anmerkung | |
|
Modulgröße |
Horizontale (H) | Typ 0.8 | 500 | Typ +0.8 | mm | (i) |
| Vertikal (V) | Typ 0.8 | 119.6 | Typ +0.8 | mm | ||
| Stärke (T) | Typ 0.8 | 21 | Typ +0.8 | mm | ||
| Bezel-Fläche | Horizontale | Typ 0.5 | - | Typ +0.5 | mm | |
| Vertikal | Typ 0.5 | - | Typ +0.5 | mm | ||
| Aktivbereich | Horizontale | - | 476.65 | - | mm | |
| Vertikal | - | 89.37 | - | mm | ||
| Gewicht | - | - | - | g | ||
PIN-Zuteilung
| Ausrüstung | Symbol | Beschreibung | Ausrüstung | Symbol | Beschreibung |
| 1 | RX0[O]N | Seltsames LVDS-Signal. | 16 | RX1E | Selbst LVDS-Signal+ |
| 2 | RX0[O]P | LVDS-Signal + | 17 | GND | Boden |
| 3 | RX1[O]N | Seltsames LVDS-Signal. | 18 | RX2[E]N | Selbst das LVDS-Signal... |
| 4 | RX1[O]P | LVDS-Signal + | 19 | RX2[E]P | Selbst LVDS-Signal+ |
| 5 | RX2[O]N | Seltsames LVDS-Signal. | 20 | RXC[E]N | LVDS Uhr- |
| 6 | RX2O | LVDS-Signal + | 21 | RXC[E]P | LVDS-Uhr+ |
| 7 | GND | Boden | 22 | RX3[E]N | Selbst das LVDS-Signal... |
| 8 | RXC[O]N | LVDS Uhr- | 23 | RX3E | Selbst LVDS-Signal+ |
| 9 | RXC[O]P | LVDS-Uhr+ | 24 | GND | Boden |
| 10 | RX3[O]N | Seltsames LVDS-Signal. | 25 | NC | Keine Verbindung |
| 11 | RX3[O]P | LVDS-Signal + | 26 | NC | Keine Verbindung |
| 12 | RX0[E]N | Selbst das LVDS-Signal... | 27 | NC | Keine Verbindung |
| 13 | RX0[E]P | Selbst LVDS-Signal+ | 28 | 5V | Gleichstromversorgung |
| 14 | GND | Boden | 29 | 5V | Gleichstromversorgung |
| 15 | RX1[E]N | Selbst das LVDS-Signal... | 30 | 5V | Gleichstromversorgung |
Bildschirm Elektronik Spezifikation
| Artikel 1 | Symbol | Wert | Einheit | Anmerkung | |||
| Min.. | Das ist typisch. | Maximal. | |||||
| Stromversorgungsspannung | Vcc | 4.5 | 5.0 | 5.5 | V | - | |
| Spannung der Welle | VRP | - | - | 300 | mV | - | |
| Schnellstrom | IRUSH | - | 2 | 3 | Eine | (2) | |
|
Stromversorgungsstrom |
Weiß | - | - | - | - | mA | (3) a) |
| Schwarz | - | - | - | - | mA | (3) | |
| Vertikaler Streifen | - | - | - | - | mA | (3) c) | |
| Stromverbrauch | PLCD | - | 3 | 4 | Watt | (4) (6) | |
| LVDS-Differenz-Eingangspannung | Siehe | 200 | 600 | mA | |||
| LVDS gemeinsame Eingangsspannung | - Ich weiß. | 1.0 | 1.2 | 1.5 | V | ||
| Logische hohe Eingangsspannung | HIV | 0.1 | V | ||||
| Logische Niedrigspannung | VIL | - Oh, nein.1 | V | ||||
Hinterlicht Einheit
| Parameter | Symbol | Wert | Einheit | Anmerkung | ||
| Min.. | Das ist typisch. | Maximal. | ||||
| LED-Lichtbalken-Eingangsspannung pro Eingangspin |
VPIN |
- |
55.4 |
60 |
V |
(i) Zölle = 100% |
| LED-Lichtbalkenstrom pro Eingangspin | IPIN |
- |
- |
360 | mA | (I, II, IV) Zölle = 100% |
| Lebensdauer der LED | LLED | 50000 | Stunden | (3) | ||
|
Stromverbrauch |
PBL |
- |
21.6 |
W |
(i) Zölle = 100%, |
|
Optische Spezifikation
| Artikel 1 | Symbol | Die Situation | Min.. | Typ. | Maximal. | Einheit | Anmerkung | |
|
Farbe Chromatischkeit (CIE) |
Rot | Rx |
Normal θx=0°, θY =0°
Blickwinkel |
Typ 003 |
0.655 |
Schreiben Sie + 0.03 |
- |
(I, I, I) |
| - Das ist das. | 0.328 | |||||||
| Grün | Gx | 0.303 | ||||||
| Gewicht | 0.607 | |||||||
| Blau | Bx | 0.140 | ||||||
| Von | 0.088 | |||||||
| Weiß | Wx | 0.311 | ||||||
| - Ich weiß. | 0.326 | |||||||
|
Zentrum Leuchtkraft von Weiß (Zentrum des Bildschirms) |
LC | 1300 | 1500 |
- |
cd/m2 | (4) und (5) | ||
| Kontrastverhältnis | Zinssatz | 900 | 1200 | - | - | (2) und (5) | ||
