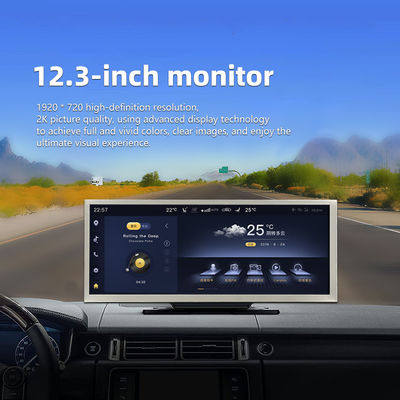

12.3-Zoll-IPS-TFT-LCD-Display-Modul LVDS-Schnittstellen Produkteinführung
Der TFT-LCD-Monitor TXW123002B0 ist ein 12,3 Zoll großes TFT-LCD-Modul, das eine QVGA-Auflösung von 1920 * 720 Pixel anzeigt und eine LVDS-Schnittstelle unterstützt.Dieses Modul verfügt über ein Anti-Blend-Panel, das aus allen Winkeln sichtbar ist.
Das TFT-Bildschirmprodukt TXW123002B0 verwendet eine Hintergrundbeleuchtung mit hoher Helligkeit und ist mit einem Polarisator mit hoher Helligkeit mit einer Oberflächenhelligkeit von bis zu 1200 NITS ausgestattet.so dass das Produkt bei Sonnenlicht abgelesen werden kannDieses LCD-Modul kann für eingebettete Systeme eingesetzt werden, die eine hochwertige und farbige Bilddarstellung, Automobil-Instrumentensteuerung, Lkw-Zentralsteuerung,und landwirtschaftliche Maschinen und Geräte zur Instrumentenavigation.
Eigenschaften des Produkts:
1. TXW123002B0 ist ein TFT-LCD-Modul mit einer diagonalen Größe von 12,3 Zoll, 1920xRGBx720 QVGA, vollfarbigem TFT-LCD-Display.
2Dieses Modul unterstützt LVDS-Schnittstelle. Das Modell TXW123002B0 hat eine Modulgröße von 310*128*6,8 mm und eine aktive Flächengröße von 292,03*109,51 mm.
3Es kann bei Temperaturen von -30°C betrieben werden.°Cbis +80°CDie Lagertemperaturen liegen zwischen -30 °C und -40 °C.°Cbis + 85°C.
4.TXW123002B0ist ein Porträt-LCD-Modul mit einer Leuchtstärke von 1200 cd/m2. Wenn Sie es im Landschaftsmodus verwenden oder die Leuchtstärke erhöhen möchten, kontaktieren Sie uns bitte für weitere technische Unterstützung.
Produktvorteile
1.IPS Vollblickwinkel ((80/80/80/80). Sehr guter Blickwinkel. Perfekt für verschiedene Arten von Anwendungen, unabhängig davon, ob auf der Oberseite, auf dem Tisch oder verwendet Handheld, etc.
2.Exzellente Anzeigeleistung der Hintergrundfarbe, der Leuchtkraft, des Blickwinkels und der Intensität usw.
3.Hochwertigkeit für industrielle und medizinische Anwendungen.
4.Flexibel mit oder ohne resistiven Touchscreen. Wir können auch für Kunden maßgeschneiderte CTP (kapazitive Touchscreen) entwerfen. FPC ist auch anpassbar.
5.Preislich wettbewerbsfähige Lösung mit guter Qualität unter den gleichartigen in der LCD-Industrie.
6Einfach zu installieren und leicht zu warten.
Anwendung
Dieses 12,3 Zoll TFT-LCD-Modul wird weit verbreitet in der Automobil-Instrumentenzentralsteuerung, Lkw-Zentralsteuerungsnavigation, Landmaschinen-Instrumentenavigation,elektronische Rückspiegel-Anzeige für Busse, 3D-Drucker, industrielle Ausrüstung, medizinische Ausrüstung usw.
Qualitätssicherung
1Für jedes Stück haben wir 3 Mal 100% Test, um gute Qualität zu gewährleisten.
2Der QA-Manager ist seit mehr als 14 Jahren in der LCD-Industrie tätig.Unser Team sind alle sehr professionell und erfahren in der LCD eingereicht, um Qualität für Kunden zu gewährleisten.
12.3 Zoll TFT-LCD-Display Zeichnung
Absolute Höchstbewertung
| Eigenschaften | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur der LCM | TOPR | - 30 | +80 | °C |
| LCM-Speichertemperatur | TSZG | - 30 | +85 | °C |
| Luftfeuchtigkeit | RH | - | 90 | % |
Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist eine Kantenbeleuchtung mit 63 weißen LED-Leuchten, deren Eigenschaften in den folgenden Tabellen dargestellt sind.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 26.1 | - Ich weiß nicht. | 29.7 | V | - |
| Vorwärtsstrom | Ich...F | 280 | 350 | 420 | mA | - |
| Lichtdichte (mit LCD) | Lv | 800 | 1000 | 1200 | cd/m2 | - |
| Lebensdauer der LED | N/A | - Was ist los? | 30,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
Modulfunktion Beschreibung
Optische Eigenschaften
RPrüfpunkt für die Zuverlässigkeit
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +85°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleckage sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -30°C / 96H | |
| 3 | Hochgeschwindigkeit. | +80°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -30°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 60°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -30°C(30min) ~80°C (30min),10 Zyklen |
12.3 Zoll TFT-LCD-Display Zeichnung Echte Produktdemonstration
