| MOQ: | 1 Stück |
| Preis: | negotiations |
| Standardverpackung: | Verpackung |
| Lieferfrist: | 5-8day |
| Zahlungs-Methode: | L/C, T/T |
| Lieferkapazität: | 100000 Stück |
10.23-Zoll LVDS TFT LCD Produkt Einführung
TXW103001S0 ist ein vollfarbiges TFT-LCD-Display mit einer Diagonale von 10,25 Zoll und einer Auflösung von 1920 × 720. Dieses Modul unterstützt LVDS-Schnittstelle,Das macht es für Benutzer sehr praktisch zu programmieren und zu verwendenDie Modulgröße des Modells TXW103001S0 beträgt 258,8 × 111,1 × 7,55 mm und die aktive Fläche 243,648 × 91,368 mm.
Dieser TFT-LCD-Bildschirm wird in Industriezweigen wie Fahrzeug-Armaturenbrett, Fahrzeugnavigation, 3D-Drucker usw. weit verbreitet.Das ist ein Hochgeschwindigkeits-, voll-duplex, synchroner Kommunikationsbus, der nur vier Linien auf den Chip-Pins einnimmt, wodurch Platz für Chip-Pins und PCB-Layout eingespart wird.
Die Steuerung ist in das Modul integriert und verfügt über einen Hintergrundlichtspannungsbereich von 27,9 V bis 29,7 V. Sie kann im Temperaturbereich von -30 °C bis +85 °C betrieben werden.mit einem Lagertemperaturbereich von -40 °C bis +95 °CDie FPC des TXW103001S0 kann nach den Anforderungen des Benutzers angepasst werden und kann mit einem neu entwickelten resistiven Touchscreen (RTP) oder einem kapazitiven Touchscreen ausgestattet werden.
| Allgemeine Informationen | Spezifikation | Einheit |
| Ausstellungsfläche ((AA) |
243.648 mal 91.368 |
mm |
| Treiberelement | a-Si TFT-Aktivmatrix | - |
| Anzeigen von Farben | 16.7M | Farben |
| Anzahl der Pixel |
1920*720 |
Punkte |
| Anordnung der Pixel | RGB-Vertikalstreifen | - |
| Pixelpitch |
0.13269*0.13269 |
mm |
| Blickwinkel | Alle | Uhr |
|
Lcm pin n zählen |
40 Pins |
Stecknadel |
| Farbpixel-Anordnung | RGB-Vertikalstreifen | - |
| Anzeigemodus | Übertragbar/Normalerweise schwarz | - |
| Betriebstemperatur |
-30+85 |
°C |
| Lagertemperatur |
-40+90 |
°C |
Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist eine Randbeleuchtung mit 27 weißen LED-Leuchten, deren Merkmale in den folgenden Tabellen dargestellt sind.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 25.2 | - Ich weiß nicht. | 28.8 | V | - |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 180 | - Ich weiß nicht. | mA | - |
| Lichtdichte (mit LCD) | Lv | - Ich weiß nicht. | 800 | - Ich weiß nicht. | cd/m2 | - |
| Lebensdauer der LED | N/A | - Ich weiß nicht. | 30,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
TFT DCCEigenschaften
| Eigenschaften | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| TFT-OperationFrame Rate | Hz | - Ich weiß nicht. | 60 | - Ich weiß nicht. | Hz | |
| Versorgungsspannung für Gleichspannung | VDD | 3.0 | 3.3 | 3.6 | V | |
| TFT-Gatter mit eingeschalteter Spannung | VGH | 16 | 18 | 21 | V | Anmerkung 2 |
| TFT-Gate OFF Spannung | VGL | - 11 | - 10 | -6 | V | Anmerkung 2 |
| TFT-Stammspannung | Vcom | 0 | 3.8 | 4.0 | V | Anmerkung 1 |
| AVDD | Abweichend | 9.0 | 12 | 12.5 | V | Anmerkung 3 |
Diagramm des TFT-LCD-Display-Moduls mit 10,25-Zoll-Streifen in industrieller Qualität
RPrüfpunkt für die Zuverlässigkeit
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +70°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleckage sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -30°C / 96H | |
| 3 | Hochgeschwindigkeit. | +70°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -30°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 60°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -20°C ((30min) ~70°C (30min),10 Zyklen |

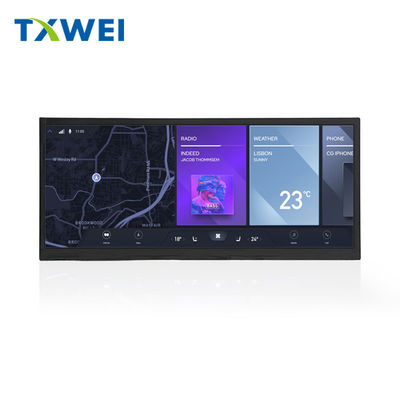

Produktbild des industriellen 10,25-Zoll-BAR TFT-LCD-Displaymoduls
Die Stromversorgungssequenz hängt mit der Reaktionsgeschwindigkeit des Systems zusammen.
Die Anzeige wird normalerweise eingestellt, wenn das mobile Gerät in den Standby-Modus oder in den Modus mit geringem Stromverbrauch wechselt und das Panel zu diesem Zeitpunkt keinen Strom liefert,so ist die Schaltsequenz beim Verlassen des Standby-Modus ziemlich wichtigDer eDP regelt die Aufschaltsequenz eindeutig, um die Reaktionszeit des Systems nach dem Verlassen des Standby-Modus zu minimieren.Die eDP-Spezifikation legt auch die zulässige Zeitspanne für jeden Schritt fest., und einige Marken definieren sogar eine kürzere Zeit als die Spezifikation, um die Reaktionsfähigkeit des Produkts zu verbessern (z. B. nach Berührung des Touchpads im Standby-Modus,der Bildschirm kann sofort angezeigt werden).
