| MOQ: | 1 Stück |
| Preis: | negotiations |
| Standardverpackung: | Verpackung |
| Lieferfrist: | 5-8day |
| Zahlungs-Methode: | L/C, T/T |
| Lieferkapazität: | 100000 Stück |
Beschreibung des TFT-LCD-Display-Moduls mit 0,96 Zoll Streifen von industrieller Qualität
Als aufstrebende Anzeigetechnologie haben Streifen-IPS-LCD-Bildschirme aufgrund ihrer einzigartigen Vorteile und ihrer breiten Anwendungsmöglichkeiten allmählich die Aufmerksamkeit der Nutzer auf sich gezogen.Der Panorama-Auftritt ist komfortabler.Gleichzeitig macht dieses Design den Bildschirm ergonomischer und einfacher zu bedienen.sowie die visuelle Erfahrung des Benutzers zu verbessernEin IPS-LCD-Bildschirm in Balkenform hat den Vorteil eines geringen Energieverbrauchs, was bedeutet, dass er während des Betriebs weniger Wärme erzeugt und keine großen Kühlkörper benötigt.so reduzieren Energieverschwendung und Umweltverschmutzung.
TXW096006S1 ist ein 0,96-Zoll-TFT-Modul mit 80 * 160 Auflösung IPS-Technologie.Anpassbarer PCAP-Touchscreen mit mehreren Punkten und Unterstützung der I2C-SchnittstelleSeine Multi-Touch-Funktionalität und seine hervorragende visuelle Leistung machen ihn zu einer idealen Wahl für anspruchsvolle Anwendungen.
Dieses Display kombiniert modernste Anzeigetechnologie, leistungsstarke Leistung und multifunktionale Kompatibilität, was es zur besten Lösung für verschiedene Automotive, Industrie, Medizin,und Smart-Home-Anwendungen.
- Niedrige Eingangsspannung: VDD: 2,8 bis 3,3 V;
- Anzeige Farben von TFT-LCD: 16,7M Farben
-CPU-Schnittstelle: -SPI 4 BIT-Schnittstelle
- Interner Stromversorgungskreis.
| Allgemeine Informationen | Spezifikation | Einheit |
| Ausstellungsfläche ((AA) |
10.8(H) * 21.7(V) -(0.96 Zoll) |
mm |
| Treiberelement | a-Si TFT-Aktivmatrix | - |
| Anzeigen von Farben | 16.7M | Farben |
| Anzahl der Pixel |
80*3RGB ((H) X160 ((V) |
Punkte |
| Anordnung der Pixel | RGB-Vertikalstreifen | - |
| Pixelpitch |
0.135 mal 0.1356 |
mm |
| Blickwinkel | Alle | Uhr |
| Laufwerk-IC |
Die in Absatz 1 genannten Bedingungen gelten nicht. |
- |
| Farbpixel-Anordnung | RGB-Vertikalstreifen | - |
| Anzeigemodus | Übertragbar/Normalerweise schwarz | - |
| Betriebstemperatur |
-20+70 |
°C |
| Lagertemperatur |
-30+80 |
°C |
Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist ein Randbeleuchtung mit 1 weißer LED. Die Merkmale der Hintergrundbeleuchtung sind in den folgenden Tabellen dargestellt.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 2.8 | - Ich weiß nicht. | 3.2 | V | - Ich weiß nicht. |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 20 | - Ich weiß nicht. | mA | - Ich weiß nicht. |
| Lichtdichte (mit LCD) | Lv | - Ich weiß nicht. | 600 | - Ich weiß nicht. | cd/m2 | - Ich weiß nicht. |
| Lebensdauer der LED | N/A | - Ich weiß nicht. | 30,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
Diagramm des TFT-LCD-Display-Moduls mit 0,96 Zoll Streifen von industrieller Qualität
Eigenschaften der Hintergrundbeleuchtungseinheit
| 1 | NC | Keine Verbindung. |
| 2 | NC | Keine Verbindung. |
| 3 | SDA | Eingangs-/Ausgangssignal-Pin |
| 4 | SCL | Synchrone Uhr-Signalspinne |
| 5 | RS | Anzeige von Daten/Befehlsauswahl-Pin |
| 6 | Zurücksetzen | Setzen Sie das Signal-Eingabe-Terminal zurück. |
| 7 | CS |
Chip-Selektionssignal-Eingabe-Pin |
| 8 | GND | Gund |
| 9 | NC | Keine Verbindung. |
| 10 | VDD | Zentrale Leistungssysteme |
| 11 | LEDK | Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 12 | LEDA | Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung. |
| 13 | GND | Gund |
RPrüfpunkt für die Zuverlässigkeit
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +70°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleckage sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -20°C / 96H | |
| 3 | Hochgeschwindigkeit. | +60°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -10°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 50°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -10°C (~30min) ~60°C (30min),10 Zyklen |

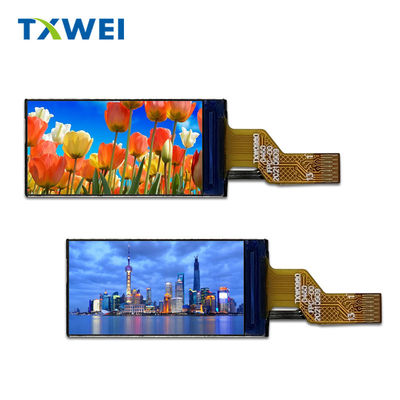

Produktbild des TFT-LCD-Display-Moduls mit 0,96 Zoll Band für Industriezwecke
Vorteile des Tianxianwei-Display-Bildschirms: Balkenbildschirm, hohe Helligkeit, hohe Qualität, mehr als 10 Jahre Lieferung
