3.5 Zoll TFT 320*480 ILI9488 40pin IPS-LCD-Display-Modul mit RGB-Schnittstelle

TXW350141N0:3.5 "TFT-LCD-Modul Produkteinführung und Verwendung

Produktübersicht

TXW350141N0 ist ein 3,5 Zoll TFT-LCD-Modul, das von Shenzhen Tianxianwei Technology Co., Ltd. hergestellt wird.Es hat eine Auflösung von 320RGB480 und hervorragende Display-Effekte und eine breite Palette von AnwendungsbereichenDieses Produkt integriert fortschrittliche TFT-Technologie und IPS-LCD-Panel und bietet Benutzern ein empfindliches und farbenfrohes visuelles Erlebnis.

In der rasanten Entwicklung der industriellen Automatisierung, der medizinischen Elektronik, der intelligenten Häuser und anderer Bereichehoch zuverlässige und leistungsstarke Display- und Touch-Module sind zu Schlüsselkomponenten für Geräte-Upgrades gewordenDas von der Shenzhen Tianxianwei Technology Co., Ltd. eingeführte Standard-LCD-Display-Modul TXW350141N0.wird aufgrund seiner hervorragenden Anzeigeleistung zu einer idealen Wahl für industrielle Anzeigelösungen, stabile Umgebungsanpassungsfähigkeit und integrierte Berührungsfunktion.

Modellnummer:TXW350141N0
Größe:3.5 Zoll.
Anzahl der Pixel: 320*480
Blickrichtung: IPS
Anzeigeoberfläche:RGB 40 PIN
Anzeige IC:ILI9488
Helligkeit: 500 nits
Aktivbereich:48.96*73.44 ((mm)
Größe des Umrisses:54.48*84.71*2.2 mm
Betriebstemperatur: -20+70°
Aufbewahrungstemperatur: -30+80°
Anwendungsbereich: Haushaltsgeräte, industrielle Serienanschlussbildschirme, 3D-Drucker-Displays, Autodisplays, Prüfgeräte, medizinische Displays

Produktfunktion

1. Hochauflösendes Display

320RGB480 Auflösung: Bietet eine klare und empfindliche Bilddarstellung, geeignet für verschiedene Anforderungen an eine hochpräzise Anzeige.

16.7M Farbbildschirm: Durch die Auswahl der Software können umfangreiche Farben erreicht werden, um den unterschiedlichen visuellen Bedürfnissen gerecht zu werden.

2. Weite Perspektive

IPS-LCD-Panel: Bietet ein vollständiges Anzeigeerlebnis und erzielt gleichbleibende Display-Effekte unter jedem Winkel.

3Hintergrundbeleuchtung

7 weiße LED-Hintergrundbeleuchtung: einheitliche Helligkeit von bis zu 500 cd/m2 (typischer Wert), geeignet für verschiedene Lichtumgebungen.

Langlebigkeit der Hintergrundbeleuchtung: Die LED hat eine Lebensdauer von bis zu 30000 Stunden (wenn die Helligkeit auf 50% der ursprünglichen Helligkeit sinkt), was eine langfristige Stabilität während der Verwendung gewährleistet.

4. Reiche Schnittstellen

RGB-Schnittstelle: Hochgeschwindigkeitsdatenübertragung, unterstützt eine hohe Bildwiederholrate.

Touch-Funktion (optional): Unterstützt Widerstands- oder Kapazitäts-Touch (je nach Modell) zur Verbesserung der Benutzerinteraktion.

5. Betrieb bei großer Temperatur

Betriebstemperaturbereich:- geeignet für verschiedene raue Umgebungen von 20 °C bis 70 °C.

Speichertemperaturbereich:- 30 °C bis 80 °C zur Gewährleistung der Langzeitstabilität.

Gebrauch

一Hardware-Verbindung

Schnittstellen-Docking: Die MIPI-Schnittstelle des TXW350141N0-Moduls wird mit der entsprechenden Schnittstelle der Hauptsteuerung verbunden.

Stromversorgungsanbindung: Für das Modul eine stabile Stromversorgungsspannung (VDDIO: 1,65-3,3 V, VDD: 2,5-3,3 V) herstellen und an das Hintergrundlichtanschluss anschließen.

Berührungsfunktion (falls zutreffend): Verbinden Sie die Schnittstelle des Berührungs-IC, um sicherzustellen, dass die Berührungsfunktion normal ist.

二,Softwarekonfiguration

Installation des Treibers: Installieren Sie das entsprechende Treiberprogramm gemäß der mitgelieferten Spezifikation des Treibers IC (ILI9488) und dem Datenhandbuch.

Anzeigeparameter Einstellungen: Anzeigeparameter wie Auflösung und Farbmodus können über Software konfiguriert werden.

Berührungsparameter-Einstellungen (falls zutreffend): Die Parameter des Berührungs-IC wie Berührungsempfindlichkeit, Berührungsfläche usw. werden eingestellt.

三"Funktionelle Prüfung"

Anzeigentest: Nach dem Anschließen der Hardware- und Software-Konfiguration wird ein Anzeigentest durchgeführt, um sicherzustellen, dass das Bild normal angezeigt wird.

Berührungstests (falls zutreffend): Berührungsfunktionstests durchführen, um eine empfindliche und genaue Berührungsantwort zu gewährleisten.

Prüfung der Anpassungsfähigkeit an die Umwelt: Durchführung von Prüfungen in verschiedenen Temperatur- und Luftfeuchtigkeitsklimaumgebungen, um die Stabilität und Zuverlässigkeit des Moduls zu gewährleisten.

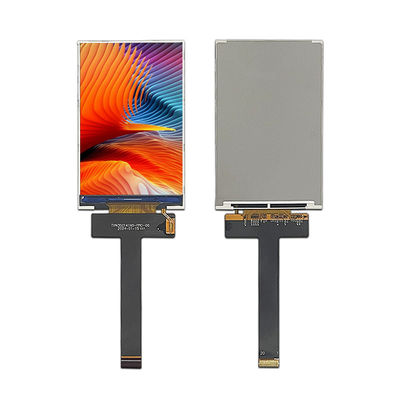

Produktfoto

TXW350141N0 ist nicht nur ein leistungsstarkes Display-Modul, sondern auch das "visuelle und interaktive Zentrum" für das Upgrade intelligenter Geräte.Das Konzept, das Leistung und Zuverlässigkeit in Einklang bringt, bietet eine solide technische Unterstützung für Produktinnovationen in Branchen wie Gesundheitswesen und UnterhaltungselektronikWenn Sie weitere technische Details erfahren oder eine Musteranfrage stellen möchten, wenden Sie sich bitte an den Kundendienst.
