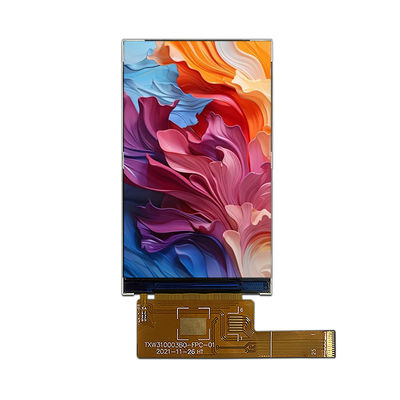

3.1 Zoll 480*800 RGB-Schnittstelle ST7701S 54-Pin-kleines TFT-Lcd-Display-Modul

TXW310003B0 3,1-Zoll-Industrie-LCD-Display Produkt Einführung

1,Leistung des Kernbildschirms

1.1IPS-Festbildschirm mit hoher Auflösung

Mit einem 3,1-Zoll-Panel mit einer Auflösung von 480 × 800 (Pixeldichte von 307 PPI) und der IPS-Wide-View-Angle-Technologie wird erreicht:

Vollsichtwinkel 178 ° Sichtbereich

20001 hochkontrastreiche Anzeige

72% Abdeckung der Farbpalette durch NTSC

16.7 Millionen Farb-Full-Colour-Display

1.2Optische Parameter auf professioneller Ebene

400nits hohe Helligkeit (typischer Wert)

7001 Durchlässigkeitsdesign

Unterstützung der Oberflächenbehandlung gegen Blendung (optional)

2"Industrielle Zuverlässigkeitskonstruktion"

2.1Anpassungsfähigkeit an raue Umgebungen

Betriebstemperatur: -20 °C~+70 °C (unterstützt einen augenblicklichen Spitzenwert von 85 °C)

Lagertemperatur:- 30°C bis + 80°C

Feuchtigkeitsdurchlässigkeit: 95% RH in nicht kondensierender Umgebung

Schwingungshemmnis: 5G-Beschleunigung (10-500Hz)

2.2Schnittstellen- und Treiberlösungen

Ausgestattet mit ST7701S-Anzeigetreiber-IC

RGB 24-Bit-Schnittstelle (54-Pin-FPC-Anschluss)

Unterstützt PWM-Dimmung (Frequenzbereich: 1K-50KHz)

Typischer Stromverbrauch: 1,2 W @ Weißbildschirm

3Präzisionskonstruktion

3.1Kompakte Verpackungen

Anzeigefläche: 40,32 × 67,2 mm (diagonal 79 mm)

Gesamtmaße: 43,48 × 74,72 × 1,74 mm

0.5 mm schmale Randgestaltung

Unterstützung der Integration von kapazitiven/resistiven Touchscreens

3.2Kompatibilität der Anlagen

Angabe der Anlageöffnungspositionen nach der Spezifikation M2

Anpassbares Metallschutzdeckel

Mehrrichtungsanlage, die rückwärts/seitlich montiert wird

4Typische Anwendungsszenarien

4.1Intelligentes Heimfeld

Zentrale Klimaanlage

Intelligente Anzeige des Schaltstatus

Intelligente Schnittstelle für das Zugangskontrollsystem

4.2Szenarien der industriellen Kontrolle

PLC-Steuerterminal

Anzeige für die Messung der Messgeräte

HMI für Automatisierungsausrüstung

4.3Anwendung von Spezialausrüstung

Fahrzeugmontierte Fahrgeräte

Medizinische Überwachungsausrüstung

Außenhandterminal

5Dienstleistungen mit technologischem Mehrwert

Bereitstellung von OpenFrame/LCM-Modulversorgung

Unterstützung der Entwicklung von benutzerdefinierter UI-Firmware

Optional Sonnenlicht-lesbare Verbesserungslösung

Bereitstellung von EMV/ESD-Schutzlösungen

Dieses Display-Modul hat die RoHS- und CE-Zertifizierung bestanden und ist mit einem Display-Testkit und Entwicklungsdokumentation ausgestattet.Es unterstützt eine schnelle Integration mit gängigen Embedded-Plattformen (STM32/ARM/Linux)Der typische Produktionszyklus beträgt 8-10 Wochen, und je nach Kundenbedarf kann ein abgestufter Preisplan bereitgestellt werden.

Personalisierte Prozessvorschläge

• Anforderungsanalyse: Klarstellung spezifischer Anforderungen an einen geringen Stromverbrauch und Farbleistung (z. B. Zielstromverbrauch, Farbgenauigkeit usw.).
• Parameteranpassung: Optimieren Sie die Hintergrundbeleuchtung, Farbparameter und die Erfrischungsrate durch Treiberchip und Hardware-Design.
• Prüfvalidierung: Verwenden Sie professionelle Werkzeuge zur Prüfung des Stromverbrauchs und der Farbleistung, um die Einhaltung der Anforderungen sicherzustellen.
• Massenproduktion: Nach Abschluss des individuellen Designs erfolgt die Massenproduktion und Lieferung.
