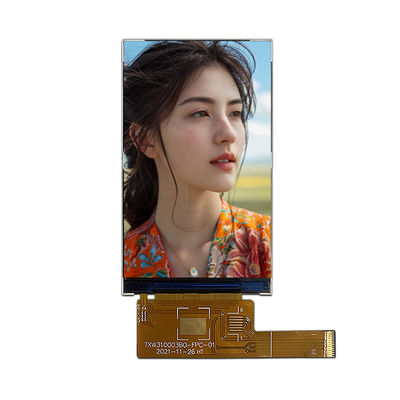

RGB-Schnittstelle 3,1 Zoll Tft-Lcd-Modul 480*RGB*800 Auflösung ST7701S Treiber-IC

Analyse der Vorteile von TXW310003B0

1,Leistungsvorteile zeigen

• Hohe Auflösung und Farbdarstellung
• Auflösung von 480 × RGB × 800, unterstützt 16,7M Farben (konfiguriert über Treiber-IC-Software), erfüllt hochauflösende Bilder und empfindliche Farbanforderungen.
• RGB-Vertikalstreifen-Pixel-Anordnung verbessert die Farbwiedergabe und die Bildschärfe, geeignet für die Anzeige von Text, Diagrammen und dynamischen Bildern.

Alle sehen

• Durch die Einführung des Normalschwarz-Display-Modus mit hohem Kontrast und einem Blickwinkel in alle Richtungen (oben, unten, links, rechts) gibt es keine Farbguss- oder Graustufenumkehrprobleme.

Optische Parameteroptimierung

• Einheitliche Helligkeit ≥ 80%, was eine gleichbleibende Helligkeit in allen Bereichen des Bildschirms gewährleistet und die Sehmüdigkeit verringert.
• Das Hintergrundbeleuchtungssystem verwendet 6 weiße LED-Leuchten mit anpassbaren typischen Helligkeitswerten (TBD), die eine klare Anzeige in Helligkeitsumgebungen ermöglichen.

2Schnittstellen- und Kompatibilitätsvorteile

Hochgeschwindigkeits-MIPI-DSI-Schnittstelle

• Unterstützt 2-Kanal-MIPI-Schnittstelle (Hochgeschwindigkeitsmodus), hohe Übertragungsgeschwindigkeit, kompatibel mit Mainstream-Prozessorplattformen (wie ARM, Qualcomm usw.), die Hardware-Design vereinfacht.
• Bereitstellung des Modus mit niedrigem Stromverbrauch zur Verringerung des Stromverbrauchs und Verlängerung der Akkulaufzeit des Geräts in statischen Bildern.
• Integrierte Funktion zur Berührungssteuerung
• Reservierte I2C-Schnittstelle (CTP_SDA/SCL) und Unterbrechungssignal (CTP_INT), die die Erweiterung von kapazitiven/resistiven Touch-Screen unterstützt, um die Interaktion zwischen Mensch und Maschine zu verbessern.
• Unabhängige Berührungsnetzteil (2.8V CTP_VCC) zur Vermeidung von Signalstörungen.

3Zuverlässigkeit und Umweltausfallfähigkeit

• Betrieb bei hoher Temperatur und strenge Prüfungen
• Betriebstemperaturbereich:- 20 °C bis 70 °C, Lagertemperatur:- 30 °C bis 80 °C, geeignet für intelligente Elektronik, Industrie, Medizin und andere Umgebungen.
• 50 Warm- und Kaltstoßprüfungen (-20 °C) ≈ 60 °C-Zyklus sowie 96 Stunden hohe Temperatur und hohe Luftfeuchtigkeit (50 °C/90% RH) bestanden, um langfristige Stabilität zu gewährleisten.

Design der Hintergrundbeleuchtung für eine lange Lebensdauer

• Die Lebensdauer der LED beträgt 30000 Stunden (mit einem Helligkeitsverlust von bis zu 50%), berechnet auf der Grundlage von 8 Stunden täglicher Nutzung, die mehr als 10 Jahre dauern und die Wartungskosten senken kann.
• Das Design der Hintergrundbeleuchtung ist einfach (6 LEDs in Serie), unterstützt eine konstante Stromsteuerung und vermeidet Überstromschäden.

4Niedriger Stromverbrauch und energiesparendes Design

Effizientes Strommanagement

• Betriebsstrom ≤ 50 mA, Stromverbrauch im Ruhezustand ≤ 150 μA, geeignet für batteriebetriebene Geräte (z. B. Handterminals und IoT-Geräte).
• Unterstützt breite Spannungseingänge von VCC (2.6-3.6V) und IOVCC (1.65-3.3V), kompatibel mit mehreren Stromversorgungslösungen.
• Umweltverträglichkeit
• Die Materialien und Verfahren entsprechen den RoHS-Normen und sind bleifrei und erfüllen damit die Umweltanforderungen für den Export in die europäischen und amerikanischen Märkte.

5Vorteile der Konstruktion und Integration

Kompaktes modulares Design

• Die Modulgröße beträgt 43,48 × 74,72 × 1,74 mm, mit einer Dicke von nur 1,74 mm, geeignet für eingebettete Geräte mit begrenztem Platz

Anwendungsszenarien

1. Industrieausrüstung: Mensch-Maschine-Schnittstelle (HMI), Bedienfeld
2. Verbraucherelektronik: tragbare Geräte, Smart Home-Displays
3. Medizinische Ausrüstung: Kleines Instrumentenbildmodul

Zusammenfassung

TXW310003B0 ist aufgrund seines hochauflösenden Displays, seiner vollen Ansichtserfahrung und seiner hohen Qualität die bevorzugte Anzeigelösung für intelligente Elektronik, Industrie, Verbraucher, Medizin und andere Bereiche geworden.Zuverlässigkeit bei hohen TemperaturenDurch strenge Zuverlässigkeitsprüfungen und Umweltzertifizierung wird Leistung und langfristige Stabilität in Einklang gebracht.Unterstützung der Kunden bei der schnellen Abfertigung ihrer Produkte und Senkung der Wartungskosten.

Entwurfszeichnung

Zeichnung des Produkts
