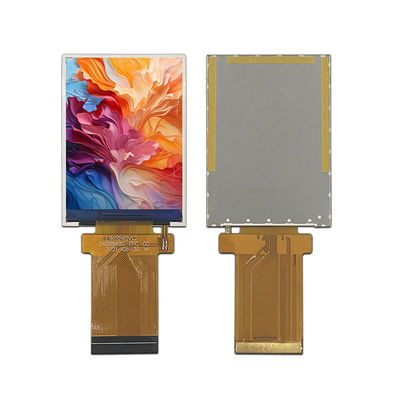

2.4 Zoll 240*320 MCU-Schnittstelle ST7789 45-Pin-kleines TFT-LCD-Displaymodul

1Produktübersicht

TXW240099B0 ist ein 2,4-Zoll-IPS-Display mit hoher Helligkeit, der speziell für Industrie- und Unterhaltungselektronikgeräte entwickelt wurde und mit einem ST7789-Displaychip ausgestattet ist,mit einer hochauflösenden Auflösung von 240 × 320 Pixel, kombiniert mit 700-Nit-Ultra-Hochhelligkeit und IPS-Wide-View-Winkel-Technologie, geeignet für klare Anzeigeanforderungen in komplexen Lichtumgebungen.Das Produkt ermöglicht eine effiziente Datenübertragung über die MCU 8080 45 PIN-Schnittstelle, hat eine starke Kompatibilität und kann schnell in verschiedene Geräte integriert werden.

2Liste der Kernparameter

• Einzelheiten zu den Parametern der Kategorie
• Modell TXW240099B0
• Bildschirmgröße 2,4 Zoll
• Auflösung 240 × 320 Pixel
• Helligkeit 700 nits (unter Sonnenlicht sichtbar)
• Anzeigefläche 36,72 × 48,96 mm
• Abmessungen: 42,72 × 59,46 × 2,5 mm (kompakter Aufbau, Platzersparnis)
• Schnittstellenart MCU 8080 45 PIN (unterstützt parallele Kommunikation, geringe Latenzzeit)
• Temperaturbereich Betriebstemperatur:- 20 °C ~ +70 °C; Lagertemperatur:- 30 °C ~ +80 °C (stabiler Betrieb in rauen Umgebungen)

Für den Anzeigebildschirm TXW240099B0 gibt es folgende gängige maßgeschneiderte Serviceinhalte, die flexibel an die Kundenbedürfnisse angepasst werden können:

1. Anpassung der Schnittstelle

1. Anpassung des Schnittstellentyps: Unterstützt den Ersatz der Standard-MCU 8080 45 PIN-Schnittstelle durch andere Schnittstellentypen (z. B. SPI, RGB, LVDS usw.).) zur Erfüllung der Kompatibilitätsanforderungen für verschiedene HauptsteuerungschipsFür weitere Einzelheiten wenden Sie sich bitte an den Kundendienst.
2. Optimierung der Pin-Definition: Basierend auf dem Pin-Layout des Geräts des Kunden wird die Reihenfolge oder Funktion der Schnittstellenpins neu definiert, um das Hardware-Design zu vereinfachen.

2. Anpassung von Größe und Aussehen

1. Außendimensionsanpassung: Die Außendimensionen des Bildschirms (z. B. Randbreite, Dicke usw.)) kann nach den Strukturanforderungen des Geräts des Kunden angepasst werden..
2. Optimierung des Anzeigebereichs: Anpassung der Größe oder des Maßstabs des Anzeigebereichs an bestimmte Anwendungsszenarien bei gleichbleibender Auflösung.

3. Anpassung der Anzeigeparameter

1. Helligkeitsanpassung: Bietet höhere oder niedrigere Helligkeitsversionen, um den Anzeigebedürfnissen in verschiedenen Beleuchtungsumgebungen gerecht zu werden (z. B. bei hoher Helligkeit im Außenbereich oder in Innenräumen mit geringer Leistung).
2. Farbkalibration: Auf der Grundlage der Kundenbedürfnisse wird die Farbkalibration durchgeführt oder die Farbtemperatur angepasst, um sicherzustellen, dass der Anzeigeeffekt spezifischen Standards entspricht (z. B. medizinische Anzeigen, industrielle HMI),Die Kommission hat
3. Hintergrundbeleuchtungsanpassung: unterstützt Hintergrundbeleuchtungstypen (wie LED oder OLED) und Helligkeitsanpassung, wodurch Stromverbrauch und Anzeigeeffekt optimiert werden.

6. Zertifizierung und Konformitätsanpassung

Branchenzertifizierung: Unterstützung der Kunden bei der Erteilung relevanter Zertifizierungen für Displaybildschirme (z. B. CE, IATF16949, FCC, RoHS usw.)) um sicherzustellen, dass die Produkte den regulatorischen Anforderungen auf dem Zielmarkt entsprechen.

7. Verpackungs- und Logistikanpassungen

1. Verpackungsdesign: Bereitstellung von maßgeschneiderten Verpackungslösungen entsprechend den Kundenbedürfnissen, um die Transportsicherheit zu gewährleisten.
2. Logistikunterstützung: Bereitstellung globaler Logistikdienstleistungen und Unterstützung der schnellen Lieferung kleiner Chargenproben oder großer Chargenbestellungen.

8Technische Unterstützung und Kundendienst

1. Technische Beratung: Bereitstellung einer vollständigen technischen Beratung des Prozesses von der Auswahl bis zur Integration und Unterstützung der Kunden bei der schnellen Fertigstellung des Produktdesigns.
2. Garantie nach dem Verkauf: Bereitstellung von Qualitätssicherungsdiensten und technischer Unterstützung, um die Stabilität und Zuverlässigkeit des Produkts während der Verwendung zu gewährleisten.

Anpassungsprozess

Anforderungskommunikation: Detaillierte Kommunikation mit Kunden, um Anforderungen anzupassen, technische Parameter und Ziele zu klären.

Lösungsentwurf: Erstellen Sie maßgeschneiderte Lösungen auf der Grundlage der Anforderungen und stellen Sie Proben für die Kundenprüfung zur Verfügung.

Produktionsabwicklung: Vollständige kundenspezifische Produktion, um sicherzustellen, dass das Produkt den Anforderungen des Kunden entspricht.

Nachverkaufsunterstützung: Bereitstellung von technischen Nachhilfedienstleistungen und Wartungsleistungen.

Sie können den TXW240099B0 Bildschirm nach Ihren spezifischen Bedürfnissen anpassen, um den besten Display-Effekt und Leistungsoptimierung zu erzielen.Bitte kontaktieren Sie unser professionelles Team!
