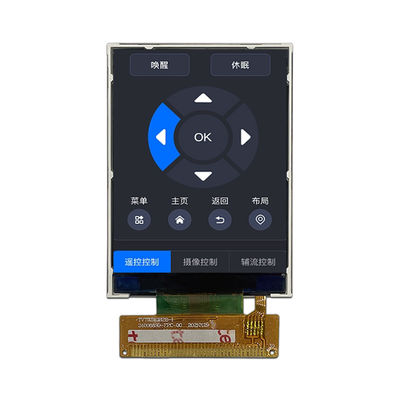

angepasstes MCU TFT LCD-Display Modul 240*320 2,4-Zoll-ST7789V-Display-Panel

Produktbezeichnung: TXW240088S0 2,4-Zoll-TFT-LCD-Modul

Produktübersicht:

TXW240088S0 ist ein 2,4 Zoll TFT-LCD-Modul, das von Shenzhen Tianxianwei Technology Co., Ltd. entwickelt und produziert wurde.Dieses Modul eignet sich aufgrund seiner hohen Auflösung für verschiedene elektronische Geräte und Anwendungsszenarien, reichhaltige Farbwiedergabe und hervorragende Anzeigeleistung.

Merkmale des Produkts:

Anzeigenspezifikationen: 240xRGBx320 Pixel, für eine klare Bild- und Textanzeige.

Treiber-IC: ST7789V2-G4-A von Sitronix wird zur Gewährleistung stabiler Leistung und Kompatibilität verwendet.

Farbauswahl: Unterstützt 65K/262K-Farben, softwareverstellbar, um unterschiedliche Farbanforderungen zu erfüllen.

Hintergrundbeleuchtung: Weiße LED-Hintergrundbeleuchtung mit gleichmäßiger Helligkeit und Farbe.

Schnittstellenart: 16-Bit-MCU-Schnittstelle, geeignet für die Verbindung und Datenübertragung mit Mikrocontrollern.

Anpassungsfähigkeit an die Umwelt: Der Betriebstemperaturbereich beträgt -20 °C bis +70 °C und der Lagertemperaturbereich -30 °C bis +80 °C, geeignet für verschiedene Umweltbedingungen.

Umweltanforderungen: Einhaltung der RoHS-Normen, bleifreie Materialien und Verarbeitung, Umweltschutz.

Technische Spezifikationen

Bildschirmtyp: Vollfarbiger TFT-LCD

Pixelordnung: RGB-Streifenordnung

Pixel Abstand: 0,153 (H) x 0,153 (V) Millimeter

Aktivitätsfläche: 36,72 (H) x 48,96 (V) Millimeter

Perspektive: Alle O'Clock

Modulgröße: 42,72 (W) x 58,50 (H) x 2,15 (T) Millimeter

Hintergrundbeleuchtungssystem: 4 weiße LEDs, Vorwärtsspannung 2,8 V bis 3,2 V, Vorwärtsstrom 80 mA

Hellenheit: 550 cd/m2 (typischer Wert)

Einheitlichkeit: 80% (Mindestwert)

Betriebstemperatur:- 20 °C bis +70 °C

Lagertemperatur:- 30 °C bis + 80 °C

Luftfeuchtigkeit: 90% RH

Vielseitige Anwendungen: Ob Fotogeräte, Fernbedienungen, intelligente Schalter, Digitalkameras, Musik-Effekte, Fahrgeräte usw.TXW200078B0 kann sich perfekt anpassen und seine hervorragende Leistung zeigen.

Modulfunktion Beschreibung

Das Modul enthält mehrere Pins zur Durchführung verschiedener Funktionen, einschließlich, aber nicht beschränkt auf:

GND: Power Ground

CS: Chip-Selektionssignal-Eingangspin

RS: Anzeige von Daten/Befehlsauswahl-Pin

WR: MCU Parallelschnittstelle schreiben aktivieren

RD: Lesen Sie die Daten auf dem steigenden Rand

DB0-DB15: MCU-Parallelschnittstellen-Datenbus

Rücksetzen: Rücksetzen des Eingangssignalterminals, niedriges Niveau gültig

IOVCC: Stromversorgung für E/A

VCC: Stromversorgung von 2,5 V bis 3,3 V

LEDK1-LEDK4: Stromversorgung für die Hintergrundbeleuchtungskathoden-Eingangsterminal

LEDA: Hintergrundlicht-Anodenstromversorgung

Elektrische Eigenschaften: bietet einen stabilen Versorgungsspannungsbereich mit einer I/O-Volt von 1,65 V bis 3,3 V und einer Gleichspannung von 2,5 V bis 3,3 V,Sicherstellung eines stabilen Betriebs des Moduls unter unterschiedlichen Stromversorgungsbedingungen.

Verlässlichkeit und Lebensdauer: LEDs haben eine lange Lebensdauer von bis zu 30000 Stunden, was längere Wartungszyklen und geringere Ersatzkosten bedeutet.

Technische Unterstützung und Dienstleistungen: Shenzhen Tianxianwei Technology Co., Ltd. bietet professionelle technische Unterstützung und Kundenservice, um sicherzustellen, dass Kunden während der Nutzung rechtzeitig Hilfe erhalten können.

Personalisierte Dienstleistungen: Auf der Grundlage der Kundenbedürfnisse können maßgeschneiderte Lösungen einschließlich Abmessungen, Schnittstellen und anderer Merkmale zur Erfüllung spezifischer Anwendungsanforderungen bereitgestellt werden.

Shenzhen Tianxianwei Technology Co., Ltd. ist bestrebt, qualitativ hochwertige Anzeigelösungen bereitzustellen.ist die ideale Wahl für Ihre elektronischen ProduktanzeigenFür weitere Produktinformationen oder technischen Support wenden Sie sich bitte an unseren Vertriebsmitarbeiter.
