10.1 Zoll TFT-Bildschirm-Panel Kapazitiv berührbar 1024*600 Auflösung 700nits RGB-Schnittstelle

Produits

Kapazitives Fingerspitzentablett

10 Zoll LCD-Modul

Kontakt mit uns

Kontaktieren Sie uns jetzt

10.1 Zoll TFT-Bildschirm-Panel Kapazitiv berührbar 1024*600 Auflösung 700nits RGB-Schnittstelle

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW100076B0-XL

Sichtrichtung:

Berührungsschnittstelle:

LCM-Treiber-IC:

H8282A11+HX8696

Betriebstemperatur:

-20+70°C

Aktivbereich:

222.72*125.28 ((mm)

LCM-Schnittstelle:

BIT RGB 24

Antriebselement:

TFT-Aktive Matrix

Hervorheben:

1024*600 TFT-Bildschirm

10.1 Zoll TFT-Bildschirm

700nits TFT-Bildschirm

Beschreibung des Produkts

Hohe Helligkeit IPS 10,1 Zoll RGB TFT-Display 1024x600 mit PCAP Beschreibung

TXW100076B0-XL ist ein 10,1-Zoll-RGB-Interface mit hoher Helligkeit 1024 x 600 IPS TFT-LCD-Modul mit einem projizierten kapazitiven Touchscreen (PCAP).Dieses TFT-Modul nutzt die IPS-Technologie und hat die Vorteile eines breiten Blickwinkels von links: 85/rechts: 85/oben: 85/unten: 85 Grad (typisch) und hohe Helligkeit von 700 Nits (typischer Wert).

Produkt:	10.1" Zoll TFT-LCD	Die Entschließung:	1024x600 Punkte
Berührungsschirm:	Mit CTP	Abmessung des Abdeckglases:	Anpassbar
Umrissdimension:	2521506,5 mm	Blickrichtung:	Alle Blickwinkel (85/85/85/85)
Schnittstelle:	RGB-Bild	Nummer des Pins:	50 Stifte
Verbindung:	Steckdosen	Oberflächenleuchtigkeit:	700 Cd/m2 (Nits)
Lebensdauer der LED:	30,000 Stunden	Einhaltung der Vorschriften:	CE-FCC- und RoHS-konform

Hohe Helligkeit IPS 10,1 Zoll RGB TFT-Display 1024x600 mit PCAP Zeichnung

10.1 Zoll TFT-Bildschirm-Panel Kapazitiv berührbar 1024*600 Auflösung 700nits RGB-Schnittstelle 0

10.1 Zoll TFT-Bildschirm-Panel Kapazitiv berührbar 1024*600 Auflösung 700nits RGB-Schnittstelle 1

EineBsolutMAusgangszoneRSchlechte

Eigenschaften	Symbol	- Ich weiß nicht.	Max, du bist ein guter Mann.	Einheit
Betriebstemperatur der LCM	T_OPR	- 20	+70	°C
LCM-Speichertemperatur	T_SZG	- 30	+80	°C
TP Betriebstemperatur und Luftfeuchtigkeit (20% ~ 90% RH)	T_OPR	- 20	+70	°C
TP SSspeichertemperatur und Luftfeuchtigkeit (20% ~ 90% RH)	T_SZG	- 30	+80	°C
Luftfeuchtigkeit	RH	- Ich weiß nicht.	90	%

TFT DCCEigenschaften

Eigenschaften	Symbol	- Ich weiß nicht.	Das ist typisch.	Max, du bist ein guter Mann.	Einheit	Anmerkung
TFT-OperationFrame Rate	Hz	- Ich weiß nicht.	60	- Ich weiß nicht.	Hz
Versorgungsspannung für Gleichspannung	VDD	3.0	3.3	3.3	V
TFT-Gatter mit eingeschalteter Spannung	VGH	16.5	17	17.5	V	Anmerkung 2
TFT-Gate OFF Spannung	VGL	- Sieben.5	- Sieben	- Sechs.5	V	Anmerkung 2
TFT-Stammspannung	Vcom	3.0	3.3	4.7	V	Anmerkung 1
AVDD	Abweichend	- Ich weiß nicht.	9.6	- Ich weiß nicht.	V	Anmerkung 3

Anmerkung 1: Der VCOM-Wert sollte durch unterschiedliche Bedingungen angepasst werden, um den Flicker-Wert zu optimieren.
Anmerkung 2: VGH und VGL sind die Betriebsspannungen des TFT-Gates.
Anmerkung 3: Passen Sie den Kontrast an, machen Sie die Farbe größer und dunkler und machen Sie die Farbe kleiner und heller.

Modulfunktion Beschreibung

Nummer der Anschrift.	Symbol	Beschreibung der LCM	Anmerkungen
1	LEDA	Stromversorgung+ FÜR HINTERLICHTANODE
2	LEDA	Stromversorgung+ FÜR HINTERLICHTANODE
3	LEDK	Stromversorgung - für die Hintergrundlichtkatode
4	LEDK	Stromversorgung - für die Hintergrundlichtkatode
5	GND	Kraftbefestigung
6	VCOM	Durchschnittliche Spannung
7	DVDD	Leistung für digitale Schaltkreise 3.3V
8	Modus	DE/SYNC-Modus ausgewählt.
9	DE	Datenfunktionssignal im RGB-I/F-Modus 1
10	VS	Vertikal synchronisiert. Signal in RGB I/F
11	HS	Horizontale Synchronisation. Signal in RGB I/F
12	B7	Blaue Daten
13	B6	Blaue Daten
14	B5	Blaue Daten
15	B4	Blaue Daten
16	B3	Blaue Daten
17	B2	Blaue Daten
18	B1	Blaue Daten
19	B0	Blaue Daten
20	Die G7	Grüne Daten
21	G6	Grüne Daten
22	G5	Grüne Daten
23	G4	Grüne Daten
24	G3	Grüne Daten
25	G2	Grüne Daten
26	G1	Grüne Daten
27	G0	Grüne Daten
28	R7	Rote Daten
29	R6	Rote Daten
30	R5	Rote Daten
31	R4	Rote Daten
32	R3	Rote Daten
33	R2	Rote Daten
34	R1	Rote Daten
35	R0	Rote Daten
36	GND	Kraftbefestigung
37	DCLK	Pixel-Uhrsignal in RGB I/F
38	GND	Kraftbefestigung
39	SHLR	Ausgangsquelle verschieben horizontale Richtung auswählen: ?? H??: S[1]->S[2]->...->S[1920] (Standard) ?? L??: S[1920]->S[1919]->...->S[1]
40	UPDN	Vertikalrichtung der Schaltvorrichtung: H: Scannen von oben nach unten ¢ L ¢ Scannen von unten nach oben
41	VGH	Schnittstelle an Spannung
42	VGL	Schnittstelle OFF Spannung
43	AVDD	Leistung für analoge Schaltungen
44	Zurücksetzen	Gesamtreservierungen
45	NC	Keine Verbindung.
46	VCOM	Durchschnittliche Spannung
47	DITHB	Dithering-Funktion Dithering-Funktion DITHER = H:Aktivieren der internen Dithering-Funktion DITHER = L:Ausgeschaltete interne Ditheringfunktion
48	GND	Kraftbefestigung
49	NC	Keine Verbindung.
50	NC	Keine Verbindung.

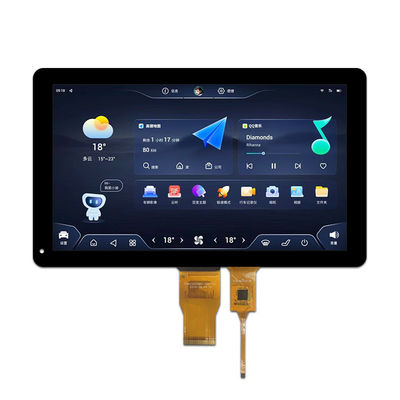

Produktbild
