24 Pins 3,5" TFT-LCD-Display 480*800 HVGA mit ST7701SN-Treiber-IC-MIPI-Schnittstelle

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW350116B0

PIXEL-NEIGUNG (W*H):

0.0945

Anzahl der Pixel:

480*800

LCM-Treiber-IC:

ST7701SN

Lumengrade:

350cd/m2

Hinterlichtspannung:

19.6-22.4V

Lagertemperatur:

-30+80°C

Größe:

3.5 Zoll

Betriebstemperatur:

-20+70°C

Hervorheben:

ST7701SN TFT-LCD-Display

3.5 TFT-LCD-Display

24-Pin-TFT-LCD-Display

Beschreibung des Produkts

MIPI3.5 Zoll TFT-LCD, 3,5 "480*800Beschreibung des HVGA-LCD-Displays

Tianxianwei TXW350116B0 ist ein TFT-LCD-Modul mit einer Diagonale von 3,5 Zoll und einer Auflösung von HVGA 480 * 800 Pixel.

Produktschnelle Details:
1. LCD Größe: 3,5 ′′ TFT
2- Entschlossenheit:480*800
3Blickwinkel: 12 Uhr
4. Umriss Dimension:51.32 mal 86,61 mal 3.5mm
5- Fahrersystem:Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
6. Schnittstellentyp:MIPI 2 LANE
7. Touch-Panel: mit oder ohne Resistive Touch-Panel optional
8. Temperatur: Oberste -20°C bis +70°C; Tst -30°C bis +80°C

Merkmale des Produkts:

TXW350116B0 ist ein 3,5-Zoll-Diagonal-Display mit 480 * 3RGB (H) X800 (V) Vollfarb-TFT-LCD-Display.

Dieses Modul unterstützt die MIPI 2 LANE-Schnittstelle. Die Modulgröße des Modells TXW350116B0 beträgt 51,32 * 86,61 * 3,5 mm mit einer effektiven Fläche von 45,36 * 75,6 mm;

Die Steuerung TXW350116B0 und ST7701SN ist auf dem Modul integriert und verfügt über einen logischen Stromversorgungsspannungsbereich von 19,6 V bis 22,4 V.

Kann in einem Temperaturbereich von -20 °C bis +70 °C betrieben werden; sein Lagertemperaturbereich beträgt -30 °C bis +80 °C.

TXW350116B0 ist ein vertikaler LCD-Modul mit einer Helligkeit von 350 cd/m2. Wenn Sie ihn als Landschaftsmodus verwenden oder die Helligkeit erhöhen möchten, wenden Sie sich bitte an uns für weitere technische Unterstützung.

Dieses 3,5-Zoll-TFT-LCD-Modul eignet sich für intelligente Roboter-Augen, Handheld-PDA-Geräte, Zugangskontroll- und Sicherheitsbildschirme, intelligente Schalter-Displays, Displays für medizinische Geräte,Bildschirme für Haushaltsgeräte, Anzeigen von Industrieanlagen usw.

Produkt:	3.5" TFT-LCD-Bildschirm	Berührungsschirm:	Mit oder ohne Resistenz-Touch-Panel
Die Entschließung:	480*800 Punkte	Blickrichtung:	12:00
Schnittstelle:	MIPI 2 LANE	Nummer des Pins:	24 Stifte
Verbindung:	Stecker (anpassen)	Oberflächenleuchtigkeit:	350cd/m2 (Nits)
Lebensdauer der LED:	30,000 Stunden	Einhaltung der Vorschriften:	CE&FCC und RoHS-konform

3.5 Zoll TFT-LCD, 3,5 "480*800 HVGA-LCD-Display-Zeichnung

24 Pins 3,5" TFT-LCD-Display 480*800 HVGA mit ST7701SN-Treiber-IC-MIPI-Schnittstelle 0

24 Pins 3,5" TFT-LCD-Display 480*800 HVGA mit ST7701SN-Treiber-IC-MIPI-Schnittstelle 1

Modulfunktion Beschreibung

Nummer der Anschrift.	Symbol	Beschreibung
1	VDD ((2,8V)	Analogstromversorgung (VCI):2.5V bis 3.3V
2	Zulassung(1.8V)	Analogstromversorgung (VCI):1.65 V bis 3,3 V
3	NC	Keine Verbindung.
4	Zurücksetzen(1.8V)	Setzen Sie das Signal-Eingabe-Terminal zurück.
5	TE	Der Ausgangsstift mit Tearing-Effekt wird zur Synchronisierung des MCU-Frame-Schreibens verwendet.
6	NC	Keine Verbindung.
7	LED-LeuchteK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
8	LED-LeuchteEine	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
9	GND	Stromversorgung
10	D0N	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
11	D0P	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
12	GND	Stromversorgung
13	CLKN	Hochgeschwindigkeits-Schnittstellenuhr-Differentialsignal-Eingangspins
14	CLKP	Hochgeschwindigkeits-Schnittstellenuhr-Differentialsignal-Eingangspins
15	GND	Stromversorgung
16	D1N	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
17	D1P	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
18	GND	Stromversorgung
19	NC	Keine Verbindung.
20	NC	Keine Verbindung.
21	GND	Stromversorgung
22	NC	Keine Verbindung.
23	NC	Keine Verbindung.
24	GND	Stromversorgung

Optische Eigenschaften

24 Pins 3,5" TFT-LCD-Display 480*800 HVGA mit ST7701SN-Treiber-IC-MIPI-Schnittstelle 2

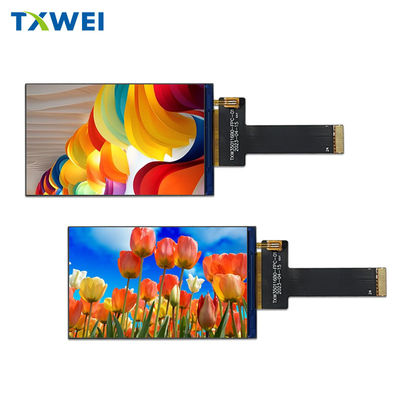

3.5 Zoll TFT-LCD, 3,5 "480*800 HVGA-LCD-Display für das tatsächliche Produktbild

Suchwort: tft 3.5, 3,5 Zoll TFT LCD, 3,5 Zoll TFT LCD, 3,5 Zoll TFT LCD, TFT LCD 3.5, 3,5 Zoll TFT-Display, 3,5 Zoll TFT-Display, 3,5 Zoll TFT-Display, TFT-Display 3.5, TFT-Display 3,5", 3,5 Zoll TFT-Bildschirm, 3,5 Zoll TFT-Bildschirm, 3,5 Zoll TFT-Bildschirm, TFT Bildschirm 3.5, TFT-Bildschirm 3,5 Zoll, TFT-Bildschirm 3,5 Zoll, ILI9488,MIPI3.5 Zoll,MIPI30,5-Zoll-TFT,MIPI3.5 Zoll Bildschirm, 3,5 Porträt-LCD, 3,5 Porträt-TFT, 3,5 Porträt-TFT Bildschirm
