3.0-Zoll-IPS-LCD-Anzeigemodule mit 360*640 Auflösung

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW300050S0

Hinterlichtspannung:

LCM-Treiber-IC:

Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten

Sichtrichtung:

Alle Uhr

Strom der Hintergrundbeleuchtung:

20 mA

Betriebstemperatur:

-20+70°C

Mechanische Umrissgröße ((W*H*T):

42.64 mal 74.52 mal 2.15

Antriebselement:

TFT-Aktive Matrix

Hervorheben:

3.0 Zoll TFT-LCD-Display-Modul

40-Pin-TFT-LCD-Displaymodul

360*640 TFT-LCD-Displaymodul

Beschreibung des Produkts

China Factory 3,0 Zoll QVGA LCD TFT-DisplayDie in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. 360*640Bildschirm

3.0" Zoll QVGAT7701S/GC9503VTFT-LCD

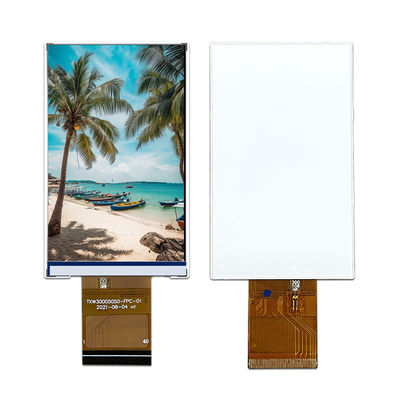

Tianxianwei TXW300050S0 ist ein 3-Zoll TN-Typ TFT-LCD-Display mit einer Auflösung von QVGA 360 * 640 Pixel.

Produkt:	3.0 Zoll TFT-Bildschirm	Die Entschließung:	360*640
Berührungsschirm:	Ohne Touchscreen (optional)	Abmessung des Abdeckglases:	Anpassbar
Blickrichtung:	12:00	Fahrer-IC:	RGB 16/MPI
Hintergrundlichtstrom:	36.72 mal 65.28	Verbindung:	Stecker (anpassen)
Nummer des Pins:	40 Stifte	Oberflächenleuchtigkeit:	350 Cd/m2 (Nits)
Lebensdauer der LED:	30,000 Stunden	Einhaltung der Vorschriften:	CE&FCC und RoHS-konform

3.0" TFT-LCD-Display Zeichnung

3.0-Zoll-IPS-LCD-Anzeigemodule mit 360*640 Auflösung 0

3.0-Zoll-IPS-LCD-Anzeigemodule mit 360*640 Auflösung 1

EineBsolutMAusgangszoneRSchlechte

Eigenschaften	Symbol	- Ich weiß nicht.	Max, du bist ein guter Mann.	Einheit
Betriebstemperatur der LCM	T_OPR	- 10	+60	°C
LCM-Speichertemperatur	T_SZG	- 20	+70	°C
Luftfeuchtigkeit	RH	- Ich weiß nicht.	90	%

Modulfunktion Beschreibung

Nummer der Anschrift.	Symbol	LCMFunktionell
1	LED-LeuchteEine	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
2	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
3	VCC 3.3V	Stromversorgung für LCD.
4	GND	Stromversorgung
5	D0N	Negative Polarität von Niederspannungsdifferenzdaten 0 Signal
6	D0P	Positive Polarität von Niederspannungsdifferenzdaten 0 Signal
7	GND	Stromversorgung
8	CLKN	Negative Polarität des Niederspannungsdifferential-Uhrsignals
9	CLKP	Positive Polarität des Niederspannungsdifferential-Uhrsignals
10	GND	Stromversorgung
11	D1N	Negative Polarität von Niederspannungsdifferenzdaten1Signal
12	D1P	Positive Polarität von Niederspannungsdifferenzdaten1Signal
13	GND	Stromversorgung
14	VSYNC	Vertikal (Frame) synchronisierendes Eingangssignal für den Betrieb der RGB-Schnittstelle.
15	HSYNC	Horizontale (Linien-) Synchronisierung des Eingangssignals für den Betrieb der RGB-Schnittstelle.
16	Die Mitgliedstaaten	Punkt-Uhrsignal für den Betrieb der RGB-Schnittstelle.
17	DE	Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle.
18	R0	Rote Daten
19	R1	Rote Daten
20	R2	Rote Daten
21	R3	Rote Daten
22	R4	Rote Daten
23	G0	Grüne Daten
24	G1	Grüne Daten
25	G2	Grüne Daten
26	G3	Grüne Daten
27	G4	Grüne Daten
28	G5	Grüne Daten
29	B0	Blaue Daten
30	B1	Blaue Daten
31	B2	Blaue Daten
32	B3	Blaue Daten
33	B4	Blaue Daten
34	Zurücksetzen	Setzen Sie das Signal-Eingabe-Terminal zurück.
35	CS	Chip-Selektionssignal.
36	SCL	Serielle Uhrsignal.
37	SDA	Seriendaten-Eingabe-/Ausgabe-Pin.
38	GND	Stromversorgung
39	VCC 3.3V	Stromversorgung für LCD.
40	VCC 3.3V	Stromversorgung für LCD.

3.0" TFT-LCD-Display Zeichnung Echte Produktdemonstration

Suchwort: tft 3,0", 3,0 tft lcd, 3,0" tft lcd, 3,0 Zoll tft lcd, tft lcd 3.0,3.0 Tft-Display, 3,0" Tft-Display,3.0 Zoll TFT-Display, 3,0 Zoll TFT-Display, 3,0 Zoll TFT-LCD-Display, 3,0 Zoll TFT-Bildschirm, 3,0 Zoll TFT-Bildschirm, 3,0 Zoll TFT-Bildschirm,
