2.8 Zoll IPS TFT-Display mit optischer Verbindung 400nits SPI IIC-Schnittstelle Touchscreen

MOQ:	1
Standardverpackung:	cardboard
Lieferfrist:	16
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW280115B0-MT

Lagertemperatur:

-30+80

Aktivbereich:

43.2*57.6

Lcm pin n zählen:

40PIN

Größe:

2,8 Zoll

Strom der Hintergrundbeleuchtung:

120 mA

Touch-Treiber-IC:

Gewichtung:

Betriebstemperatur:

-20+70

Hervorheben:

2.8 Zoll IPS TFT-Display

TFT-Display mit 400 Nits

TFT-Display mit optischer Verbindung

Beschreibung des Produkts

Über diesen Artikel SFTO280PY-7200ACT 2,8 Zoll kapazitiver Touchscreen TFT-Modul

Das 2,8-Zoll-IPS-TFT-Display ist ein Gerät, das fortschrittliche Display- und Touchtechnologien integriert.Im Folgenden ist eine detaillierte Einführung in das Produkt TXW280115B0-MT zu finden.:

Produktinformationen
- Bildschirmgröße: 2,8 Zoll
- Auflösung:480*640Pixel
- Anzeigetechnologie: IPS-Technologie (In-Plane Switching), die einen weiten Blickwinkel und Farbgenauigkeit bietet
-Helligkeit: 400nits, geeignet für die Betrachtung unter verschiedenen Lichtverhältnissen
- Berührungsbildschirmtechnologie: kapazitiv, mit hoher Empfindlichkeit und präziser Berührungssteuerung
- Schnittstelle: TFT-Display unterstützt SPI (Serial Peripheral Interface) und Touchscreen unterstützt I2C (Inter Integrated Circuit) Schnittstellen für eine einfache Verbindung mit Mikrocontrollern oder anderen Prozessoren
-Optische Verklebung: Verwendung von optischem Klebstoff zur Verklebung des Touchscreen und des Displays, wodurch die Berührungsgenauigkeit und der Display-Effekt verbessert werden
- Multi-Touch: unterstützt in der Regel die Multi-Touch-Funktion, so dass mehrere Finger gleichzeitig arbeiten können
- Haltbarkeit: Kapazitive Touchscreen sind haltbarer als resistive Touchscreen und weniger anfällig für physikalische Beschädigungen

Anwendungsszenarien

- Industrielle Steuerung: zur Anzeige und Steuerung von Industrieanlagen verwendet
- Medizinische Ausrüstung: Wichtige Informationen über medizinische Ausrüstung
- Verbraucherelektronikprodukte wie Smart Home-Geräte, Handspielkonsolen usw.
- Im Fahrzeugdisplay: Für das Armaturenbrett oder das Infotainmentsystem des Fahrzeugs verwendet
- Unternehmensinformationssysteme wie POS-Geräte, Selbstbedienungsterminals usw.

Produktvorteile

- Hohe Helligkeit: 400nits Helligkeit sorgt für eine klare Anzeige unter verschiedenen Lichtverhältnissen
- Hoher Kontrast: Die IPS-Technologie sorgt für bessere Kontrast- und Farbleistung
-Multi-Touch: Der kapazitive Touchscreen unterstützt Multi-Touch und bietet eine reibungslose interaktive Erfahrung
- Optische Verbindung: verbessert die Anzeigewirkung und die Berührungsgenauigkeit.

Zusammenfassend lässt sich sagen, dass das 2,8-Zoll-IPS-TFT-Display mit optisch gebundenem kapazitiven Touch eine Kombination aus hoher Helligkeit, hohem Kontrast und Multi-Touch-Funktionen bietet.Sie eignet sich für verschiedene Anwendungsszenarien und bietet eine hervorragende Benutzerinteraktion..

Eigenschaften

Artikel	Spezifikation	Einheit
Bildschirmgröße	2.8 Zoll	Diagonal
Anzahl der Pixel	480*3RGB ((H) X640 ((V)	Bildpunkte
Anzeigebereich	43.20 ((H) x57.60 ((V)	mm
Pixelpitch	0.180 ((H) x0.180 ((V)	mm
Umrissdimension	46.9 mal 66.5 mal 2.35	mm
Anordnung der Pixel	RGB-Streifen	- Ich weiß.
Anzeigemodus	Normalerweise schwarz	- Ich weiß.
Blickrichtung (Auge)	Alle	- Ich weiß.
Anzeige Farbe	262K	- Ich weiß.
Lichtdichte ((cd/m2)	400	Niete
Touch-Treiber-IC	Gewichtung:	- Ich weiß.
Schnittstelle	MIPI
Hintergrundbeleuchtung	LED-Seitenlicht	- Ich weiß.
Laufwerk-IC	Die Nummer des Zertifikats ist folgende:
Betriebstemperatur	- 20 bis 70	°C
Speichertemperatur	-30 bis 80	°C
Touchscreen	Kapazitiver Touchscreen
Touchscreen-Schnittstelle	I2C
Montage von TFT+CTP	Optische Verbindung

Zeichnung

EineBsolutMAusgangszoneRSchlechte

Eigenschaften	Symbol	- Ich weiß nicht.	Max, du bist ein guter Mann.	Einheit
Betriebstemperatur der LCM	T_OPR	- 20	+70	°C
LCM-Speichertemperatur	T_SZG	- 30	+80	°C
TP Betriebstemperatur und Luftfeuchtigkeit (20% ~ 90% RH)	T_OPR	- 20	+70	°C
TP SSspeichertemperatur und Luftfeuchtigkeit (20% ~ 90% RH)	T_SZG	- 30	+80	°C
Luftfeuchtigkeit	RH	-	90	%

Modulfunktion Beschreibung

Nummer der Anschrift.	Symbol	Funktionell
1	GND	Stromversorgung
2	D0N	Negative Polarität von Niederspannungsdifferenzdaten 0 Signal
3	D0P	Positive Polarität von Niederspannungsdifferenzdaten 0 Signal
4	GND	Stromversorgung
5	D1N	Negative Polarität der Niederspannungsdifferenzdaten 1
6	D1P	Positive Polarität von Niederspannungsdifferenzdaten 1 Signal
7	GND	Stromversorgung
8	CLKN	Negative Polarität des Niederspannungsdifferential-Uhrsignals
9	CLKP	Positive Polarität des Niederspannungsdifferential-Uhrsignals
10	GND	Stromversorgung
11	Zurücksetzen	Setzen Sie das Signal-Eingabe-Terminal zurück.
12	TE	Umschalten Sie den Kopplungspuls für einen zerreißenden Effekt.
13	NC	Keine Verbindung.
14	Zulassung	Stromversorgung für E/A.
15	VCI	Stromversorgung für LCD.
16	CTP_VDD	Berührungsplatte Stromversorgung 2,8 ~ 3,3 V
17	CTP_SDA	I2C-Daten aus dem Touchpanel
18	CTP_SCL	I2C-Uhr auf dem Touchpanel
19	CTP_INT	Touch-Panel unterbrechen Ausgang
20	CTP_RST	Touch-Panel zurücksetzen
21	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
22	LEDA	Stromversorgung für LED-Hintergrundlicht-Anoden-Eingang.

Optische Spezifikation

2.8 Zoll IPS TFT-Display mit optischer Verbindung 400nits SPI IIC-Schnittstelle Touchscreen 2

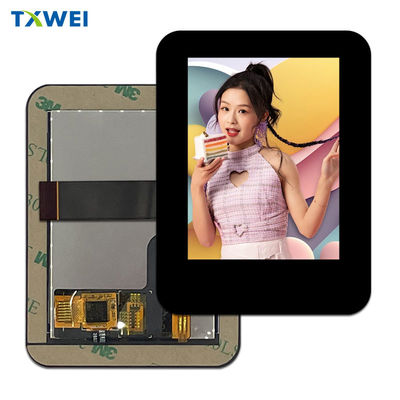

Produktbild

2.8 Zoll IPS TFT-Display mit optischer Verbindung 400nits SPI IIC-Schnittstelle Touchscreen 3

2.8 Zoll IPS TFT-Display mit optischer Verbindung 400nits SPI IIC-Schnittstelle Touchscreen 4

2.8 Zoll IPS TFT-Display mit optischer Verbindung 400nits SPI IIC-Schnittstelle Touchscreen 5

Einrichtungen und Zertifikate

2.8 Zoll IPS TFT-Display mit optischer Verbindung 400nits SPI IIC-Schnittstelle Touchscreen 6
