| MOQ: | 1 |
| Standardverpackung: | cardboard |
| Lieferfrist: | 16 |
| Lieferkapazität: | 10000pcs |

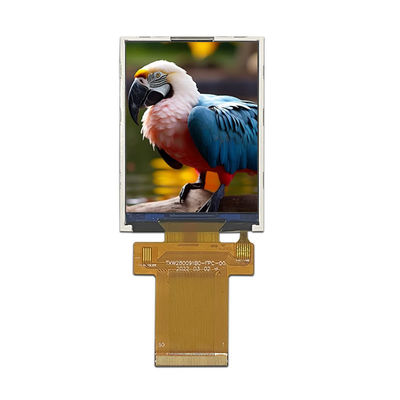

TFT-LCD-Display-Modul 2.8 "Inch 240x320 RGB MCU SPI-Schnittstelle mit RTP Produkt Einführung
| Produkt: | 2.8 Zoll TFT-LCD-Display |
| Die Entschließung: | 240*320 |
| Fahrer-IC: |
Die in Absatz 1 genannten Bedingungen gelten nicht. |
| Blickrichtung: | 12:00 |
| Nummer des Pins: | 50 Stifte |
| Oberflächenleuchtigkeit: | 400 Cd/m2 |
| Lebensdauer der LED: | 30,000 Stunden |
| Berührungsschirm: | ohneBerührungspaneel |
| Abmessung des Abdeckglases: | Anpassbar |
| Schnittstelle: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Verbindung: | Lötarbeiten |
| Einhaltung der Vorschriften: | CE&FCC und RoHS-konform |
TFT-LCD-Displaymodul 2,8 Zoll 240x320 RGB MCU SPI-SchnittstelleZeichnung des Produkts
LCMBeschreibung der Pins
| Nummer der Anschrift. | Symbol | Funktionell |
| 1 | GND | Stromversorgung |
| 2 | XR | Koordinate des Touch-Panels rechts |
| 3 | YD | Koordinate des Touch-Panels im Down |
| 4 | XL | Koordinate des Touch-Panels links |
| 5 | Zwei Jahre | Touch-Panel Koordinate im Up |
| 6 bis 7 | Zulassung(1.8V) | Ein-/Ausspannung (VDDI bis DGND): 1,65 V ~ 3,3 V |
| 8 bis 9 | VDD(2.8V) | Stromversorgung 2,5 V bis 3,3 V |
| 10 | IM2 | Der MCU-Schnittstellenmodus wird ausgewählt |
| 11 | IM1 | Der MCU-Schnittstellenmodus wird ausgewählt |
| 12 | Immobilien | Der MCU-Schnittstellenmodus wird ausgewählt |
| 13 | Zurücksetzen | Setzen Sie das Signal-Eingabe-Terminal zurück. |
| 14 | CSX | Ein Chip-Selektionssignal |
| 15 | RS/SCL | Daten / Befehl Auswahl-Pin. |
| 16 | WR/RS | Schreiben Sie ein Stroboskopsignal. |
| 17 | Forschung und Entwicklung | Lesen Sie die Daten am aufsteigenden Rand. |
| 18 | VSYNC | Vertikal synchronisiert, Signal in RGB I/F. |
| 19 | HSYNC |
Horizontale Synchronisation, Signal in RGB I/F. |
| 20 | ENABLE | Datenaktivierungssignal im RGB-I/F-Modus 1. |
| 21 | PCLK |
Pixel-Uhrsignal in RGB I/F |
| 22 | SDA |
SPI-Schnittstellen-Eingangspin. |
| 23 bis 40 | DB0 bis DB17 | RGB-Schnittstelle oder MCU-Parallelschnittstelle Datenbus. |
| 41 | SDO | SPI-Schnittstellen-Ausgabe-Pin. |
| 42 | GND | Stromversorgung |
| 43 | LEDA | Stromversorgung+ FÜR HINTERLICHTANODE |
| 44 bis 49 | LEDK1~LEDK6 | Stromversorgung - für die Hintergrundlichtkatode |
| 50 | GND | Stromversorgung |
Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist eine Kantenbeleuchtung mit 6 weißen LEDs, deren Eigenschaften in den folgenden Tabellen dargestellt sind.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 2.8 | - | 3.2 | V | - |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 120 | - | mA | - |
| Lichtdichte (mit LCD) | Lv | TBD | - Ich weiß nicht. | cd/m2 | - | |
| Lebensdauer der LED | N/A | - Was ist los? | 30,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
Anmerkung:
Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit beiLDie LED-Lebensdauer könnte verringert werden, wennLgrößer als 25mA/LED ist.
TFT-LCD-Displaymodul 2,8 Zoll 240x320 RGB MCU SPI-SchnittstellePRoduct Bilder
Fabrikgebäude
TFT-LCD-Displaymodulhersteller - mehr als 300 TFT-Standardprodukte erhältlich
Tian Xianwei Technology ist ein weltweit führender Hersteller von TFT-LCD-Displays mit Sitz in China.Tian Xianwei bietet eine breite Produktpalette von kleinen bis mittleren TFT-Displaymodulen in Größen wie 0.96",1.28", eins.77Die Angabe der in Absatz 1 Buchstabe a genannten Angaben ist nur möglich, wenn die Angabe der in Absatz 1 Buchstabe b genannten Angaben nicht erfüllt ist.27" 28" und 32" TFT (Diagonale Größe des aktiven Bereichs) usw.Auf dieser Website sind mehr als 200 TFT-Standardmodelle aufgeführt; außerdem kann fast jeder Artikel von den Standardartikeln abgeleitet werden, um den Anforderungen der Kunden gerecht zu werden.
Tian Xianwei TFT-Displays sind nach Industriestandards qualifiziert, darunter Standard-TFT-LCD-Module, IPS-TFT, TFT-LCD mit hoher Helligkeit (sonnenlichtlesbares Display), TFT-Panels mit Steuerplatten,Strichtyp TFT, Wide Temperature TFT LCD. Diese Displays umfassen Landschafts- oder Porträtmodi.Tian Xianwei TFT-LCD-Displays sind in verschiedenen Auflösungen erhältlich sowie Touchscreen optional in Resistive und Projektierte Kapazitive (PCAP Touchscreen) TechnologieViele unserer TFT-Displaymodule verfügen über mehr als eine Schnittstelle, einschließlich MCU, RGB, TTL, LVDS und MIPI DSI.Tian Xianwei TFT-Module sind perfekt für eine Reihe von Anwendungen, einschließlich der industriellen Steuerung, Kaffeemaschine, medizinische Ausrüstung, POS-System, Automatisierung, GPS-Navigator, Weißwaren, Energiesteuerung, Telekommunikation, medizinische Ausrüstung usw.
Suchwort: tft 2,8", 2,8 tft lcd, 2,8" tft lcd, 2,8 Zoll tft lcd, tft lcd 2.8, 2,8" TFT-Display, 2,8" TFT-Display, 2,8" TFT-Display, 2,8" TFT-Display, 2,8" TFT-Display,,2,8 Zoll TFT-LCD-Bildschirm
