SPI/MCU/RGB-Schnittstelle 2,8 Zoll TFT-LCD-Bildschirm mit 240x320 Auflösung und ST7789V LCM-Treiber-IC

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

Hinterlichtspannung:

2.8-3.3V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

Hervorheben:

ST7789V TFT-LCD-Bildschirm

240x320 TFT-LCD-Bildschirm

2.8 Zoll TFT-LCD-Bildschirm

Beschreibung des Produkts

2.8 Zoll TFT-LCD 240x320 mitSPI/MCU/RGBSchnittstelle und ST7789V IC TFT LCD-Display

TXW280091B0 ist ein 2,8-Zoll-Full-FT-LCD-Display mit einer Auflösung von 240x320 (240 horizontale Pixel x 320 vertikale Pixel-Array). Dieses Modell unterstützt SPI/MCU/RGB-Schnittstellen;Die Stromversorgungsspannung (VCC) für die Antriebsleistung des LCD-Panels beträgt 2.8V bis 3.3V.

TXW280091B0 ist ein TFT des Typs TN mit einem Blickwinkel von 12:00 und einer Helligkeit von 400cd/m2 (typischer Wert). Es kann bei Temperaturen zwischen -20 °C und +70 °C arbeiten;Die Lagertemperatur beträgt -30 °C bis +80 °C.

Produktschnelle Details:

1. LCD Größe: 2,8 ̊ TFT

2Auflösung: 240 x 320

3Blickwinkel: 12 Uhr

4. Umriss Dimension:50 mal 69,2 mal 2.4mm

5- Fahrer-IC: ST7789V

6. Schnittstellentyp:SPI/MCU/RGB

7. Touch-Panel: Ohne Touch-Panel ((Anpassbar)

8. Temperatur: Oberste -20°C bis +70°C; Tst -30°C bis +80°C

Produkt:	20,8 Zoll TFT	Berührungsschirm:	Ohne TP (Anpassbar)
Die Entschließung:	240x320	Blickrichtung:	Um 12 Uhr.
Schnittstelle:	SPI/MCU/RGB	Nummer des Pins:	50 Stifte
Verbindung:	Stecker (anpassen)	Oberflächenleuchtigkeit:	400 Cd/m2
Betriebstemperatur:	-20°C bis +70°C	Einhaltung der Vorschriften:	CE- und FCC- und RoHS-konform

Kundenbetreuung

1.Bevor wir einen offiziellen Vertrag mit unserem Kunden unterzeichnen, werden wir helfen, eine professionelle Lösung zu analysieren und auf der Grundlage von Kundenprojektinformationen zu liefern und eine optimale Lösung zu finden.

2Ihre Anfrage bezüglich unserer Produkte oder Preise wird innerhalb von 24 Stunden beantwortet.

3- Informieren Sie unsere Kunden über den Produktionsprozess und helfen Sie bei der Qualitätsprüfung in der Fabrik, wenn nötig.

4. Einjährige Garantie für unser LCD-Display nach Lieferung. Alle Mängel können innerhalb der Garantiezeit zurückgegeben und ersetzt werden.

5Der Käufer kann einen Techniker für kostenlose Ausbildung vor der Lieferung zu unserer Fabrik schicken.

6Wir konzentrieren uns auf die Schaffung von Werten für unsere Kunden. Für notwendige technische oder kommerzielle Unterstützung organisieren wir ein Telefonat, einen Online-Technischen Service oder lokale Hilfe vor Ort.etc. um den unterschiedlichen Bedürfnissen der Kunden gerecht zu werden.

2.8" Inch Touch LCD Modul Zeichnung

SPI/MCU/RGB-Schnittstelle 2,8 Zoll TFT-LCD-Bildschirm mit 240x320 Auflösung und ST7789V LCM-Treiber-IC 0

SPI/MCU/RGB-Schnittstelle 2,8 Zoll TFT-LCD-Bildschirm mit 240x320 Auflösung und ST7789V LCM-Treiber-IC 1

LCMBeschreibung der Pins

Nummer der Anschrift.	Symbol	Funktionell
1	GND	Stromversorgung
2	XR	Koordinate des Touch-Panels rechts
3	YD	Koordinate des Touch-Panels im Down
4	XL	Koordinate des Touch-Panels links
5	Zwei Jahre	Touch-Panel Koordinate im Up
6 bis 7	Zulassung(1.8V)	Ein-/Ausspannung (VDDI bis DGND): 1,65 V ~ 3,3 V
8 bis 9	VDD(2.8V)	Stromversorgung 2,5 V bis 3,3 V
10	IM2	Der MCU-Schnittstellenmodus wird ausgewählt
11	IM1	Der MCU-Schnittstellenmodus wird ausgewählt
12	Immobilien	Der MCU-Schnittstellenmodus wird ausgewählt
13	Zurücksetzen	Setzen Sie das Signal-Eingabe-Terminal zurück.
14	CSX	Ein Chip-Selektionssignal
15	RS/SCL	Daten / Befehl Auswahl-Pin.
16	WR/RS	Schreiben Sie ein Stroboskopsignal.
17	Forschung und Entwicklung	Lesen Sie die Daten am aufsteigenden Rand.
18	VSYNC	Vertikal synchronisiert, Signal in RGB I/F.
19	HSYNC	Horizontale Synchronisation, Signal in RGB I/F.
20	ENABLE	Datenaktivierungssignal im RGB-I/F-Modus 1.
21	PCLK	Pixel-Uhrsignal in RGB I/F.
22	SDA	SPI-Schnittstellen-Eingangspin.
23 bis 40	DB0 bis DB17	RGB-Schnittstelle oder MCU-Parallelschnittstelle Datenbus.
41	SDO	SPI-Schnittstellen-Ausgabe-Pin.
42	GND	Stromversorgung
43	LEDA	Stromversorgung+ FÜR HINTERLICHTANODE
44 bis 49	LEDK1~LEDK6	Stromversorgung - für die Hintergrundlichtkatode
50	GND	Stromversorgung

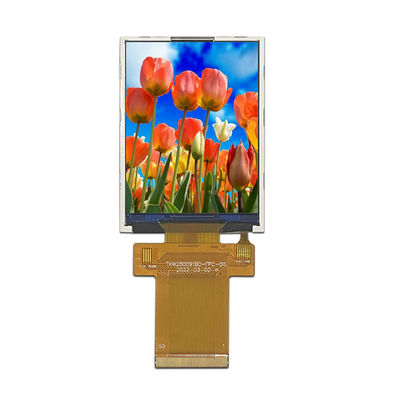

2.8" Inch Touch LCD Modul Echtes Produktbild
