Über diesen ArtikelTXW280085C0-CTP2.8 Zoll Kapazitiv-Touchscreen-TFT-Modul
Das 2,8-Zoll-IPS-TFT-Display mit optisch gebundenem Kapazitiv-Touch ist ein Gerät, das fortschrittliche Display- und Touchtechnologien integriert.TXW280085C0-CTP:
Produktinformationen
- Bildschirmgröße: 2,8 Zoll
- Auflösung: 240 x 320 Pixel
- Anzeigetechnologie: IPS-Technologie (In-Plane Switching), die einen weiten Blickwinkel und Farbgenauigkeit bietet
-Helligkeit: 300nits, geeignet für die Betrachtung unter verschiedenen Lichtverhältnissen
- Berührungsbildschirmtechnologie: kapazitiv, mit hoher Empfindlichkeit und präziser Berührungssteuerung
- Schnittstelle: TFT-Display unterstützt SPI (Serial Peripheral Interface) und Touchscreen unterstützt I2C (Inter Integrated Circuit) Schnittstellen für eine einfache Verbindung mit Mikrocontrollern oder anderen Prozessoren
-Optische Verklebung: Verwendung von optischem Klebstoff zur Verklebung des Touchscreen und des Displays, wodurch die Berührungsgenauigkeit und der Display-Effekt verbessert werden
- Multi-Touch: unterstützt in der Regel die Multi-Touch-Funktion, so dass mehrere Finger gleichzeitig arbeiten können
- Haltbarkeit: Kapazitive Touchscreen sind haltbarer als resistive Touchscreen und weniger anfällig für physikalische Beschädigungen
Anwendungsszenarien
- Industrielle Steuerung: zur Anzeige und Steuerung von Industrieanlagen verwendet
- Medizinische Ausrüstung: Wichtige Informationen über medizinische Ausrüstung
- Verbraucherelektronikprodukte wie Smart Home-Geräte, Handspielkonsolen usw.
- Im Fahrzeugdisplay: Für das Armaturenbrett oder das Infotainmentsystem des Fahrzeugs verwendet
- Unternehmensinformationssysteme wie POS-Geräte, Selbstbedienungsterminals usw.
Produktvorteile
- Hohe Helligkeit: 300nits Helligkeit sorgt für eine klare Anzeige unter verschiedenen Lichtverhältnissen
- Hoher Kontrast: Die IPS-Technologie sorgt für bessere Kontrast- und Farbleistung
-Multi-Touch: Der kapazitive Touchscreen unterstützt Multi-Touch und bietet eine reibungslose interaktive Erfahrung
- Optische Verbindung: verbessert die Anzeigewirkung und die Berührungsgenauigkeit.
Zusammenfassend lässt sich sagen, dass das 2,8-Zoll-IPS-TFT-Display mit optisch gebundenem kapazitiven Touch eine Kombination aus hoher Helligkeit, hohem Kontrast und Multi-Touch-Funktionen bietet.Sie eignet sich für verschiedene Anwendungsszenarien und bietet eine hervorragende Benutzerinteraktion..
Eigenschaften
| Artikel | Spezifikation | Einheit |
| Bildschirmgröße | 2.8 Zoll | Diagonal |
| Anzahl der Pixel | 240RGB ((H) x 320 ((V) | Bildpunkte |
| Anzeigebereich | 43.20 ((H) x57.60 ((V) | mm |
| Pixelpitch | 0.180 ((H) x0.180 ((V) | mm |
| Umrissdimension |
54 mal 74,9 mal 3.55 |
mm |
| Anordnung der Pixel | RGB-Streifen | - Ich weiß. |
| Anzeigemodus | Normalerweise schwarz | - Ich weiß. |
| Blickrichtung (Auge) | Alle | - Ich weiß. |
| Anzeige Farbe | 262K | - Ich weiß. |
| Lichtdichte ((cd/m2) | 300 | Niete |
| Kontrastverhältnis | 1200:1 | - Ich weiß. |
| Schnittstelle |
MCU 8/16 BIT |
|
| Hintergrundbeleuchtung | LED-Seitenlicht | - Ich weiß. |
| Laufwerk-IC | Die in Absatz 1 genannten Bedingungen gelten nicht. | |
| Betriebstemperatur | - 20 bis 70 | °C |
| Speichertemperatur | -30 bis 80 | °C |
| Touchscreen | Kapazitiver Touchscreen | |
| Touchscreen-Schnittstelle | I2C | |
| Montage von TFT+CTP | Optische Verbindung |
Zeichnung
EineBsolutMAusgangszoneRSchlechte
| Eigenschaften | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur der LCM | TOPR | - 10 | +60 | °C |
| LCM-Speichertemperatur | TSZG | - 20 | +70 | °C |
| TP Betriebstemperatur und Luftfeuchtigkeit (20% ~ 90% RH) | TOPR | - 10 | +60 | °C |
| TP SSspeichertemperatur und Luftfeuchtigkeit (20% ~ 90% RH) | TSZG | - 20 | +70 | °C |
| Luftfeuchtigkeit | RH | - | 90 | % |
LCMBeschreibung der Pins
| Nummer der Anschrift. | Symbol | Funktionell |
| 1 | VDD | PVersorgungssysteme 2,5 V bis 3,3 V |
| 2 | Zulassung | Stromversorgung für E/A. |
| 3 | Zurücksetzen | Setzen Sie das Signal-Eingabe-Terminal zurück. |
| 4 | CS | Chip-Selektionssignal-Eingang pi |
| 5 | RS | Daten / Befehl Auswahl-Pin. |
| 6 | WR | Schreiben Sie ein Stroboskopsignal. |
| 7 | Forschung und Entwicklung | Lesen Sie das Stroboskopsignal. |
| 8 | GND | Auf den Boden. |
| 9 | Inlandsgeschäft0 | |
| 10 | NC | NC |
| 11 bis 26 | DB0-DB15 | MCU-Parallell-Interface-Datenbus. |
| 27 bis 28 | NC | NC |
| 29 | LEDK | Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 30 bis 33 | LEDA | Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung. |
| 34 | GND | Auf den Boden. |
| 35 | XL | Koordinate des Touch-Panels links |
| 36 | XR | Koordinate des Touch-Panels rechts |
| 37 | Zwei Jahre | Touch-Panel Koordinate im Up |
| 38 | YD | Koordinate des Touch-Panels im Down |
| 39 | NC | NC |
RPrüfpunkt für die Zuverlässigkeit
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +70°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -20°C / 96H | |
| 3 | Hochgeschwindigkeit. | +60°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -10°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 50°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -10°C (~30min) ~60°C (30min),10 Zyklen |

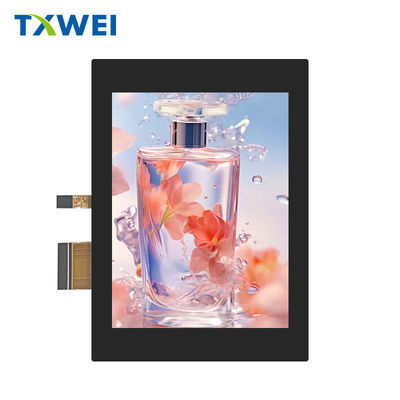

Produktbild
