2.8 Zoll 40PIN RGB-Schnittstelle TFT-LCD-Modul ST7789V 240*320 IPS TFT-LCD-Display

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW280074B0

Größe:

2.8 Zoll.

PIXEL-NEIGUNG (W*H):

0.180 mal 0.180

LCM-Schnittstelle:

RGB 565 BIT-Schnittstelle

Aktivbereich:

43.2*57,6 mm

Hinterlichtspannung:

2.8-3.3V

Anzahl der Pixel:

240*320

Lagertemperatur:

-30+80°C

Hervorheben:

240*320 IPS LCD-Display

TFT-LCD-Modul mit 40 Pins

2

Beschreibung des Produkts

2.8 Zoll TFT LCD Bildschirm240*320 QVGALandschaftsartmit RGB-Schnittstelle TFT-Lcd-Modul

Tianxianwei TXW280074B0 ist ein 2,8-Zoll-diagonaler TFT-LCD-Modul mit einer Auflösung von 240x320 QVGA-Pixeln. Dieses Modul ist mit einem ST7789V-Integrierten Schaltkreis ausgestattet;Es umfasst Steuerungs- und Treiber-IC-Funktionen, unterstützt RGB-Schnittstellen und verfügt über einen Stromversorgungsspannungsbereich (VDD) von 2,8 V bis 3,3 V. Dieses Modul verfügt über eine Anti-Blend-Oberflächenplatte.

Das TFT-LCD-Modul TXW280074B0 ist im Landschaftsmodus mit einer Helligkeit von 400 Nits. Dieses Modul kann auch für resistive Touchscreens und Projektionskapazitive Touchscreens (optional) verwendet werden.TXW280074B0 kann in einem Temperaturbereich von -20 °C bis +70 °C betrieben werdenDer Lagertemperaturbereich beträgt -30 °C bis +80 °C.

Häufig gestellte Fragen
1Wie kann ich bestellen?
Bitte geben Sie die Details Ihrer Anforderungen so klar wie möglich an, damit wir Ihnen das Angebot beim ersten Mal zusenden können.
Für die Gestaltung oder weitere Diskussion ist es besser, uns per E-Mail/Telefon zu kontaktieren, um einen klareren und genaueren LCD-Lösungsvorschlag für Sie zu erhalten. .
2- Was für eine Darstellung bieten wir?
Wir haben TFT Farb-LCD-Display-Modul, monochrome LCD-Modul, OLED-LCD-Modul, LCD-Modul mit digitalen Rahmen, Android Tablet, etc. Wir unterstützen sowohl Innen- als auch Außenanwendungen,industrielle und kommerzielle Anwendungen.

Wir unterstützen auch Standardlösungen und maßgeschneiderte Designlösungen.

Wir haben Produkte, die bereits im Handel sind, um den Kunden einmalige Lösungen zu bieten.

3Was ist mit der Garantie?
Wir haben eine 1-Jahres-Garantie. Alle Mängel können zurückgegeben und ersetzt werden.
4Wie lautet Ihre Lieferfrist?
Wir akzeptieren FedEX, TNT, EMS, UPS usw. Sie können wählen, welches für Sie am bequemsten oder kostengünstigsten ist.

Produkt:	2.8 Zoll TFT-LCD-Bildschirm	Berührungsschirm:	Resistente Berührungsplatte (optional)
Die Entschließung:	240*320	Abmessung des Abdeckglases:	Anpassbar
Blickrichtung:	12:00	Schnittstelle:	RGB (anpassbar)
Nummer des Pins:	40 Pins (anpassbar)	Verbindung:	Stecker (anpassen)
Oberflächenleuchtigkeit:	400 Cd/m2 (Nits) (anpassbar)	Lebensdauer der LED:	30,000 Stunden

Warum Sie uns wählen

1- Ich weiß.Wir bieten LCD-Display maßgeschneiderte Lösung

Hat Ihr Produkt spezielle Anforderungen an die Anwendung, elektrische Spezifikationen, optische Spezifikationen, Berührungsmerkmale oder mechanische Abmessungen, die maßgeschneiderte Displays erfordern?Tian Xianweikann Ihren LCD-Anforderungen entsprechen.

2- Ich weiß.Gesamtlösungen für Touchscreen und Display

Sind Sie besorgt über die Montage des Touch- und Display-Bildschirms?Tian XianweiWir können kundenspezifische und standardmäßige Touch-Screen-Lösungen mit Resistive- und Capacitive-Multi-Touch-Lösungen sowie Luft- und Optikbindungsdienste anbieten.

3- Ich weiß.Verpflichtung zur Qualitätssicherheit

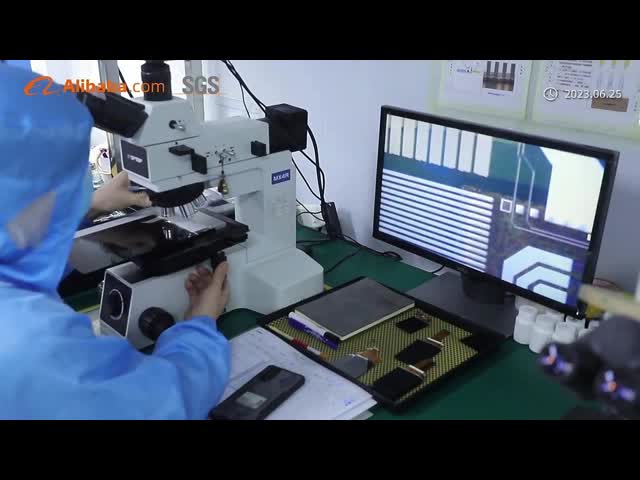

Tian XianweiWir gewährleisten Qualität durch die Herstellung IQC,PQC und OQC Management,Zuverlässigkeits- und Alterungstests.

4- Ich weiß.Langfristige Versorgung

Unter normalen Umständen können die von uns empfohlenen Produkte für mehr als 5 Jahre geliefert werden.Wir machen im Voraus alternative Pläne, um Ihre langfristigen Versorgungsbedürfnisse zu gewährleisten..

2.8 Zoll TFTBildschirmZeichnung

2.8 Zoll 40PIN RGB-Schnittstelle TFT-LCD-Modul ST7789V 240*320 IPS TFT-LCD-Display 0

2.8 Zoll 40PIN RGB-Schnittstelle TFT-LCD-Modul ST7789V 240*320 IPS TFT-LCD-Display 1

LCMBeschreibung der Pins

Nummer der Anschrift.	Symbol	Funktionell
1 bis 2	LEDA	Stromversorgung+ FÜR HINTERLICHTANODE
3 bis 4	LEDK	Stromversorgung - für die Hintergrundlichtkatode
5	GND	Stromversorgung
6	Zurücksetzen	Setzen Sie das Signal-Eingabe-Terminal zurück.
7	CS	Ein Chip-Selektionssignal
8	SCL	Dieser Pin wird als serielle Schnittstellenuhr verwendet
9	SDA	SPI-Schnittstellen-Eingangspin.
10 bis 25	D0 bis D15	RGB-Schnittstellen-Datenbus.
26 bis 33	NC	NC
34	HSYNC	Horizontale Synchronisation, Signal in RGB I/F.
35	VSYNC	Vertikal synchronisiert, Signal in RGB I/F.
36	PCLK	Pixel-Uhrsignal in RGB I/F.
37	DEN	Daten-Aktivierungssignal in RGB I/F.
38	VCI ((2,8V)	Stromversorgung 2,6 V bis 3,3 V
39	Die Ausrüstung ist in der Lage, die erforderlichen Leistungen zu erbringen.	Ein-/Ausspannung (VDDI bis DGND): 1,65 V ~ 3,3 V
40	GND	Stromversorgung

Eigenschaften der Hintergrundbeleuchtungseinheit

Die Hintergrundbeleuchtung ist eine Kantenbeleuchtung mit 6 weißen LEDs, deren Eigenschaften in den folgenden Tabellen dargestellt sind.

Eigenschaften	Symbol	- Ich weiß nicht.	Typ	Max, du bist ein guter Mann.	Einheit	Anmerkungen
Vorwärtsspannung	V_F	2.8	-	3.2	V	-
Vorwärtsstrom	Ich..._F	- Ich weiß nicht.	120	-	mA	-
Lichtdichte (mit LCD)	Lv		400	- Ich weiß nicht.	cd/m²	-
Lebensdauer der LED	N/A	- Was ist los?	30,000	- Ich weiß nicht.	Hrs.	Anmerkung 1

Anmerkung:

Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit bei_LDie LED-Lebensdauer könnte verringert werden, wenn_Lgrößer als 25mA/LED ist.

RPrüfpunkt für die Zuverlässigkeit

- Nein. Ich weiß nicht.	Prüfpunkt	Prüfungszustand	Anmerkungen
1	Aufbewahrung bei hohen Temperaturen	+70°C / 96H	1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
2	Lagerung bei niedrigen Temperaturen	-30°C / 96H
3	Hochgeschwindigkeit.	+60°C / 96H
4	Niedrige Temperatur, Betrieb	-20°C / 96H
5	Aufbewahrung bei hoher Temperatur/Feuchtigkeit	50°C x 90%RH /96H
6	Wärme- und Kälteschock	Statischer Zustand, -20°C ((30min) ~60°C (30min),50 Zyklen

2.8 Zoll TFTBildschirm Echtes Produktbild
