ST7701 LCM-Treiber IC 2,8 Zoll TFT-LCD-Display für Automobilanwendungen

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW280061B0

PIXEL-NEIGUNG (W*H):

Größe:

2.8 Zoll.

Lagertemperatur:

-30+80°C

LCM-Schnittstelle:

MIPI BIT-Schnittstelle

Betriebstemperatur:

-20+70°C

Aktivbereich:

43.2*57,6 mm

Anzahl der Pixel:

480*640

Hervorheben:

TFT-LCD-Display für Anwendungen im Automobilbereich

2.8 Zoll TFT-LCD-Display

Beschreibung des Produkts

2.8" TFT 480x640, TFT LCD 2,8 Zoll Beschreibung

TXW280061B0 ist ein 2,8-Zoll-Diagonalbildschirm mit 480 * 3RGB (H) X640 (V) Vollfarb-TFT-LCD-Display. Das TFT-LCD-Modul unterstützt die MIPI BIT-Schnittstelle mit einer Modulgröße von 55,81 * 83,31 * 3.53 mm und eine aktive Fläche von 43.2 x 57,6 mm; Das TFT-LCD TXW280061B0 integriert die Steuerung ST7701 auf dem Modul mit einem logischen Stromversorgungsspannungsbereich von 2,8 V bis 3,3 V.

TXW280061B0 ist ein vertikaler Modul LCD mit einer Helligkeit von 300 cd/m 2. Wenn Sie es als Landschaftsmodus verwenden oder die Helligkeit erhöhen möchten, kontaktieren Sie uns bitte für weitere technische Unterstützung.Das 8-Zoll-TFT-LCD-Modul eignet sich für die Anzeige industrieller Steuergeräte, Instrumentenausstellungen, intelligente Haushaltsgeräte, 3D-Drucker-Displays, medizinische Endoskop-Displays, Handgeräte und andere Produkte.

Eigenschaften

Produkt:	20,8 Zoll TFT-LCD-Display	Die Entschließung:	480x640 Punkte
Fahrer-IC:	Die in Absatz 1 genannten Bedingungen gelten nicht.	Berührungsschirm:	Ohne Touchscreen
Abdeckungsglas	Anpassbar	Blickrichtung:	Kostenlos (80/80)
Umriss Dim.:	55.8183.313.53mm	Aktivbereich:	43.20 x 57,60 mm
Schnittstelle:	MIPI (anpassbar)	Verbindung:	Typ des FPC-Anschlusses
Nummer des Pins:	40 Pins (anpassbar)	Oberflächenleuchtigkeit:	300 Cd/m2 (Nits)
Versorgungsspannung:	2.8-3.3V	Hintergrundbeleuchtung	Weiße LED
Lebensdauer der LED:	30,000 Stunden	Einhaltung der Vorschriften:	CE- und FCC- und RoHS-konform

2.8"480*640TFT-LCD-Zeichnung

ST7701 LCM-Treiber IC 2,8 Zoll TFT-LCD-Display für Automobilanwendungen 0

ST7701 LCM-Treiber IC 2,8 Zoll TFT-LCD-Display für Automobilanwendungen 1

Modulfunktion Beschreibung

Nummer der Anschrift.	Symbol	LCMFunktionell
1	GND	PÜbergrund
2	DSI_ D0_N	MIPI-DSI-Datendifferenzsignal-Eingangspins
3	DSI_ D0_P	MIPI-DSI-Datendifferenzsignal-Eingangspins
4	GND	PÜbergrund
5	DSI_ D1_N	MIPI-DSI-Datendifferenzsignal-Eingangspins
6	DSI_ D1_P	MIPI-DSI-Datendifferenzsignal-Eingangspins
7	GND	Stromversorgung
8	DSI_CLKN	MIPI-DSI CLOCK Differentialsignal-Eingangspins
9	DSI_CLKP	MIPI-DSI CLOCK Differentialsignal-Eingangspins
10	GND	Stromversorgung
11	RESE DB15 bis DB0	Setzen Sie das Signalinput-Terminal zurück.- Ich weiß.L- Ich weiß.. RS =- Ich weiß.H- Ich weiß.: aktuelle Daten auf dem Datenbus sind Anzeigendaten.
12	TE	Das Tränen-Effektsignal wird verwendet, um MCU mit dem Frame-Speicher zu synchronisieren
13	NC	NC
14	Zulassung	Ein-/Ausspannung: 1,65 V bis 3,3 V
15	VCI	PAusstattung: 2.5V ~ 3,3 V
16	TP_VDD	TP VDD-PIN
17	TP_SDA	TP SDA PIN
18	TP_SCL	TP SCL-PIN
19	TP_INT	TP INT PIN
20	TP_RST	TP RST PIN
21	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
22	LEDA	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.

BsolutMAusgangszoneRSchlechte

Eigenschaften	Symbol	- Ich weiß nicht.	Max, du bist ein guter Mann.	Einheit
Betriebstemperatur der LCM	T_OPR	- 20	+60	°C
LCM-Speichertemperatur	T_SZG	- 30	+70	°C
Luftfeuchtigkeit	RH	-	90	%

Eigenschaften der Hintergrundbeleuchtungseinheit

Die Hintergrundbeleuchtung ist eine Randbeleuchtung mit 6 weißen LEDs, deren Eigenschaften in den folgenden Tabellen dargestellt sind.

Eigenschaften	Symbol	- Ich weiß nicht.	Typ	Max, du bist ein guter Mann.	Einheit	Anmerkungen
Vorwärtsspannung	V_F	16.8	- Ich weiß nicht.	19.2	V	-
Vorwärtsstrom	Ich..._F	- Ich weiß nicht.	20	-	mA	-
Lichtdichte (mit LCD)	Lv		TBD	- Ich weiß nicht.	cd/m²	-
Lebensdauer der LED	N/A	- Was ist los?	30,000	- Ich weiß nicht.	Hrs.	Anmerkung 1

Anmerkung:

Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit bei_LDie LED-Lebensdauer könnte verringert werden, wenn_Lgrößer als 25mA/LED ist.

RPrüfpunkt für die Zuverlässigkeit

- Nein. Ich weiß nicht.	Prüfpunkt	Prüfungszustand	Anmerkungen
1	Aufbewahrung bei hohen Temperaturen	+70°C / 96H	1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
2	Lagerung bei niedrigen Temperaturen	-30°C / 96H
3	Hochgeschwindigkeit.	+60°C / 96H
4	Niedrige Temperatur, Betrieb	-20°C / 96H
5	Aufbewahrung bei hoher Temperatur/Feuchtigkeit	50°C x 90%RH / 96H
6	Wärme- und Kälteschock	Statischer Zustand, -20°C ((30min) ~70°C (30min),10 Zyklen

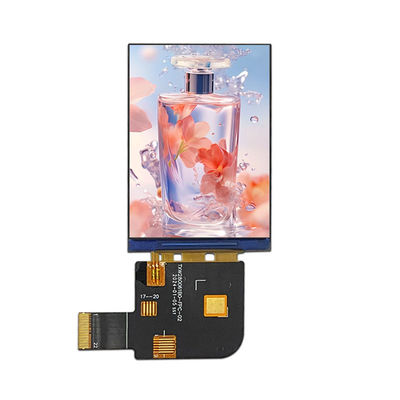

TFT-LCD Produktbild

TFT-LCD-Displaymodulhersteller - mehr als 300 TFT-Standardprodukte erhältlich

Tian XianweiTechnologie ist ein weltweit führender Hersteller von TFT-LCD-Displays mit Sitz in China.Tian Xianweibietet eine breite Produktpalette von kleinen bis mittleren TFT-Displaymodulen in Größen wie 0,96",1.28", eins.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"und 32"TFT (diagonale Größe des aktiven Bereichs) usw. Auf dieser Website sind mehr als 200 TFT-Standardmodelle aufgeführt.Fast jeder Artikel kann von den Standardartikeln abgeleitet werden, um den Anforderungen der Kunden gerecht zu werden..

Tian XianweiTFT-Displays sind nach Industriestandards qualifiziert, darunter Standard-TFT-LCD-Module, IPS-TFT, TFT-LCD mit hoher Helligkeit (sonnenlichtlesbares Display), TFT-Panels mit Steuerplatten, TFT mit Balkenart,TFT-LCD mit großer TemperaturDiese Displays umfassen Landschafts- oder Porträtmodi.Tian XianweiTFT-LCD-Displays sind in verschiedenen Auflösungen erhältlich sowie Touchscreen-Option in Resistive- und Projektivkapazität (PCAP-Touchscreen) Technologie.Viele unserer TFT-Display-Module verfügen über mehr als eine Schnittstelle einschließlich MCU, RGB, TTL, LVDS und MIPI DSI.Tian XianweiTFT-Module eignen sich hervorragend für eine Reihe von Anwendungen, darunter industrielle Steuerung, Kaffeemaschine, medizinische Ausrüstung, POS-System, Automatisierung, GPS-Navigator, Weißwaren, Energiesteuerung, Telekommunikation,medizinische Ausrüstung usw..
