| MOQ: | negotiate |
| Preis: | negotiate |
| Standardverpackung: | cardboard |
| Lieferfrist: | 16 |
| Zahlungs-Methode: | L/C TT D/P |
| Lieferkapazität: | 10000pcs |
2.8" TFT 480x640, TFT LCD 2,8 Zoll Beschreibung
Mechanische Spezifikationen
| Artikel 1 Buchstabe a | Spezifikation | Einheit |
| Anzeigegröße | 2.8 | Zoll |
| Ausdrucksdimensionen |
55.81 mal 83.31 mal 3.53 |
mm |
| Steuerungssysteme |
Die in Absatz 1 genannten Bedingungen gelten nicht. |
- |
| Interface-Typ |
MIPI |
ein bisschen |
Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist eine Randbeleuchtung mit 6 weißen LEDs, deren Eigenschaften in den folgenden Tabellen dargestellt sind.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 16.8 | - Ich weiß nicht. | 19.2 | V | - |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 20 | - | mA | - |
| Lichtdichte (mit LCD) | Lv | TBD | - Ich weiß nicht. | cd/m2 | - | |
| Lebensdauer der LED | N/A | - Was ist los? | 30,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
Anmerkung:
Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit beiLDie LED-Lebensdauer könnte verringert werden, wennLgrößer als 25mA/LED ist.
Modulfunktion Beschreibung
| Nummer der Anschrift. | Symbol | LCMFunktionell |
| 1 | GND | PÜbergrund |
| 2 | DSI_ D0_N | MIPI-DSI-Datendifferenzsignal-Eingangspins |
| 3 | DSI_ D0_P | MIPI-DSI-Datendifferenzsignal-Eingangspins |
| 4 |
GND |
PÜbergrund |
| 5 | DSI_ D1_N | MIPI-DSI-Datendifferenzsignal-Eingangspins |
| 6 | DSI_ D1_P | MIPI-DSI-Datendifferenzsignal-Eingangspins |
| 7 | GND | Stromversorgung |
| 8 | DSI_CLKN | MIPI-DSI CLOCK Differentialsignal-Eingangspins |
| 9 | DSI_CLKP | MIPI-DSI CLOCK Differentialsignal-Eingangspins |
| 10 | GND | Stromversorgung |
| 11 | RESE DB15 bis DB0 |
Setzen Sie das Signalinput-Terminal zurück.- Ich weiß.L- Ich weiß.. |
| 12 | TE | Das Tränen-Effektsignal wird verwendet, um MCU mit dem Frame-Speicher zu synchronisieren |
| 13 | NC | NC |
| 14 | Zulassung | Ein-/Ausspannung: 1,65 V bis 3,3 V |
| 15 | VCI | PAusstattung: 2.5V ~ 3,3 V |
| 16 | TP_VDD | TP VDD-PIN |
| 17 | TP_SDA | TP SDA PIN |
| 18 | TP_SCL | TP SCL-PIN |
| 19 | TP_INT | TP INT PIN |
| 20 | TP_RST | TP RST PIN |
| 21 | LEDK | Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 22 | LEDA | Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung. |

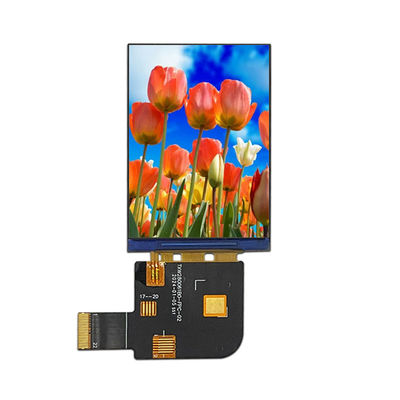

2.8" TFT 480x640, TFT LCD 2,8 Zoll Produktbild
Fabrik und Anlagen
Suchwort: tft 2,8", 2,8 tft lcd, 2,8" tft lcd, 2,8 Zoll tft lcd, tft lcd 2.8, 2,8" TFT-Display, 2,8" TFT-Display, 2,8 Zoll TFT-Display, 2,8 Zoll TFT-Display, 2,8 Zoll TFT-Display, 2,8 Zoll TFT-LCD-Display, 2,8 Zoll TFT-Bildschirm, 2,8 Zoll TFT-Bildschirm, 2,8 Zoll TFT-Bildschirm, 2,8 Zoll TFT-Bildschirm, 2,8 Zoll TFT-Bildschirm,2,8 Zoll TFT-LCD-Bildschirm, 2,8 Zoll 480x640, 2,8 Zoll IPS TFT.
