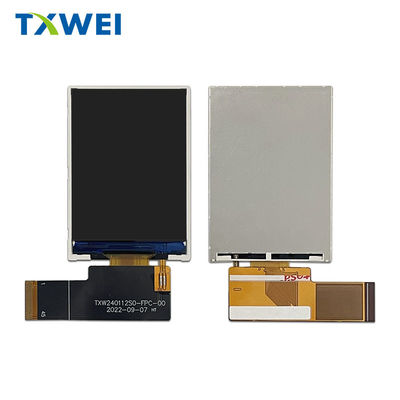

2.4 Zoll TFT-LCD-Display mit 240x320 Pixeln Hintergrundbeleuchtung Spannung 2,8-3,3V -30 80C Betrieb

MOQ: negotiate
Preis: negotiate
Standardverpackung: cardboard
Lieferfrist: 16
Zahlungs-Methode: L/C TT D/P
Lieferkapazität: 10000pcs
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Place of Origin
Guangdong,China
Markenname
TXWEI
Zertifizierung
CE ROHS FCC
Model Number
TXW240112S1
Lagertemperatur:
-30+80°C
Anzahl der Pixel:
240*320
Aktivbereich:
36.72*48.96mm
Hinterlichtspannung:
2.8-3.3V
Sichtrichtung:
Alle Uhr
Mechanische Umrissgröße ((W*H*T):
42.92*60.26*2.40 mm
LCM-Schnittstelle:
SPI/RGB/MCU Schnittstelle
Hervorheben:

2

,

4 Zoll TFT LCD-Anzeige

,

Pixel 240X320 TFT LCD-Anzeige

Beschreibung des Produkts

China Factory 2,4 Zoll QVGA Lcd TFT Display 240x320 Bildschirm



2.4 Zoll QVGA ST7789T3-G4TFT-LCD

Tian Xianwei TXW240112S1ist ein 2,4-Zoll TFT-LCD-Display mit einer Auflösung von 240x320 Pixel.

Produkt: 2.4 Zoll TFT-Bildschirm Die Entschließung: 240x320
Berührungsschirm: Ohne Touchscreen (optional) Abmessung des Abdeckglases: Anpassbar
Blickrichtung: 12:00 Fahrer-IC:

Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.
Schnittstelle:

SPI/RGB/MCU-Schnittstelle

 Verbindung: Stecker (anpassen)
Nummer des Pins: 45 Stifte Oberflächenleuchtigkeit: 1500 Cd/m2 (Nits)
Lebensdauer der LED: 30,000 Stunden Einhaltung der Vorschriften: CE&FCC und RoHS-konform





2.4 Zoll TFT-LCD-Display Zeichnung

2.4 Zoll TFT-LCD-Display mit 240x320 Pixeln Hintergrundbeleuchtung Spannung 2,8-3,3V -30 80C Betrieb 0



2.4 Zoll TFT-LCD-Display mit 240x320 Pixeln Hintergrundbeleuchtung Spannung 2,8-3,3V -30 80C Betrieb 1





Modulfunktion Beschreibung



Nummer der Anschrift. Symbol Funktionell
1 XR(NC) NC
2 YD ((NC) NC
3 XL ((NC) NC
4 Die Mitgliedstaaten NC
5 bis 6 GND Stromversorgung
7 bis 8 VCI Stromversorgung 2,8 V
9 Zulassung Stromversorgung 1,65 bis 3,3 V
10 SDO Seriendaten-Ausgabe-Pin.
11 bis 28 DB17 bis DB0 MCU-Parallell-Interface-Datenbus.
29 DIN ((SDA) Seriendaten-Eingabe-/Ausgabe-Pin.
30 PCLK Punkt-Uhrsignal für den Betrieb der RGB-Schnittstelle.
31 DE Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle.
32 HS Liniensynchrone Signale für den Betrieb der RGB-Schnittstelle.
33 VS Bildsynchrone Signale für den Betrieb der RGB-Schnittstelle.
34 Forschung und Entwicklung Lesen Sie das Stroboskopsignal.
35 WR ((SPI-RS) Schreiben Sie ein Stroboskopsignal.
36 RS Registrieren Sie das Signal.
37 CS

Chip-Selektionssignal.
38 Zurücksetzen Setzen Sie das Signal-Eingabe-Terminal zurück.
39 bis 41 Im0~IM2 Interface-Modus ausgewählt
42 NC NC
43

LEDA

 Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
44 NC NC
45 LEDK Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.





Eigenschaften der Hintergrundbeleuchtungseinheit



Die Hintergrundbeleuchtung ist eine Kantenbeleuchtung mit 6 weißen LEDs, deren Eigenschaften in den folgenden Tabellen dargestellt sind.

Eigenschaften Symbol - Ich weiß nicht. Typ Max, du bist ein guter Mann. Einheit Anmerkungen
Vorwärtsspannung VF 16.8 - Ich weiß nicht. 19.2 V -
Vorwärtsstrom Ich...F - Ich weiß nicht. 20 - mA -
Lichtdichte (mit LCD) Lv   1500 - Ich weiß nicht. cd/m2 -
Lebensdauer der LED N/A - Was ist los? 30,000 - Ich weiß nicht. Hrs. Anmerkung 1

Anmerkung:

  • Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit beiLDie LED-Lebensdauer könnte verringert werden, wennLgrößer als 25mA/LED ist.







2.4 Zoll TFT-LCD-Display Zeichnung Echte Produktdemonstration



2.4 Zoll TFT-LCD-Display mit 240x320 Pixeln Hintergrundbeleuchtung Spannung 2,8-3,3V -30 80C Betrieb 2



2.4 Zoll TFT-LCD-Display mit 240x320 Pixeln Hintergrundbeleuchtung Spannung 2,8-3,3V -30 80C Betrieb 3



Fabrikanlagen und Zertifikate



2.4 Zoll TFT-LCD-Display mit 240x320 Pixeln Hintergrundbeleuchtung Spannung 2,8-3,3V -30 80C Betrieb 4

2.4 Zoll TFT-LCD-Display mit 240x320 Pixeln Hintergrundbeleuchtung Spannung 2,8-3,3V -30 80C Betrieb 5
