128*160 1,8 Zoll TFT-LCD-Display-Modul ST7735S IC mit MCU-Schnittstelle

MOQ:	1
Standardverpackung:	aus Pappe
Lieferfrist:	16
Zahlungs-Methode:	L/C, D/A, D/P, T/T,
Lieferkapazität:	10000 Stück

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

Guangdong, China

Markenname

TXWEI

Zertifizierung

ISO9001 IS014001 IATF16949 CE FCC ROHS

Modellnummer

TXW180025S0

TFT-Aktivbereich:

28.032 ((H) * 35.04 ((V) mm

Steuerung IC:

ST7735S

Modell Nr.:

TXW180025S0

Farbtiefe:

16.7M

Größe:

1.77inch

Lcm pin n zählen:

31pin

Eingangsspannung:

2.8~3.3V

LCM-Treiber-IC:

ST7735S

Speichertemperatur:

-30 | +80

Betrachtung Dierection:

80/80/80/80

Betriebstemperatur:

-20+70

Mechanische Umrissgröße:

34*43,7*2,43 mm

LCM-Schnittstelle:

MCU 8/16 Bit-Schnittstelle

Hervorheben:

128*160 TFT-LCD-Displaymodul

1.8 Zoll TFT-LCD-Display-Modul

MCU-Schnittstelle TFT-LCD-Displaymodul

Beschreibung des Produkts

1.8 Zoll TFT-LCD QVGA128*160 Der Wert der Zulassung für die Zulassung ist:IC mit MCU-Schnittstelle TFT-LCD-Displaymodul

Tianxianwei TXW180025S0 ist ein 1,8-Zoll TN-Typ TFT-LCD-Display mit einer Auflösung von QVGA 128 * 160 Pixel. Unter ähnlichen Produkten ist es ein sehr kostengünstiges LCD-Modul.

Produktschnelle Details:
1. LCD Größe: 1,8 ′′ TFT
2- Entschlossenheit:128*160QVGA
3Blickwinkel: 12.00
4. Umriss Dimension:34 mal 43,7 mal 2.43mm
5. LCD-Treiber-IC:Der Wert der Zulassung für die Zulassung ist:
6. LCD-Schnittstellenart:MCU 8/16 Bit-Schnittstelle
7. Temperatur: Oberste -20°C bis +70°C; Tst -30°C bis +80°C
8. Touch-Panel: ohne Touch-Bildschirm (anpassbar)

Produkt:	1.8 Zoll TFT-LCD	Berührungsschirm:	Ohne Touchscreen (anpassbar)
Die Entschließung:	128*160 Punkte	Abmessung des Abdeckglases:	Ohne (anpassbar)
Blickrichtung:	12:00	Schnittstelle:	MCU 8/16 Bit-Schnittstelle
Nummer des Pins:	31 Stifte	Verbindung:	Stecker (anpassen)
Oberflächenleuchtigkeit:	280 Cd/m2 (Nits)	Lebensdauer der LED:	30,000 Stunden
Fahrer-IC:	Der Wert der Zulassung für die Zulassung ist:	Einhaltung der Vorschriften:	CE&FCC und RoHS-konform

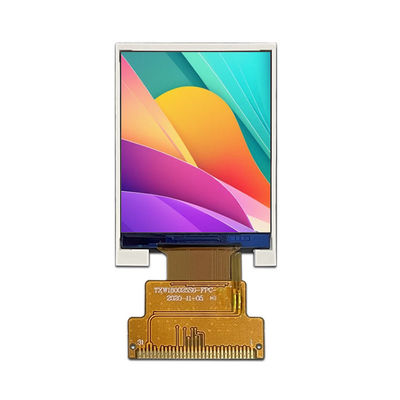

1.8 Zoll TFT-LCD-Display, echtes Produktbild

EineBsolutMAusgangszoneRSchlechte

Eigenschaften	Symbol	- Ich weiß nicht.	Max, du bist ein guter Mann.	Einheit
Betriebstemperatur der LCM	T_OPR	- 10	+60	°C
LCM-Speichertemperatur	T_SZG	- 20	+70	°C
Luftfeuchtigkeit	RH	-	90	%

TFT DCCEigenschaften

Eigenschaften	Symbol	- Ich weiß nicht.	Das ist typisch.	Max, du bist ein guter Mann.	Einheit
Versorgungsspannung für E/A	VDDIO	- Ich weiß nicht.	- Ich weiß nicht.	- Ich weiß nicht.	V
Versorgungsspannung für Gleichspannung	VDD	2.7	2.8	3.3	V
Versorgungsspannung für Gleichspannung	AVDD				V
Versorgungsspannung für Gleichspannung	AVEE				V

LCMBeschreibung der Pins

Nummer der Anschrift.	Symbol	LCMFunktionell
1	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
2	LEDA	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
3	GND	Gund
4	VDD	Zentrale Leistungssysteme
5	AO	Registrieren Sie das Signal.
6	CS	Chip-Selektionssignal-Eingabe-Pin
7	Zurücksetzen	Setzen Sie das Signal-Eingabe-Terminal zurück.
8	SDA	Eingangs-/Ausgangssignal-Pin
9	SCL	Synchrone Uhr-Signalspinne
10	GND	Gund

RPrüfpunkt für die Zuverlässigkeit

- Nein. Ich weiß nicht.	Prüfpunkt	Prüfungszustand	Anmerkungen
1	Aufbewahrung bei hohen Temperaturen	+70°C / 96H	1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
2	Lagerung bei niedrigen Temperaturen	-20°C / 96H
3	Hochgeschwindigkeit.	+60°C / 96H
4	Niedrige Temperatur, Betrieb	-10°C / 96H
5	Aufbewahrung bei hoher Temperatur/Feuchtigkeit	50°C x 90%RH /96H
6	Wärme- und Kälteschock	Statischer Zustand, -20°C ((30min) ~60°C (30min),50 Zyklen

Fabrikanlagen und Zertifikate

Projizierter Kapazitäts- (PCAP) Touchscreen

Die Projektierte Kapazitäts-Touch-Technologie (PCAP) bietet eine schnelle und empfindliche Reaktion und eine professionelle Zuverlässigkeit.

Wir können auch PCAP-Touchscreen mit Flüssigkristall-Displays (LCDs) kombinieren,die eine integrierte eingebettete Lösung ist, die hilft, die Lieferkette und Montage zu vereinfachen.

128*160 1,8 Zoll TFT-LCD-Display-Modul ST7735S IC mit MCU-Schnittstelle 4

128*160 1,8 Zoll TFT-LCD-Display-Modul ST7735S IC mit MCU-Schnittstelle 5

128*160 1,8 Zoll TFT-LCD-Display-Modul ST7735S IC mit MCU-Schnittstelle 6

128*160 1,8 Zoll TFT-LCD-Display-Modul ST7735S IC mit MCU-Schnittstelle 7

Warum Sie uns wählen

1Wir bieten LCD-Display-Kustomlösung
Hat Ihr Produkt spezielle Anforderungen an die Anwendung, elektrische Spezifikationen, optische Spezifikationen, Berührungsmerkmale oder mechanische Abmessungen, die maßgeschneiderte Displays erfordern?SAEF kann Ihren individuellen LCD-Anforderungen entsprechen.

2. Gesamtlösungen für Touchscreen und Display
Sind Sie besorgt über die Montage des Touch- und Display-Bildschirms?SAEF kann kundenspezifische und standardmäßige Touchscreen-Lösungen einschließlich Resistive und Capacitive Multi-Touch-Lösungen einschließlich Luft- und Optikbindungsdienstleistungen bereitstellen..
3- Verpflichtung zur Qualitätssicherung
SAEF ist nach ISO9001:2015 und ISO14000 qualifiziert und erfüllt die RoHS, REACH und andere Umweltvorschriften auf den globalen Märkten.Zuverlässigkeits- und Alterungstests.
4. Langfristige Versorgung
Unter normalen Umständen können die von uns empfohlenen Produkte für mehr als 5 Jahre geliefert werden.Wir machen im Voraus alternative Pläne, um Ihre langfristigen Versorgungsbedürfnisse zu gewährleisten..
