7.02 Zoll TFT-LCD-Display HX8279 1200*1920 Punkte 40 Pins MIPI Schnittstelle

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW702002B0

Aktivbereich:

94.5 ((H) * 151.2 ((V)

Strom der Hintergrundbeleuchtung:

180 bis 300 mA

Mechanische Umrissgröße ((W*H*T):

105.18 mal 163.34 mal 3.65

Größe:

Lcm pin n zählen:

40PIN

Lagertemperatur:

-30+80

Betriebstemperatur:

-20+70

Hervorheben:

Die Fernbedienung der Drohne

7-Zoll-Display-Panel

Beschreibung des Produkts

7.02" TFT1200*1920Punkte mit RTP-Produkteinführung

Das TXW702002B0 ist ein 7,02 Zoll großes Full-Colour-FT-LCD-Display mit 16:10 Bildverhältnis mit einer Auflösung von bis zu 1200 * 1920 und IPS-Full-View-Hochdefinitions-Hochhelligkeits-Display-Effekt.Dieses TFT-Display unterstützt die MIPI-SchnittstelleMit Hilfe von Anti-Glanz-Display-Oberflächen reflektiert der Bildschirm kein Licht und erhält eine bessere Bildqualität.

Das Kontrastverhältnis dieses Moduls beträgt 500:1 (typischer Wert) und die Helligkeit 1500-2000 nits (typischer Wert).und das Modul im Temperaturbereich von -20 °C bis +70 °C arbeitet, bei Lagertemperaturen zwischen -30 und +80 °C.

Dieses Produkt wird in Bereichen wie Drohnen-Fernsteuerungsanzeige, Fotografieausrüstung, militärische Anzeigeausrüstung, industrielle Sicherheit, medizinische Ausrüstung, tragbare PDA usw. weit verbreitet.

Eigenschaften

Produktbezeichnung:	7.02 Zoll TFT-LCD-Display
Modellnummer:	TXW702002B0
Größe:	7.0 Zoll
Anzahl der Pixel:	1200*3RGB ((H) X1920 ((V)
Lumen-Grad:	1500 bis 2000cd/m2
Betriebstemperatur:	-20°C bis +70°C
Speichertemperatur:	-30°C bis +80°C
Mechanische Umrissgröße (WHT):	105.18 × 163,34 × 3,65 mm
LCM-Schnittstelle:	MIPI-Schnittstelle
Hintergrundlichtstrom:	180 bis 300 mA
LCM Pin n Zählung:	40 Pin

7.02" TFT1200*1920Punkte mit RTP Produktzeichnung

7.02 Zoll TFT-LCD-Display HX8279 1200*1920 Punkte 40 Pins MIPI Schnittstelle 0

7.02 Zoll TFT-LCD-Display HX8279 1200*1920 Punkte 40 Pins MIPI Schnittstelle 1

Modulfunktion Beschreibung

Nummer der Anschrift.	Symbol	Funktionell
1	NC	Keine Verbindung.
2	IOVCC 1,8 V	Stromversorgung für E/A.
3	IOVCC 1,8 V	Stromversorgung für E/A.
4	GND	Stromversorgung
5	RST	Setzen Sie den Signal-Eingabe-Pin zurück.
6	NC	Keine Verbindung.
7	GND	Stromversorgung
8	MIPI_0N	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
9	MIPI_0P	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
10	GND	Stromversorgung
11	MIPI_1N	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
12	MIPI_1P	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
13	GND	Stromversorgung
14	CLKN	Hochgeschwindigkeits-Schnittstellenuhrdifferenzialsignal-Eingang/AusgabeSchrauben
15	CLKP	Hochgeschwindigkeits-Schnittstellenuhrdifferenzialsignal-Eingang/AusgabeSchrauben
16	GND	Stromversorgung
17	MIPI_2N	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
18	MIPI_2P	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
19	GND	Stromversorgung
20	MIPI_3N	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
21	MIPI_3P	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
22	GND	Stromversorgung
23	NC	Keine Verbindung.
24	NC	Keine Verbindung.
25	GND	Stromversorgung
26	NC/TE	Keine Verbindung.
27	PWMO	PWM (Pulse Width Modulation) Signal von LED-Fahrzeugen.
28	NC/BIST	Keine Verbindung.
29	NC	Keine Verbindung.
30	GND	Stromversorgung
31	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
32	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.

33	NC	Keine Verbindung.
34	VSN	Außene Eingangsspannung ((-4,5V ~ -6V)
35	VSN	Außene Eingangsspannung ((-4,5V ~ -6V)
36	NC	Keine Verbindung.
37	VSP	Außene Eingangsspannung ((4,5V~6V)
38	VSP	Außene Eingangsspannung ((4,5V~6V)
39	LEDA	Stromversorgung für LED-Hintergrundlicht-Anoden-Eingang.
40	LEDA	Stromversorgung für LED-Hintergrundlicht-Anoden-Eingang.

EineBsolutMAusgangszoneRSchlechte

Eigenschaften	Symbol	- Ich weiß nicht.	Max, du bist ein guter Mann.	Einheit
Betriebstemperatur der LCM	T_OPR	- 20	+70	°C
LCM-Speichertemperatur	T_SZG	- 30	+80	°C
Luftfeuchtigkeit	RH	- Ich weiß nicht.	90	%

TFT DCCEigenschaften

Eigenschaften	Symbol	- Ich weiß nicht.	Das ist typisch.	Max, du bist ein guter Mann.	Einheit
Versorgungsspannung für E/A	VDDIO	1.7	1.8	2.0	V
Versorgungsspannung für VSP	VSP	4.5	5.5	6	V
Versorgungsspannung für VSN	VSN	-6	- Fünf.5	- Vier.5	V

Eigenschaften der Hintergrundbeleuchtungseinheit

Die Hintergrundbeleuchtung ist ein Randbeleuchtung mit 48 weißen LEDs.

in den folgenden Tabellen dargestellt sind.

Eigenschaften	Symbol	- Ich weiß nicht.	Typ	Max, du bist ein guter Mann.	Einheit	Anmerkungen
Vorwärtsspannung	V_F	21.6	- Ich weiß nicht.	25.6	V	- Ich weiß nicht.
Vorwärtsstrom	Ich..._F	180	240	300	mA	- Ich weiß nicht.
Lichtdichte (mit LCD)	Lv	1000	1300	1500	cd/m²	- Ich weiß nicht.
Lebensdauer der LED	N/A	- Ich weiß nicht.	20,000	- Ich weiß nicht.	Hrs.	Anmerkung 1

Anmerkung:

Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit bei_LDie LED-Lebensdauer könnte verringert werden, wenn_List größer als 45mA/LED.

Optische Spezifikation

7.02 Zoll TFT-LCD-Display HX8279 1200*1920 Punkte 40 Pins MIPI Schnittstelle 2

RPrüfpunkt für die Zuverlässigkeit

- Nein. Ich weiß nicht.	Prüfpunkt	Prüfungszustand	Anmerkungen
1	Aufbewahrung bei hohen Temperaturen	+80°C / 96H	1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
2	Lagerung bei niedrigen Temperaturen	-30°C / 96H
3	Hochgeschwindigkeit.	+70°C / 96H
4	Niedrige Temperatur, Betrieb	-20°C / 96H
5	Aufbewahrung bei hoher Temperatur/Feuchtigkeit	60°C x 90%RH /96H
6	Wärme- und Kälteschock	Statischer Zustand, -20°C ((30min) ~70°C (30min),10 Zyklen

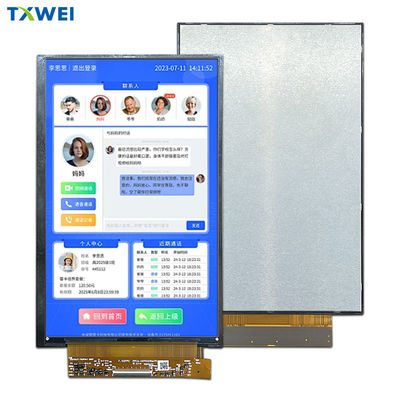

7.02" TFT 800x480 Punkte mit RTP Produktbild
