| MOQ: | negotiate |
| Preis: | negotiate |
| Standardverpackung: | cardboard |
| Lieferfrist: | 16 |
| Zahlungs-Methode: | L/C TT D/P |
| Lieferkapazität: | 10000pcs |

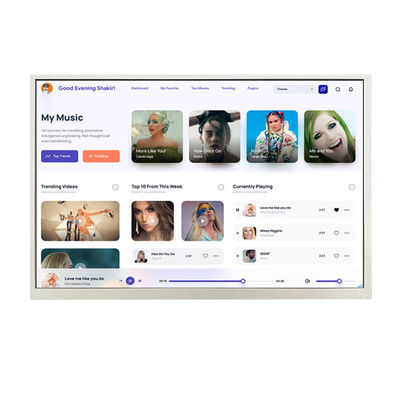

| Produkt: | 10.1 Zoll Industrie-TFT-Display |
| Die Entschließung: | 1280 RGB X 800 |
| Schnittstelle: | 8 Bits LVDS-Schnittstelle |
| Blickrichtung: | IPS, jeder Blickwinkel (85/85/85/85) |
| Nummer des Pins: | 40 Pins |
| Oberflächenleuchtigkeit: | 1000 Cd/m2 (Nits) |
| Umriss Dim.: |
229.1 mal 148,9 mal 4.4(mm) |
| Aktivbereich: |
216.96 ((H) * 135.6 ((V)(mm) |
| Berührungsschirm: | RTP und CTP sind optional |
| Anzeigfarben: | 16.7 M |
|
LCM-Treiber-IC: |
EK79202 |
|
Lcm pin n zählen: |
40 Pins |
| Betriebstemperatur: | -20°C bis +70°C |
| Lagertemperatur: | -30°C bis +80°C |
| Bescheinigung: | Einheitliche Regelung für die Bereitstellung von Dienstleistungen2015 |
| Einhaltung der Vorschriften: | CE- und FCC- und RoHS-konform |
TFT-Display für Industrieanwendungen 10,1 Zoll LVDS 1280x800 Pixel 40 Pins Produktzeichnung
LCM Pin Beschreibung:
| Nummer der Anschrift. | Symbol | Beschreibung |
| 1 | NC | NC |
| 2 | VDD | Leistungsspannung für die digitale Schaltung. |
| 3 | VDD | Leistungsspannung für die digitale Schaltung. |
| 4 | NC | NC |
| 5 | NC | NC |
| 6 | NC | NC |
| 7 | GND | Boden |
| 8 | RXIN0- | Negative LVDS-Differenzdatenzufuhr |
| 9 | RXIN0+ | Positive LVDS-Differenzdaten-Eingabe |
| 10 | GND | Boden |
| 11 | RXIN1- | Negative LVDS-Differenzdatenzufuhr |
| 12 | RXIN1+ | Positive LVDS-Differenzdaten-Eingabe |
| 13 | GND | Boden |
| 14 | RXIN2- | Negative LVDS-Differenzdatenzufuhr |
| 15 | RXIN2+ | Positive LVDS-Differenzdaten-Eingabe |
| 16 | GND | Boden |
| 17 | RXCLKIN- | Negativer LVDS-Differential-Uhr-Eingang |
| 18 | RXCLKIN+ | Positiver LVDS-Differential-Uhr-Eingang |
| 19 | GND | Boden |
| 20 | RXIN3- | Negative LVDS-Differenzdatenzufuhr |
| 21 | RXIN3+ | Positive LVDS-Differenzdaten-Eingabe |
| 22 | GND | Boden |
| 23 | NC | NC |
| 24 | NC | NC |
| 25 | GND | Boden |
| 26 | NC | NC |
| 27 | NC | NC |
| 28 | NC | NC |
| 29 | AVDD | Leistung für analoge Schaltungen |
| 30 | GND | Boden |
| 31 | LEDK | Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 32 | LEDK | Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 33 | NC | NC |
| 34 | NC | NC |
| 35 | VGL | Schnittstelle OFF Spannung |
| 36 | NC | NC |
| 37 | NC | NC |
| 38 | VGH | Schnittstelle an Spannung |
| 39 | LEDA | Stromversorgung für LED-Hintergrundlicht-Anoden-Eingang. |
| 40 | LEDA | Stromversorgung für LED-Hintergrundlicht-Anoden-Eingang. |
AbsoluteMAusgangszoneRSchlechte
| Eigenschaften | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur der LCM | TOPR | - 30 | +70 | °C |
| LCM-Speichertemperatur | TSZG | - 30 | +80 | °C |
| Luftfeuchtigkeit | RH | - Ich weiß nicht. | 90 | % |
TFT DCCEigenschaften
Anmerkung 1: Stellen Sie sicher, dass VDD und VeL zuerst auf dem LCD aufgetragen werden und dann VeN aufgetragen werden.
Anmerkung 2: Die VDD-Einstellung sollte der Signal-Ausgangsspannung (siehe Anmerkung 3) der Systemplatine des Kunden entsprechen.
Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist ein Randbeleuchtung mit 48 weißen LEDs.
in den folgenden Tabellen dargestellt sind.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 21.6 | - Ich weiß nicht. | 25.6 | V | - Ich weiß nicht. |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 240 | - Ich weiß nicht. | mA | - Ich weiß nicht. |
| Lichtdichte (mit LCD) | Lv | - Ich weiß nicht. | 1000 | - Ich weiß nicht. | cd/m2 | - Ich weiß nicht. |
| Lebensdauer der LED | N/A | - Ich weiß nicht. | 20,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
Anmerkung:
Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit beiLDie LED-Lebensdauer könnte verringert werden, wennList größer als 40mA/LED.
Optische Eigenschaften
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +80°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -30°C / 96H | |
| 3 | Hochgeschwindigkeit. | +70°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -30°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 50°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -20°C ((30min) ~60°C (30min),10 Zyklen |
- Ich weiß.TFT-Display für Industrieanwendungen 10,1 Zoll LVDS 1280x800 Pixel 40 Pins Produkt IMagie
Projizierter Kapazitäts-Touchscreen (PCAP)
Die berührungstechnische Technologie PCAP (Projected Capacitive Touch) bietet eine schnelle und empfindliche Reaktion und eine professionelle Zuverlässigkeit.Der projizierte kapazitive Touchscreen von Saef Technology ist für strengeWir können PCAP-Touch-Screen auch mit Flüssigkristall-Displays (LCDs) kombinieren.die eine integrierte eingebettete Lösung ist, die hilft, die Lieferkette und Montage zu vereinfachen.
Abdeckungsglas:
1Form: Maßgeschneiderte Größen, Formen, Randbehandlungen, Löcher und Ausschnitte
2Farbe: Seidendruck, Logo
3Glasmaterial: Gorillaglas, gehärtetes Glas, PMMA
4. Behandlungen: Spiegel, AG, AR, AF
Sensor:
1- Sensormaterial: Glas, Film, Film+Film
2. FPC: Formgestaltung optional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix und so weiter
4- Schnittstelle: I2C, USB, RS232
Suchwort: industrielles TFT-Display 10,1 Zoll, PCAP TFT LCD 10,1 Zoll, PCAP TFT LCD 10,1 Zoll, tft 10,1 ", 10,1 Zoll tft lcd, 10,1" tft lcd, 10,1 Zoll tft lcd, tft lcd 10.1, 10,1 Zoll TFT-Display, 10,1 Zoll TFT-Display, 10,1 Zoll TFT-Display, 10,1 Zoll TFT-Display, 10,1 Zoll TFT-LCD-Display, 10,1 Zoll TFT-Display, 10,1 Zoll TFT-Display, 10,1 Zoll TFT-Display, 10,1 Zoll TFT-Display, 10,1 Zoll TFT-Display,Bildschirm 10.1", 10,1 Zoll TFT LCD Bildschirm, 1280x800 TFT, 10,1 Zoll 1280x800, 10,1 Zoll LVDS
