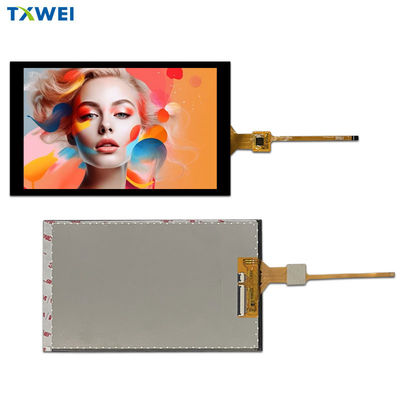

7 Zoll800*1280LVDS TFT LCD mit CTP, PCAP Touchscreen 7 Zoll IPS Produkt Einführung
Produktschnelle Details:
1. LCD Größe: 7 ′′ Zoll TFT
2- Entschlossenheit:800*1280
3Blickwinkel: frei
4. Umriss Dimension:104.5 ((W) *171.5 ((H) *4.43 ((T)mm
5. LCM-Schnittstellentyp: LVDS
6. CTP-Schnittstellenart: I2C
7. Temperatur: Oberste -20°C bis +70°C; Tst -30°C bis +80°C
8. Touch-Panel: Kapazitiver Touch-Bildschirm ((CTP)
| Schlüsselwörter: | 7 Zoll TFT | Berührungsschirm: | CTP ((Kapazitäts-Touchscreen) |
|---|---|---|---|
| Die Entschließung: | 1024x600 Punkte | Abmessung des Abdeckglases: | Anpassbar |
| LCM-Schnittstelle: | LVDS | Oberflächenleuchtigkeit: | 350 bis 500 Cd/m2 |
| Lebensdauer der LED: | 30,000 Stunden | Schrauben: | 40 Stifte |
| Blickrichtung: | Alle Blickwinkel (85/85/85/85) | CTP-Schnittstelle: | I2C |
| Betriebstemperatur: | ¥20°C bis +70°C | Einhaltung der Vorschriften: | CE&FCC und RoHS-konform |
7 Zoll800*1280LVDS TFT-LCD mit CTP, PCAP Touchscreen 7 Zoll IPS Produktzeichnung
EineBsolutMAusgangszoneRSchlechte
| Eigenschaften | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur der LCM | TOPR | - 20 | +70 | °C |
| LCM-Speichertemperatur | TSZG | - 30 | +80 | °C |
| TP Betriebstemperatur und Luftfeuchtigkeit (20% ~ 90% RH) | TOPR | - 20 | +70 | °C |
| TP SSspeichertemperatur und Luftfeuchtigkeit (20% ~ 90% RH) | TSZG | - 30 | +80 | °C |
| Luftfeuchtigkeit | RH | - Ich weiß nicht. | 90 | % |
Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist eine Kantenbeleuchtung mit 20 weißen LED. Die Merkmale der Hintergrundbeleuchtung sind in den folgenden Tabellen dargestellt.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 14 | - Ich weiß nicht. | 16 | V | - Ich weiß nicht. |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 80 | - Ich weiß nicht. | mA | - Ich weiß nicht. |
| Lichtdichte (mit LCD + CTP) | Lv | - Ich weiß nicht. | 450 | - Ich weiß nicht. | cd/m2 | - Ich weiß nicht. |
| Lebensdauer der LED | N/A | - Ich weiß nicht. | 30,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
Anmerkung:
Modulfunktion Beschreibung
| Nummer der Anschrift. | Symbol | LCMFunktionell |
| 1 |
LED-Leuchte+ |
Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung. |
| 2 |
LED-Leuchte+ |
Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung. |
| 3 | NC | Keine Verbindung. |
| 4 | NC | Keine Verbindung. |
| 5 |
LED-Leuchte- |
Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 6 |
LE- Das ist... |
Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 7 | NC | Keine Verbindung. |
| 8 | GND | Stromversorgung |
| 9 | VGL ((NC) | Keine Verbindung. |
| 10 | NC | Keine Verbindung. |
| 11 | NC | Keine Verbindung. |
| 12 | VGH ((NC) | Keine Verbindung. |
| 13 | GND | Stromversorgung |
| 14 | AVDD ((NC)) | Keine Verbindung. |
| 15 | GND | Stromversorgung |
| 16 | SELB ((NC) | Keine Verbindung. |
| 17 | GND | Stromversorgung |
| 18 | LVDS_D3P | Positive LVDS-Differenzdaten3Eingänge |
| 19 | LVDS_D3N | Negative LVDS-Differenzdaten3Eingänge |
| 20 | GND |
Stromversorgung |
| 21 | LVDS_D2P | Positive LVDS-Differenzdaten2Eingänge |
| 22 | LVDS_D2N | Negative LVDS-Differenzdaten2Eingänge |
| 23 | GND | Stromversorgung |
| 24 | LVDS_D1P | Positive LVDS-Differenzdaten1Eingänge |
| 25 | LVDS_D1N | Negative LVDS-Differenzdaten1Eingänge |
| 26 | GND | Stromversorgung |
| 27 | LVDS_D0P | Positive LVDS-Differenzialdaten0 |
| 28 | LVDS_D0N | Negative LVDS-Differenzialdaten0 |
| 29 | GND | Stromversorgung |
| 30 | LVDS_CLKP | Positive LVDS-Differentialuhren-Eingänge |
| 31 | LVDS_CLKN | Negative LVDS-Differenzuhr-Eingänge |
| 32 | GND | Stromversorgung |
| 33 | STBYB | Standby-Modus, normalerweise hoch gezogen. |
| 34 | Der Ausdruck "Nr. | Keine Verbindung. |
| 35 | UPDN (NC) | Keine Verbindung. |
| 36 | Wiederherstellung3.3V | Setzen Sie den Signal-Eingabe-Pin zurück. |
| 37 | NC | Keine Verbindung. |
| 38 | VDD3.3V | Stromversorgung für LCD. |
| 39 | VDD3.3V | Stromversorgung für LCD. |
| 40 | VCOM (NC) | Keine Verbindung. |
CTPPIN-NummerBeschreibung:
| Nummer der Anschrift. | Symbol | CTPFunktionell |
| 1 | CTP_RST | Touch-Panel zurücksetzen3.3V |
| 2 | CTP_VCC | Berührungsplatte PSchleimVersorgung3.3V |
| 3 | GND | PÜbergrund |
| 4 | CTP_INT | Unterbrechungssignal3.3V |
| 5 | CTP_SDA | I2C-Daten aus dem Touchpanel3.3V |
| 6 | CTP_SCL | I2C-Uhr auf dem Touchpanel3.3V |
RPrüfpunkt für die Zuverlässigkeit
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +80°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -30°C / 96H | |
| 3 | Hochgeschwindigkeit. | +70°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -20°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 60°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -20°C ((30min) ~70°C (30min),10 Zyklen |
7 Zoll800*1280LVDS TFT LCD mit CTP, PCAP Touchscreen 7 Zoll IPS Produktbild
Was ist LVDS
LVDS (Low-Voltage Differential Signaling): Es handelt sich um eine Schnittstelle für Niederspannungsdifferentialsignaltechnologie. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
In den letzten Jahren, mit der rasanten Entwicklung der Elektronikindustrie, hat auch intelligente Anzeigegeräte brillante Erfolge erzielt, und High-Definition-Anzeigen wurden von den Verbrauchern bevorzugt.Gegenwärtig, die High-Definition-Display-Protokoll-Schnittstellen umfassen RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One usw.
Suchwort: tft 7", 7 tft lcd, 7" tft lcd, LVDS 7 Zoll tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 Zoll tft display, tft display 7 Zoll LVDS, tft display 7", 7 Zoll tft lcd display,7 Zoll Touch TFT, 7" TFT Touch LCD-Display, TFT 7" mit CTP, 7" CTP Touch TFT, 7" TFT CTP Touch LCD.
