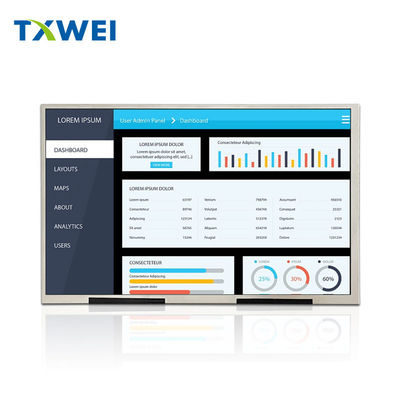

10.1 Zoll Industrie TFT-Display 350 Nits LVDS 8 BIT Schnittstelle 1280*800 Pixel

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW100048N2

Aktivbereich:

216.96 ((H) * 135.6 ((V)

Größe:

Spannung:

8.8-10.8V

Lagertemperatur:

-20+70

Strom der Hintergrundbeleuchtung:

120 mA

PIXEL-NEIGUNG (W*H):

0.0565*0.1695

Anzahl der Pixel:

1280*3RGB ((H) X800 ((V)

Hervorheben:

1280x800 TFT-LCD-Display-Panel

10.1 Zoll TFT-LCD-Display

TFT-LCD-Display-Panel OEM

Beschreibung des Produkts

**10.1 Zoll Industrie TFT-Display 350 Nits LVDS 1280*800 Pixel Produkt Einführung**

TXW100048N2 ist ein 10,1-Zoll-Full-Colour-TFT-LCD-Display mit 16:10 Bildverhältnis mit einer Auflösung von 1280 * 800, IPS-Full-View-Hochdefinitions-Hochhelligkeits-Display,breiter Temperaturbereich von -20+70 Arbeitstemperatur, hohe Helligkeitsanzeige von 350 cd/m2

Dieses Produkt wird in Bereichen wie Geräte-Steuerungspanele, mobile Zahlungsprodukte, Sicherheitszugangskontrollprodukte, Instrumente und Zähler, medizinische Geräte, intelligente Häuser,das Internet der Dinge, und Haushaltsgeräte.

Produkt:	10.1 Zoll Industrie-TFT-Display
Die Entschließung:	1280*800
Oberflächenleuchtigkeit:	350cd/m2 (Nits)
Schnittstelle:	LVDS 8 BIT-Schnittstelle
Nummer des Pins:	40 Pins
Blickrichtung:	IPS, jeder Blickwinkel (85/85/85/85)
Umriss Dim.:	229.46 mal 149.1 mal 2.6(mm)
Aktivbereich:	216.96 ((H) * 135.6 ((V)(mm)
Oberflächenbehandlung:	Festbeschichtung ((3H)
Haze:	25%
Berührungsschirm:	Mit CTP Optional
Anzeigfarben:	16.7 M
Betriebstemperatur:	-20°C bis +70°C
Lagertemperatur:	-30°C bis +80°C
LEDs für Hintergrundbeleuchtung:	39 Stück
Lebensdauer der LED:	30,000 Stunden
Bescheinigung:	Einheitliche Regelung für die Bereitstellung von Dienstleistungen2015
Einhaltung der Vorschriften:	CE&FCC und RoHS-konform

Zeichnung des Produkts

10.1 Zoll Industrie TFT-Display 350 Nits LVDS 8 BIT Schnittstelle 1280*800 Pixel 0

10.1 Zoll Industrie TFT-Display 350 Nits LVDS 8 BIT Schnittstelle 1280*800 Pixel 1

LCM Pin Beschreibung:

Nummer der Anschrift.	Symbol	Beschreibung
1	NC	NC
2	VDD	Leistungsspannung für die digitale Schaltung.
3	VDD	Leistungsspannung für die digitale Schaltung.
4	NC	NC
5	NC	NC
6	NC	NC
7	GND	Boden
8	RXIN0-	Negative LVDS-Differenzdatenzufuhr
9	RXIN0+	Positive LVDS-Differenzdaten-Eingabe
10	GND	Boden
11	RXIN1-	Negative LVDS-Differenzdatenzufuhr
12	RXIN1+	Positive LVDS-Differenzdaten-Eingabe
13	GND	Boden
14	RXIN2-	Negative LVDS-Differenzdatenzufuhr
15	RXIN2+	Positive LVDS-Differenzdaten-Eingabe
16	GND	Boden
17	RXCLKIN-	Negativer LVDS-Differential-Uhr-Eingang
18	RXCLKIN+	Positiver LVDS-Differential-Uhr-Eingang
19	GND	Boden
20	RXIN3-	Negative LVDS-Differenzdatenzufuhr
21	RXIN3+	Positive LVDS-Differenzdaten-Eingabe
22	GND	Boden
23	NC	NC
24	NC	NC
25	GND	Boden
26	NC	NC
27	NC	NC
28	NC	NC
29	AVDD	Leistung für analoge Schaltungen
30	GND	Boden
31	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
32	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
33	NC	NC
34	NC	NC
35	VGL	Schnittstelle OFF Spannung
36	NC	NC
37	NC	NC
38	VGH	Schnittstelle an Spannung
39	LEDA	Stromversorgung für LED-Hintergrundlicht-Anoden-Eingang.
40	LEDA	Stromversorgung für LED-Hintergrundlicht-Anoden-Eingang.

Eigenschaften der Hintergrundbeleuchtungseinheit

Das Hintergrundlichtsystem ist ein Randbeleuchtung mit 42 weißen LEDs.

in den folgenden Tabellen dargestellt sind.

Eigenschaften	Symbol	- Ich weiß nicht.	Typ	Max, du bist ein guter Mann.	Einheit	Anmerkungen
Vorwärtsspannung	V_F	8.4	- Ich weiß nicht.	10.5	V	- Ich weiß nicht.
Vorwärtsstrom	Ich..._F	- Ich weiß nicht.	280	- Ich weiß nicht.	mA	- Ich weiß nicht.
Lichtdichte (mit LCD)	Lv	- Ich weiß nicht.	400	- Ich weiß nicht.	cd/m²	- Ich weiß nicht.
Lebensdauer der LED	N/A	- Ich weiß nicht.	30,000	- Ich weiß nicht.	Hrs.	Anmerkung 1

Anmerkung:

Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit bei_LDie LED-Lebensdauer könnte verringert werden, wenn_Lgrößer als 25mA/LED ist.
Optische Eigenschaften

10.1 Zoll Industrie TFT-Display 350 Nits LVDS 8 BIT Schnittstelle 1280*800 Pixel 2

Prüfbedingungen:

1.VDD = 2,5 V, die Umgebungstemperatur ist 25 °C.2. Die Prüfsysteme beziehen sich auf Anmerkung 2.3Die optischen Spezifikationen werden auf der Grundlage von Innolux LCM gemessen.

RPrüfpunkt für die Zuverlässigkeit

- Nein. Ich weiß nicht.	Prüfpunkt	Prüfungszustand	Anmerkungen
1	Aufbewahrung bei hohen Temperaturen	+80°C / 96H	1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
2	Lagerung bei niedrigen Temperaturen	-30°C / 96H
3	Hochgeschwindigkeit.	+70°C / 96H
4	Niedrige Temperatur, Betrieb	-20°C / 96H
5	Aufbewahrung bei hoher Temperatur/Feuchtigkeit	50°C x 90%RH /96H
6	Wärme- und Kälteschock	Statischer Zustand, -20°C ((30min) ~60°C (30min),10 Zyklen

Produkt IMagie

10.1 Zoll Industrie TFT-Display 350 Nits LVDS 8 BIT Schnittstelle 1280*800 Pixel 4

Fabrikanlagen und Zertifikate

Projizierter Kapazitäts-Touchscreen (PCAP)

Die PCAP-Touch-Technologie bietet eine schnelle und empfindliche Reaktion sowie eine professionelle Zuverlässigkeit.und AutomobilanwendungenWir können den PCAP-Touchscreen auch mit einem Liquid Crystal Display (LCD) kombinieren, das eine integrierte eingebettete Lösung ist, die die Lieferkette und die Montage vereinfacht.

10.1 Zoll Industrie TFT-Display 350 Nits LVDS 8 BIT Schnittstelle 1280*800 Pixel 6

10.1 Zoll Industrie TFT-Display 350 Nits LVDS 8 BIT Schnittstelle 1280*800 Pixel 7

Abdeckungsglas:
1Form: Maßgeschneiderte Größen, Formen, Randbehandlungen, Löcher und Ausschnitte
2Farbe: Seidendruck, Logo
3Glasmaterial: Gorillaglas, gehärtetes Glas, PMMA
4. Behandlungen: Spiegel, AG, AR, AF

Sensor:
1- Sensormaterial: Glas, Film, Film+Film
2. FPC: Formgestaltung optional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix und so weiter
4- Schnittstelle: I2C, USB, RS232

10.1 Zoll Industrie TFT-Display 350 Nits LVDS 8 BIT Schnittstelle 1280*800 Pixel 8

10.1 Zoll Industrie TFT-Display 350 Nits LVDS 8 BIT Schnittstelle 1280*800 Pixel 9

Warum Sie uns wählen

1Wir bieten LCD-Display-Kustomlösung
Hat Ihr Produkt spezielle Anforderungen an die Anwendung, elektrische Spezifikationen, optische Spezifikationen, Berührungsmerkmale oder mechanische Abmessungen, die maßgeschneiderte Displays erfordern?Tianxianweikann Ihren LCD-Anforderungen entsprechen.

2. Gesamtlösungen für Touchscreen und Display
Sind Sie besorgt über die Montage des Touch- und Display-Bildschirms?TianxianweiWir können kundenspezifische und standardmäßige Touch-Screen-Lösungen mit Resistive- und Capacitive-Multi-Touch-Lösungen sowie Luft- und Optikbindungsdienste anbieten.
3- Verpflichtung zur Qualitätssicherung
TianxianweiWir gewährleisten Qualität durch die Herstellung IQC,PQC und OQC Management,Zuverlässigkeits- und Alterungstests.
4. Langfristige Versorgung
Unter normalen Umständen können die von uns empfohlenen Produkte für mehr als 5 Jahre geliefert werden.Wir machen im Voraus alternative Pläne, um Ihre langfristigen Versorgungsbedürfnisse zu gewährleisten..
