| MOQ: | negotiate |
| Preis: | negotiate |
| Standardverpackung: | cardboard |
| Lieferfrist: | 16 |
| Zahlungs-Methode: | L/C TT D/P |
| Lieferkapazität: | 10000pcs |

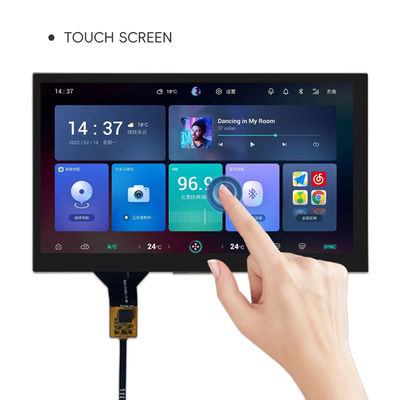

Produktschnelle Details:
1. LCD Größe: 7 ′′ TFT
2Auflösung: 1024x600
3Blickwinkel: frei
4- Umriss: 164,9*100*5,08 mm
5. LCM-Schnittstellentyp: LVDS-Bit-Schnittstelle
6. CTP-Schnittstellenart: I2C
7. Temperatur: Oberste -30°C bis +80°C; Tst -30°C bis +80°C
8. Touch-Panel: Kapazitiver Touch-Bildschirm ((CTP)
| Schlüsselwörter: | 7 Zoll TFT | Berührungsschirm: | CTP ((Kapazitäts-Touchscreen) |
|---|---|---|---|
| Die Entschließung: | 1024x600 Punkte | Abmessung des Abdeckglases: | Anpassbar |
| LCM-Schnittstelle: |
LVDS-Bit-Schnittstelle |
Oberflächenleuchtigkeit: | 450 bis 1300 Cd/m2 |
| Lebensdauer der LED: | 30,000 Stunden | Schrauben: | 20 Stifte |
| Blickrichtung: | Alle Blickwinkel (80/80/80/80) | CTP-Schnittstelle: | I2C |
| Betriebstemperatur: | ¥20°C bis +70°C | Einhaltung der Vorschriften: | CE & FCC & RoHS-konform |
Qualitätssicherung
1Für jedes Stück haben wir 3 Mal 100% Test, um gute Qualität zu gewährleisten.
2Der QA-Manager ist seit mehr als 12 Jahren in der LCD-Industrie tätig. Die wichtigsten Hersteller und QA-Betreiber sind seit mehr als 7-8 Jahren in der LCD-Industrie tätig.Unser Team sind alle sehr professionell und erfahren in der LCD eingereicht, um Qualität für Kunden zu gewährleisten.
TFT-LCD-Modul 7 Zoll 1024x600 MIPI-Schnittstelle IPS mit CTP-Produktzeichnung
MAn Bord Beschreibung
| Nummer der Anschrift. | Symbol | MAn Bord Beschreibung |
| 1 | LCD-VDD 3,3 V | Stromversorgung für LCD. |
| 2 | NC | NC |
| 3 | NC | NC |
| 4 | GND | Auf den Boden. |
| 5 | GND | Auf den Boden. |
| 6 | GND | Auf den Boden. |
| 7 | RXIN0- | Negative LVDS-Differenzialdaten0 |
| 8 | RXIN0+ | Positive LVDS-Differenzialdaten0 |
| 9 | RXIN1- | Negative LVDS-Differenzialdaten1 |
| 10 | RXIN1+ | Positive LVDS-Differenzialdaten1 |
| 11 | RXIN2- | Negative LVDS-Differenzialdaten2 |
| 12 | RXIN2+ | Positive LVDS-Differenzdaten2 |
| 13 | GND | Auf den Boden. |
| 14 | GND | Auf den Boden. |
| 15 | RXCLKIN- | Negative LVDS-Differenzuhr-Eingänge |
| 16 | RXCLKIN+ | Positive LVDS-Differentialuhren-Eingänge |
| 17 | RXIN3- | Negative LVDS-Differenzialdaten3 |
| 18 | RXIN3+ | Positive LVDS-Differenzialdaten3 |
| 19 | NC | NC |
| 20 | NC | NC |
BLPIN-NummerBeschreibung
| Nummer der Anschrift. | Symbol | BL Funktionell |
| 1 | VLED 12V | Stromversorgung für Hintergrundbeleuchtung |
| 2 | NC | NC |
| 3 | EN 3.3V | Aktivieren Sie das Kontrollsignal des LED-Wandlers. |
| 4 | BL-PWM | BL-PWM (Pulse Width Modulation) Signal für LED-Fahrzeuge. |
| 5 | NC | NC |
| 6 | GND | Stromversorgung |
CTPPIN-NummerBeschreibung
| Nummer der Anschrift. | Symbol | CTPFunktionell |
| 1 | CTP_SCL3.3V | I2C-Uhr auf dem Touchpanel |
| 2 | CTP_SDA3.3V | I2C-Daten aus dem Touchpanel |
| 3 | CTP_INT3.3V | Touch-Panel unterbrechen Ausgang |
| 4 | GND | PÜbergrund |
| 5 | CTP_VDD 3.3V | Berührungsplatte PSchleimVersorgung2.8 bis 3,3 V |
| 6 | CTP_RST3.3V | Touch-Panel zurücksetzen |
EineBsolutMAusgangszoneRSchlechte
| Eigenschaften | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur der LCM | TOPR | - 20 | +70 | °C |
| LCM-Speichertemperatur | TSZG | - 30 | +80 | °C |
| TP Betriebstemperatur und Luftfeuchtigkeit (20% ~ 90% RH) | TOPR | - 20 | +70 | °C |
| TP SSspeichertemperatur und Luftfeuchtigkeit (20% ~ 90% RH) | TSZG | - 30 | +80 | °C |
| Luftfeuchtigkeit | RH | - Ich weiß nicht. | 90 | % |
Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist eine Randbeleuchtung mit 27 weißen LEDs, deren Eigenschaften in den folgenden Tabellen dargestellt sind.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 25.2 | - Ich weiß nicht. | 28.8 | V | - Ich weiß nicht. |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 60 | - Ich weiß nicht. | mA | - Ich weiß nicht. |
| Lichtdichte (mit LCD + CTP) | Lv | - Ich weiß nicht. | 370 | - Ich weiß nicht. | cd/m2 | - Ich weiß nicht. |
| Lebensdauer der LED | N/A | - Ich weiß nicht. | 30,000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
Anmerkung:
Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit beiLDie LED-Lebensdauer könnte verringert werden, wennLgrößer als 25mA/LED ist.
Zuverlässigkeitstestpunkt
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +80°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -30°C / 96H | |
| 3 | Hochgeschwindigkeit. | +70°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -20°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 60°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -20°C ((30min) ~70°C (30min),10 Zyklen |
Fabrik und Anlagen
Suchwort: tft 7", 7 tft lcd, 7" tft lcd, 7" tft lcd, tft lcd 7, 7 tft display, 7" tft display, 7" tft display, tft display 7 inch, tft display 7", 7 inch tft lcd display7 Zoll Touch TFT, 7" TFT Touch LCD-Display, TFT 7" mit CTP, 7" CTP Touch TFT, 7" TFT CTP Touch LCD.
