| MOQ: | negotiate |
| Preis: | negotiate |
| Standardverpackung: | cardboard |
| Lieferfrist: | 16 |
| Zahlungs-Methode: | L/C TT D/P |
| Lieferkapazität: | 10000pcs |
TXW100041B0-CTP ist ein 10,1-Zoll-Full-Colour TFT-LCD-Display mit einem Verhältnis von 16:9 mit einer Auflösung von 1024 * 600, IPS-Full-View-Hochdefinitions-Hochhelligkeits-Display-Effekt,breiter Temperaturbereich von -30+80 Arbeitstemperatur, und eine hohe Helligkeitsanzeige von 450 cd/m2.
AußerdemTXW100041B0-CTPbietet drei Produktmerkmale: hohe Helligkeit (450 cd/m2), hohen Kontrast (800:1) und Anti-Blendung.Verbesserung des visuellen Erlebnisses von Kundenprodukten unter verschiedenen Bedingungen.
Dieses Produkt wird in Bereichen wie Auto-Navigation, Außen-Sonnenlicht-Anzeigegeräte, industrielle Steuerungsgeräte, medizinische Geräte, Human-Machine-Interface-Betriebspanele usw. weit verbreitet.
Eigenschaften
| Artikel | Spezifikation |
| LCD-Größe | 10.1 Zoll (Diagonal) |
|
Lumengrade |
450cd/m2 |
| Entschließung |
1024*3RGB ((H) X600 ((V) |
| Anzeigemodus | Normalerweise weiß, übertragbar |
| Punkte-Pitch |
0.2175 mal 0.2088mm |
| Aktivbereich |
222.72(H) *125.28(V)mm |
| Modulgröße ((mit CTP) | 247.69 mal 154.09 mal 6.8mm |
|
LCM-Treiber-IC |
Htc-Systeme für die Verarbeitung |
|
LCM-Schnittstelle |
LVDS-Bit-Schnittstelle |
|
Lcm pin n zählen |
60 |
| Anzeigerichtung ((Grau Inversion) |
Alle Uhr |
|
Touchscreen-Struktur |
G+G |
|
Touch-Treiber-IC |
Gewichtung: |
|
Berührungsschnittstelle |
IIC |
| Betriebstemperatur |
-20+70 |
| Lagertemperatur |
-30+80 |
LVDS Inch TFT mit CTP-ProduktZeichnung
EineBsolutMAusgangszoneRSchlechte
| Eigenschaften | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur der LCM | TOPR | - 20 | +70 | °C |
| LCM-Speichertemperatur | TSZG | - 30 | +80 | °C |
| TP Betriebstemperatur und Luftfeuchtigkeit (20% ~ 90% RH) | TOPR | - 20 | +70 | °C |
| TP SSspeichertemperatur und Luftfeuchtigkeit (20% ~ 90% RH) | TSZG | - 30 | +80 | °C |
| Luftfeuchtigkeit | RH | - Ich weiß nicht. | 90 | % |
TFT DCCEigenschaften
| Eigenschaften | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| TFT-OperationFrame Rate | Hz | - Ich weiß nicht. | 60 | - Ich weiß nicht. | Hz | - Ich weiß nicht. |
| Versorgungsspannung für Gleichspannung | VDD | 3.0 | 3.3 | 3.6 | V | - Ich weiß nicht. |
| TFT-Gatter mit eingeschalteter Spannung | VGH | - Ich weiß nicht. | 18 | - Ich weiß nicht. | V | - Ich weiß nicht. |
| TFT-Gate OFF Spannung | VGL | - Ich weiß nicht. | -6 | - Ich weiß nicht. | V | - Ich weiß nicht. |
| TFT-Stammspannung | Vcom | - Ich weiß nicht. | 4.4 | - Ich weiß nicht. | V | - Ich weiß nicht. |
| AVDD | Abweichend | - Ich weiß nicht. | 9.6 | - Ich weiß nicht. | V | - Ich weiß nicht. |
Anmerkungen:
1. VGH ist die TFT-Gate-Betriebsspannung.
2. VGL ist die TFT-Gate-Betriebsspannung.
Schwankt mit derselben Phase wie Vcom.
3. Vcom muss angepasst werden, um die Bildqualität zu optimieren, wie Crosstalk und Kontrastverhältnis usw.
4. Der Wert ist nur der Referenzwert. Der Kunde kann den Einstellwert
unterschiedliche D-IC.
Eigenschaften der Hintergrundbeleuchtungseinheit
Die Hintergrundbeleuchtung ist eine Randbeleuchtung mit weißen 42 LED-Leuchten, deren Eigenschaften in den folgenden Tabellen dargestellt sind.
| Eigenschaften | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Vorwärtsspannung | VF | 16.8 | - Ich weiß nicht. | 19.2 | V | - |
| Vorwärtsstrom | Ich...F | - Ich weiß nicht. | 140 | - | mA | - |
| Lichtdichte (mit LCD + CTP) | Lv | TBD | - Ich weiß nicht. | cd/m2 | - | |
| Lebensdauer der LED | N/A | - Ich weiß nicht. | 30000 | - Ich weiß nicht. | Hrs. | Anmerkung 1 |
Anmerkung:
Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit beiLDie LED-Lebensdauer könnte verringert werden, wennLgrößer als 25mA/LED ist.
RPrüfpunkt für die Zuverlässigkeit
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +80°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -30°C / 96H | |
| 3 | Hochgeschwindigkeit. | +70°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -20°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 50°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -20°C ((30min) ~70°C (30min),10 Zyklen |

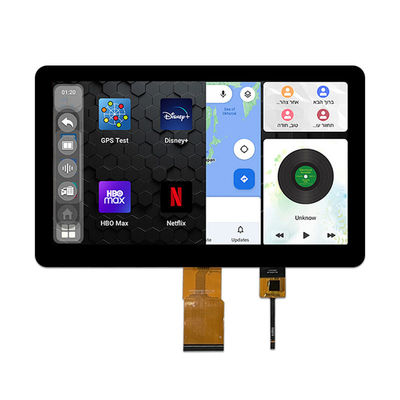

ErzeugnisBild
Fabrikanlagen und Zertifikate
