| MOQ: | negotiate |
| Preis: | negotiate |
| Standardverpackung: | cardboard |
| Lieferfrist: | 16 |
| Zahlungs-Methode: | L/C TT D/P |
| Lieferkapazität: | 10000pcs |
10.1 Zoll TFT-LCD-Display mit breiter Temperatur 800*1280 Bildschirm MIPI 40 Pins
Produkteinführung
Das TFT-LCD-Display TXW100035B2 ist ein 10,1-Zoll-IPS-Full-View-Bildschirm mit einer Auflösung von 800 * 1280 Pixel.Der TFT-Bildschirm TXW100035B2 arbeitet bei 24 V (Stromversorgungsspannung)
TXW100035B2 Design ohne Berührung, anpassbarer Touchscreen, optionale IIC- und USB-Schnittstellen.Die Qualität des TFT-LCD-Displays TXW100035B2 ist gut. Als industriell qualifiziertes Display wird dieses Produkt in Bereichen wie Gerätesteuerungspanele, mobile Zahlungsprodukte, Sicherheitszugangskontrollprodukte, Instrumente und Messgeräte weit verbreitet.medizinische Ausrüstung, intelligente Häuser, das Internet der Dinge und Haushaltsgeräte.
| Produkt: | 10.1 Zoll TFT-LCD-Display |
| Oberflächenleuchtigkeit: | 550 Cd/m2 (Nits) |
| Betriebstemperatur: | -20°C bis +70°C |
| Lagertemperatur: | -30°C bis +80°C |
| Nummer des Pins: | 40 Pins |
| Die Entschließung: |
800*1280 |
| Schnittstelle: | MIPI |
| Blickrichtung: | IPS, jeder Blickwinkel (85/85/85/85) |
| Aktivbereich: |
135.36 ((H) * 216.576 ((V)(mm) |
| Umriss Dim.: |
143 mal 228,6 mal 2.8(mm) |
| Berührungsschirm: | CTP Optional |
| Anzeigfarben: | 16.7 M |
|
LCM-Treiber-IC: |
JD9365DA |
|
Hinterlichtspannung: |
24 V |
| Bescheinigung: | Einheitliche Regelung für die Bereitstellung von Dienstleistungen2015 |
| Einhaltung der Vorschriften: | CE&FCC und RoHS-konform |
Eigenschaften
Dieses 10,1-Zoll-TFT-Display ist ein farbaktiver TFT-LCD-Matrix, der amorphe Silizium-TFTs (ThinFilm-Transistoren) als aktive Schaltvorrichtungen verwendet.
Dieses PCAP TFT LCD 10,1 Zoll Display ist mit Glas ausgestattet, das nach Kundenwünschen angepasst werden kann.
Dieser 10,1-Zoll-TFT-Bildschirm ist mit Farbbereich Typ. 50% Min.45%.
Die Reaktionszeit dieses 10,1-Zoll-LCD-FT beträgt typischerweise 30 ms, maximal 35 ms.
Diese 10,1 Zoll MIPI TFT ist bei einer breiten Temperatur von -30° bis +80° betrieben.
Zeichnung des Produkts
Modulfunktion Beschreibung
| Nummer der Anschrift. | Symbol | LCMFunktionell |
| 1 | NC | NC |
| 2 | VDD/3,3 V | Stromversorgung für Gleichspannungskreise |
| 3 | VDD/3,3 V | Stromversorgung für Gleichspannungskreise |
| 4 | GND | PÜbergrund |
| 5 | Zurücksetzen | Setzen Sie einen Pin niedrig ein, initialisiert der LSI |
| 6 | NC | NC |
| 7 | GND | PÜbergrund |
| 8 | MIPI_D0N | MIPI-DSI-Datendifferenzsignal-Eingangspins |
| 9 | MIPI_D0P | MIPI-DSI-Datendifferenzsignal-Eingangspins |
| 10 | GND | PÜbergrund |
| 11 | MIPI_D1N | MIPI-DSI-Datendifferenzsignal-Eingangspins |
| 12 | MIPI_D1P | MIPI-DSI-Datendifferenzsignal-Eingangspins |
| 13 | GND | PÜbergrund |
| 14 | MIPI_CLKN | MIPI-DSI CLOCK Differentialsignal-Eingangspins |
| 15 | MIPI_CLKP | MIPI-DSI CLOCK Differentialsignal-Eingangspins |
| 16 | GND | PÜbergrund |
| 17 | MIPI_D2N | MIPI-DSI-Datendifferenzsignal-Eingangspins |
| 18 | MIPI_D2P | MIPI-DSI-Datendifferenzsignal-Eingangspins |
| 19 | GND | PÜbergrund |
| 20 | MIPI_D3N | MIPI-DSI-Datendifferenzsignal-Eingangspins |
| 21 | MIPI_D3P | MIPI-DSI-Datendifferenzsignal-Eingangspins |
| 22 | GND | PÜbergrund |
| 23 bis 24 | NC | NC |
| 25 | GND | PÜbergrund |
| 26 bis 29 | NC | NC |
| 30 | GND | PÜbergrund |
| 31 bis 32 |
LED-LeuchteK |
Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 33 bis 38 | NC | NC |
| 39 bis 40 |
LED-LeuchteEine |
Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung. |
Optische Eigenschaften
RPrüfpunkt für die Zuverlässigkeit
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +70°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -30°C / 96H | |
| 3 | Hochgeschwindigkeit. | +60°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -20°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 50°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -20°C ((30min) ~60°C (30min),50 Zyklen |

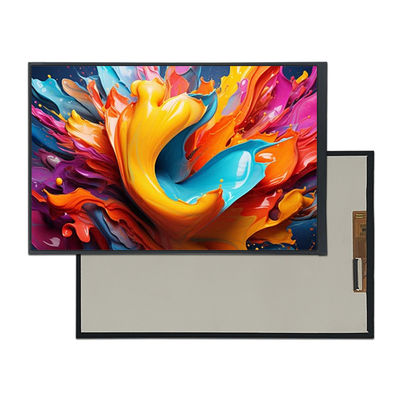

Produktbild
TFT-LCD-Displaymodulhersteller - mehr als 300 TFT-Standardprodukte erhältlich
Tian Xianwei Technology ist ein weltweit führender Hersteller von TFT-LCD-Displays mit Sitz in China.Tian Xianwei bietet eine breite Produktpalette von kleinen bis mittleren TFT-Displaymodulen in Größen wie 0.96",1.28", eins.77Die Angabe der in Absatz 1 Buchstabe a genannten Angaben ist nur möglich, wenn die Angabe der in Absatz 1 Buchstabe b genannten Angaben nicht erfüllt ist.27" 28" und 32" TFT (Diagonale Größe des aktiven Bereichs) usw.Auf dieser Website sind mehr als 200 TFT-Standardmodelle aufgeführt; außerdem kann fast jeder Artikel von den Standardartikeln abgeleitet werden, um den Anforderungen der Kunden gerecht zu werden.
Tian Xianwei TFT-Displays sind nach Industriestandards qualifiziert, darunter Standard-TFT-LCD-Module, IPS-TFT, TFT-LCD mit hoher Helligkeit (sonnenlichtlesbares Display), TFT-Panels mit Steuerplatten,Strichtyp TFT, Wide Temperature TFT LCD. Diese Displays umfassen Landschafts- oder Porträtmodi.Tian Xianwei TFT-LCD-Displays sind in verschiedenen Auflösungen erhältlich sowie Touchscreen optional in Resistive und Projektierte Kapazitive (PCAP Touchscreen) TechnologieViele unserer TFT-Displaymodule verfügen über mehr als eine Schnittstelle, einschließlich MCU, RGB, TTL, LVDS und MIPI DSI.Tian Xianwei TFT-Module sind perfekt für eine Reihe von Anwendungen, einschließlich der industriellen Steuerung, Kaffeemaschine, medizinische Ausrüstung, POS-System, Automatisierung, GPS-Navigator, Weißwaren, Energiesteuerung, Telekommunikation, medizinische Ausrüstung usw.
