| MOQ: | negotiate |
| Preis: | negotiate |
| Standardverpackung: | cardboard |
| Lieferfrist: | 16 |
| Zahlungs-Methode: | L/C TT D/P |
| Lieferkapazität: | 10000pcs |
Produktschnelle Details
1. LCD Größe: 7 ′′ Zoll TFT
2Auflösung: 800*1280
3Blickwinkel: frei, alle Blickwinkel
4- Umriss Abmessungen: 104,5 W * 171,5 H * 4,3 T mm
5. LCM-Schnittstellentyp: MIPI
6. CTP-Schnittstellenart: I2C
7. Temperatur: Oberste -20°C bis +70°C; Tst -30°C bis +80°C
8. Touch-Panel: Kapazitiver Touch-Bildschirm ((CTP)
Spezifikation
| Artikel | Inhalt | Einheit |
| LCD-Typ | 7.0 TFT-LCD, übertragbar | |
| Umrissdimension |
104.5 ((W) *171.5 ((H) *4.43 ((T) |
mm |
| Aktivbereich |
94.2 ((H) * 150.72 ((V) |
mm |
| Sichtrichtung | Alle Blickwinkel | --- |
| Anzeige Farbe | 16.7M | |
| Anzahl der Punkte |
800*1280 |
Punkte |
| Punkthöhe (H × V) |
0.11775 ((H) *0.11775 ((V) |
mm |
| Assy-Typ | COG+FPC+BL+CTP | --- |
| Hinterlicht | Weiße LED-Hintergrundbeleuchtung | - |
| Schnittstelle | MIPI-Schnittstelle | |
|
Lcm pin n zählen |
31 |
Stecknadel |
Zeichnung des Produkts
Modulfunktion Beschreibung
| Nummer der Anschrift. | Symbol | LCMFunktionell |
| 1-3 |
LED-LeuchteEine Die Angabe der Angabe der Angabe der Angabe des Antrags ist in der Angabe des Antrags zu erfassen. |
Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung. |
| 4 | NC | NC |
| 5-8 |
LED-LeuchteK
|
Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe. |
| 9 | GND | PÜbergrund |
| 10 | GND | PÜbergrund |
| 11 | MIPI_D2+ | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 12 | MIPI_D2- | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 13 | GND | PÜbergrund |
| 14 | MIPI_D1+ | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 15 | MIPI_D1- | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 16 | GND | PÜbergrund |
| 17 | MIPI_CLK+ | Positive Polarität des Niederspannungsdifferential-Uhrsignals |
| 18 | MIPI_CLK- | Negative Polarität des Niederspannungsdifferential-Uhrsignals |
| 19 | GND | Stromversorgung |
| 20 | MIPI_D0+ | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 21 | MIPI_D0- | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 22 | GND | PÜbergrund |
| 23 | MIPI_D3+ | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 24 | MIPI_D3- | Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins |
| 25 | GND | PÜbergrund |
| 26 | TE | Dient TE (Tearing Effect) Pin auf MPU Schnittstelle |
| 27 | Zurücksetzen | Setzen Sie einen Pin niedrig ein, initialisiert der LSI |
| 28 | Identifizierung | Identifizierung lesen PIN für ID-Schaltung. |
| 29 | VDDIO/1,8 V | Stromversorgung für die E/A-Schaltung |
| 30-31 Jahre. | VDD/3,3 V | Stromversorgung für Gleichspannungskreise |
CTPPIN-NummerBeschreibung:
| Nummer der Anschrift. | Symbol | CTPFunktionell |
| 1 | CTP_VDD3.3V | Stromversorgung für Gleichspannungskreise |
| 2 | CTP_SCL3.3V | I2C-Uhr auf dem Touchpanel |
| 3 | CTP_SDA3.3V | I2C-Daten aus dem Touchpanel |
| 4 | CTP_INT3.3V | Touch-Panel unterbrechen Ausgang |
| 5 | CTP_RST3.3V | Touch-Panel zurücksetzen |
| 6 | GND | PÜbergrund |
EineBsolutMAusgangszoneRSchlechte
| Eigenschaften | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur der LCM | TOPR | - 20 | +70 | °C |
| LCM-Speichertemperatur | TSZG | - 30 | +80 | °C |
| TP Betriebstemperatur und Luftfeuchtigkeit (20% ~ 90% RH) | TOPR | - 20 | +70 | °C |
| TP SSspeichertemperatur und Luftfeuchtigkeit (20% ~ 90% RH) | TSZG | - 30 | +80 | °C |
| Luftfeuchtigkeit | RH | - Ich weiß nicht. | 90 | % |
RPrüfpunkt für die Zuverlässigkeit
| - Nein. Ich weiß nicht. | Prüfpunkt | Prüfungszustand | Anmerkungen |
| 1 | Aufbewahrung bei hohen Temperaturen | +80°C / 96H |
1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
|
| 2 | Lagerung bei niedrigen Temperaturen | -30°C / 96H | |
| 3 | Hochgeschwindigkeit. | +70°C / 96H | |
| 4 | Niedrige Temperatur, Betrieb | -20°C / 96H | |
| 5 | Aufbewahrung bei hoher Temperatur/Feuchtigkeit | 50°C x 90%RH /96H | |
| 6 | Wärme- und Kälteschock | Statischer Zustand, -20°C ((30min) ~60°C (30min),10 Zyklen |

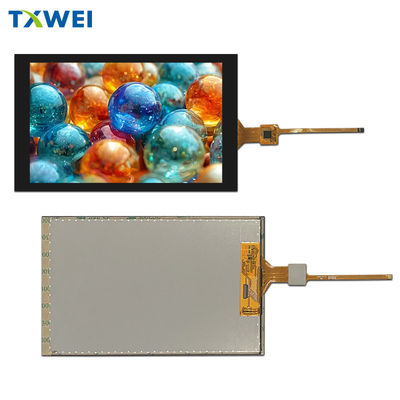

Produktbild
Fabrikanlagen und Zertifikate
