MIPI-Schnittstelle 7-Zoll-TFT-LCD-Hochdefinitionsmodul mit vertikaler LCD-Anzeige von 800 * 1280

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW700081S0

Mechanische Umrissgröße ((W*H*T):

99.65*160.85*2.4mm

Strom der Hintergrundbeleuchtung:

Größe:

Lumengrade:

400 bis 550cd/m2

LCM-Treiber-IC:

ILI9881C

LCM-Schnittstelle:

MIPI-Schnittstelle

Betriebstemperatur:

-20+70

PIXEL-NEIGUNG (W*H):

0.11775 ((H) *0.11775 ((V)

Hervorheben:

MIPI-Schnittstelle TFT-LCD-Bildschirm

800*1280-Bildschirm für mobile Zahlungen

7-Zoll-Bildschirm für mobile Zahlungen

Beschreibung des Produkts

7.0" TFT 800x1280, TFT LCD 7,0 Zoll Beschreibung

Das TFT-LCD-Modul TXW700081S0 ist ein 7-Zoll-Portraitmodus in diagonaler Größe mit HD 800x1280 IPS-Freiansicht.Dieses Modul unterstützt die MIPI-SchnittstelleDie Modulgröße des Modells TXW700081S0 beträgt 99,65 (Breite) x 160,85 (Länge) x 2,4 (Dicke) mm, mit einer effektiven Fläche von 94,2 x 150,72 mm.

Auf dem Modul sind TXW700081S0 und ILI9881C integriert, mit einem Betriebsspannungsbereich von 15 V

Die Oberflächenhelligkeit beträgt 400-550 cd/m2 (Nits). Wenn Sie sie als Landschaftsmodus verwenden oder die Helligkeit einstellen möchten, kontaktieren Sie uns bitte für weitere technische Unterstützung.Dieses Modell wurde in Bereichen wie Lernlichtanzeigen weit verbreitet., mobile Zahlung, industrielle Sicherheitszugangskontrolle, Instrumente, medizinische Ausrüstung, intelligentes Zuhause, Internet der Dinge, Haushaltsgeräte usw.

Produkt:	7 Zoll TFT LCD Touch	Die Entschließung:	800x1280 Punkte
Fahrer-IC:	ILI9881C oder gleichwertig	Berührungsschirm:	ohne Berührung, PCAP optional
Abmessung des Abdeckglases:	Anpassbar	Blickrichtung:	Kostenlos (80/80)
Umriss Dim.:	99.65 mal 160.85 mal 2.4mm	Aktivbereich:	94.2 ((H) * 150.72 ((V)m
Schnittstelle:	MIPI (anpassbar)	Verbindung:	Typ des FPC-Anschlusses
Nummer des Pins:	31 Pins (anpassbar)	Oberflächenleuchtigkeit:	400 bis 550Cd/m2 (Nits)
Versorgungsspannung:	15 V (Typwert)	Hintergrundbeleuchtung	Weiße LED
Lebensdauer der LED:	30,000 Stunden	Einhaltung der Vorschriften:	CE&FCC und RoHS-konform

7.0" TFT 800x1280, TFT LCD 7,0 Zoll Zeichnung

MIPI-Schnittstelle 7-Zoll-TFT-LCD-Hochdefinitionsmodul mit vertikaler LCD-Anzeige von 800 * 1280 0

MIPI-Schnittstelle 7-Zoll-TFT-LCD-Hochdefinitionsmodul mit vertikaler LCD-Anzeige von 800 * 1280 1

Modulfunktion Beschreibung

Nummer der Anschrift.	Symbol	LCMFunktionell
1	LED-LeuchteEine	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
2	LED-LeuchteEine	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
3	LED-LeuchteEine	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
4	NC	Keine Verbindung.
5	LED-LeuchteK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
6	LED-LeuchteK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
7	LED-LeuchteK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
8	LED-LeuchteK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
9	GND	PÜbergrund
10	GND	PÜbergrund
11	MIPI_D2+	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
12	MIPI_D2-	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
13	GND	PÜbergrund
14	MIPI_D1+	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
15	MIPI_D1-	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
16	GND	PÜbergrund
17	MIPI_CLK+	Hochgeschwindigkeits-Schnittstellenuhrdifferenzialsignal-Eingang/AusgabeSchrauben
18	MIPI_CLK-	Hochgeschwindigkeits-Schnittstellenuhrdifferenzialsignal-Eingang/AusgabeSchrauben
19	GND	PÜbergrund
20	MIPI_D0+	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
21	MIPI_D0-	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
22	GND	PÜbergrund
23	MIPI_D3+	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
24	MIPI_D3-	Hochgeschwindigkeits-Schnittstellen-Differenzsignal-Daten-Eingang/Ausgangspins
25	GND	PÜbergrund
26	TE	Dient TE (Tearing Effect) Pin auf MPU Schnittstelle
27	Zurücksetzen	Setzen Sie einen Pin niedrig ein, initialisiert der LSI
28	Identifizierung	Keine Verbindung.
29	VDDIO/1,8 V	Stromversorgung für die E/A-Schaltung
30	VDD/3,3 V	Stromversorgung für Gleichspannungskreise
31	VDD/3,3 V	Stromversorgung für Gleichspannungskreise

Eigenschaften der Hintergrundbeleuchtungseinheit

Die Hintergrundbeleuchtung ist eine Randbeleuchtung mit 20 weißen LED-Leuchten, deren Eigenschaften in den folgenden Tabellen dargestellt sind.

Eigenschaften	Symbol	- Ich weiß nicht.	Typ	Max, du bist ein guter Mann.	Einheit	Anmerkungen
Vorwärtsspannung	V_F	14		16	V	-
Vorwärtsstrom	Ich..._F	- Ich weiß nicht.	80	-	mA	-
Lichtdichte (mit LCD)	Lv		360	- Ich weiß nicht.	cd/m²	-
Lebensdauer der LED	N/A	- Was ist los?	30,000	- Ich weiß nicht.	Hrs.	Anmerkung 1

Anmerkung:

Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit bei_LDie LED-Lebensdauer könnte verringert werden, wenn_Lgrößer als 25mA/LED ist.

RPrüfpunkt für die Zuverlässigkeit

- Nein. Ich weiß nicht.	Prüfpunkt	Prüfungszustand	Anmerkungen
1	Aufbewahrung bei hohen Temperaturen	+70°C / 96H	1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
2	Lagerung bei niedrigen Temperaturen	-30°C / 96H
3	Hochgeschwindigkeit.	+60°C / 96H
4	Niedrige Temperatur, Betrieb	-20°C / 96H
5	Aufbewahrung bei hoher Temperatur/Feuchtigkeit	50°C x 90%RH /96H
6	Wärme- und Kälteschock	Statischer Zustand, -20°C ((30min) ~60°C (30min),10 Zyklen

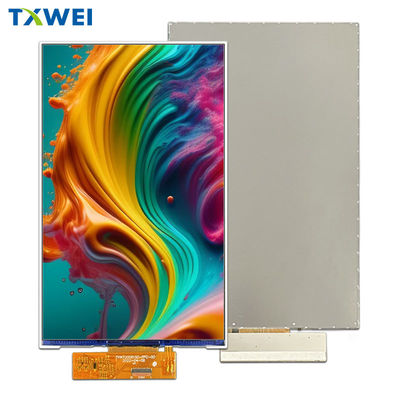

7.0" TFT 800x1280, TFT LCD 7,0 Zoll Produktbild

MIPI-Schnittstelle 7-Zoll-TFT-LCD-Hochdefinitionsmodul mit vertikaler LCD-Anzeige von 800 * 1280 3

Vollautomatische Fabrikgeräte

MIPI-Schnittstelle 7-Zoll-TFT-LCD-Hochdefinitionsmodul mit vertikaler LCD-Anzeige von 800 * 1280 4

MIPI-Schnittstelle 7-Zoll-TFT-LCD-Hochdefinitionsmodul mit vertikaler LCD-Anzeige von 800 * 1280 5
