7 Zoll hohe Helligkeit 1100nits TFT-LCD-Display FHD 800×1280 Punkte MIPI-Schnittstelle

Produits

Kapazitives Fingerspitzentablett

10 Zoll LCD-Modul

Kontakt mit uns

Kontaktieren Sie uns jetzt

7 Zoll hohe Helligkeit 1100nits TFT-LCD-Display FHD 800×1280 Punkte MIPI-Schnittstelle

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW700078S0-CTP

Lcm pin n zählen:

39-Pin

Anzahl der Pixel:

800*3RGB ((H) X1280 ((V)

Lumengrade:

1100cd/m2

Aktivbereich:

94.2 (H) * 150.72 (V)

PIXEL-NEIGUNG (W*H):

0.11775 ((H) *0.11775 ((V)

LCM-Schnittstelle:

MIPI-Schnittstelle

Mechanische Umrissgröße ((W*H*T):

108.1*164.2*4.45mm

Hervorheben:

800X1280 Drohnenbildschirm

MIPI-Schnittstelle LCD-Bildschirm

7-Zoll-Drohnen-Display-Panel

Beschreibung des Produkts

1100nits TFT-LCD-Display

FHD-TFT-LCD-Display

Mipi-Schnittstelle TFT-LCD-Display

Über diesen Artikel TXW700078S0-CTP

Übersicht

Unser 7-Zoll-High-Brightness-TFT-LCD-Display ist so konzipiert, dass es in schwierigen Lichtverhältnissen eine überlegene visuelle Leistung bietet.Mit einer beeindruckenden Helligkeit von 1100 Nits und einer Full-HD-Auflösung von 800*1280 Punkten, ist dieses Display perfekt für Anwendungen geeignet, die Klarheit und Lebendigkeit erfordern.Schnittstelle für mobile Industrieprozessoren) gewährleistet eine schnelle Datenübertragung und eine optimale Bildqualität und eignet sich somit für verschiedene industrielle, kommerzielle und Verbraucheranwendungen.

Wesentliche Merkmale

Hohe Helligkeit: Bei 1100 Nits ist dieses Display außergewöhnlich hell, was es ideal für den Einsatz in Außenräumen oder gut beleuchteten Innenräumen macht..
Full-HD-Auflösung: Mit einer Auflösung von 800*1280 Pixel liefert dieses Display scharfe Bilder und detaillierte Visuals, was das gesamte Benutzererlebnis verbessert.
MIPI-Schnittstelle: Die MIPI-Schnittstelle ermöglicht eine Hochgeschwindigkeitsdatenübertragung mit geringem Stromverbrauch.
Weite Blickwinkel: Das Display bietet weite Blickwinkel (typischerweise 160° horizontal und vertikal), so dass eine klare Sicht aus verschiedenen Positionen ohne Farbverzerrung möglich ist.
Farbleistung: Mit einem hohen Farbspektrum und einer hervorragenden Farbwiedergabe kann das Display lebendige, lebensechte Bilder anzeigen, was es für Multimediaanwendungen geeignet macht.
Langlebigkeit: Der TFT-LCD ist für Robustheit konzipiert und ist so konstruiert, dass er verschiedenen Umgebungsbedingungen standhält.
Einfache Integration: Der kompakte Formfaktor und die Standard-Schnittstellen ermöglichen die einfache Integration des Displays in bestehende Systeme und sorgen für einen nahtlosen Installationsprozess.

Anwendungsszenarien

Dieses Produkt wird in Bereichen wie Drohnen-Fernsteuerungen, Zahlungsterminals, industrielle Sicherheit, Instrumente, medizinische Geräte, tragbare PDAs usw. weit verbreitet.

Schlussfolgerung

Das 7-Zoll-Hochhelligkeits-TFT-LCD-Display kombiniert modernste Technologie, hohe Leistung und Vielseitigkeit und ist somit eine ausgezeichnete Wahl für eine Vielzahl von Anwendungen.Egal, ob sie im Außenbereich oder in Industrieanlagen verwendet werdenDiese Anzeige garantiert Sichtbarkeit und Zuverlässigkeit und verbessert die Benutzerfreundlichkeit.

Eigenschaften

Parameter	Spezifikation	Einheit	Anmerkung
Umrissgröße	108.1 mal 164,2 mal 4.45	mm	Nebel
Aktivbereich	94.2 ((H) * 150.72 ((V)	mm	Anmerkung 1.1
Helle	1100	cd/m2	-
Anzahl der Pixel	Der Wert der Verpackung ist in der Regel nicht überschritten, da die Verpackung nicht in den Zustand gebracht wird.	Pixel	-
Pixel Pitch	0.11775 ((H) *0.11775 ((V)	MM	-
Touchscreen-Struktur	G+G	-	-
Touch-Treiber-IC	Gewichtung:	-	-
Berührungsschnittstelle	IIC
Farbspektrum	70% (min.), 75% (typisch)		CF @C Licht
Anzeigemodus	Normalerweise schwarz	-	-
Sichtrichtung	85/85/85/85 (Typ) 80/80/80/80 (Min.)	- Ich weiß nicht.	CR>=10
Lcm pin n zählen	39	PIN-Nummer	-
Schnittstelle	MIPI-Schnittstelle	-	-
LCM-Treiber-IC	ILI9881C

Anmerkung: H: horizontale Länge, V: vertikale Länge.

Hinweis: Zu den kompatiblen ICs für dieses Produkt gehören ILI9881C, Touch Driver IC GT911 Bitte kontaktieren Sie den Hersteller des ICs und bestätigen Sie ihn, wenn Sie einen von ihnen auswählen.Die Informationen, die wir über IC nur zur Referenz vermuten.

Mechanische Zeichnung

7 Zoll hohe Helligkeit 1100nits TFT-LCD-Display FHD 800×1280 Punkte MIPI-Schnittstelle 0

7 Zoll hohe Helligkeit 1100nits TFT-LCD-Display FHD 800×1280 Punkte MIPI-Schnittstelle 1

Absolute Höchstbewertung

Eigenschaften	Symbol	- Ich weiß nicht.	Max, du bist ein guter Mann.	Einheit
Betriebstemperatur der LCM	Topr	- 20	+60	°C
LCM-Speichertemperatur	Tstg	- 30	+70	°C
TP Betriebstemperatur und Luftfeuchtigkeit (20% ~ 90% RH)	Topr	- 20	+60	°C
TP SSspeichertemperatur und Luftfeuchtigkeit (20% ~ 90% RH)	Tstg	- 30	+70	°C
Luftfeuchtigkeit	RH	- Ich weiß nicht.	90	%

Eigenschaften der Hintergrundbeleuchtungseinheit

Eigenschaften	Symbol	- Ich weiß nicht.	Typ	Max, du bist ein guter Mann.	Einheit	Anmerkungen
Vorwärtsspannung	VF	28	- Ich weiß nicht.	30	V	- Ich weiß nicht.
Vorwärtsstrom	Ich...F	- Ich weiß nicht.	80	- Ich weiß nicht.	mA	- Ich weiß nicht.
Lichtdichte (mit LCD + CTP)	Lv	- Ich weiß nicht.	950	- Ich weiß nicht.	cd/m2	- Ich weiß nicht.
Lebensdauer der LED	N/A	- Ich weiß nicht.	20,000	- Ich weiß nicht.	Hrs.	- Ich weiß nicht.

Anmerkung: (1) Die Lebensdauer der LED ist definiert als die Helligkeitsverringerung des Moduls auf 50% der ursprünglichen Helligkeit beiLDie LED-Lebensdauer könnte verringert werden, wennLgrößer als 25mA/LED ist.

Modulfunktion Beschreibung

- Nein. Ich weiß nicht.	Symbol	LCM-Funktion	- Nein. Ich weiß nicht.	Symbol	LCM-Funktion
1 bis 2	GND	Stromversorgung	20	MIPI_D1+	MIPI-DSI-Datendifferenzsignal-Eingangspins
3	CTP_RST 1,8 V	Touch-Panel zurücksetzen	21	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
4	LCD-RESET	Setzen Sie einen Pin niedrig ein, initialisiert der LSI	22	GND+	Stromversorgung
5	CTP_INT 1,8 V	Touch-Panel unterbrechen Ausgang	23	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
6	TE	Impulse des Rahmenkopfes zur Zerreißwirkung	24	MIPI_CLK-	MIPI-DSI CLOCK Differentialsignal-Eingangspins
7	CTP_SDA 1,8 V	I2C-Daten aus dem Touchpanel	25	LEDK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
8	LCD-ID	Identifizierung lesen PIN für ID-Schaltung.	26	MIPI_CLK+	MIPI-DSI CLOCK Differentialsignal-Eingangspins
9	CTP_SCL 1,8 V	I2C-Uhr auf dem Touchpanel	27 bis 28	GND	Stromversorgung
10	GND	Stromversorgung	29	PWM	PWM (Pulse Width Modulation) Signal von LED-Fahrzeugen.
11	CTP_VCC 3,3 V	Berührungsplatte Stromversorgung 2,8 ~ 3,3 V	30	MIPI_D2-	MIPI-DSI-Datendifferenzsignal-Eingangspins
12	MIPI_D0-	MIPI-DSI-Datendifferenzsignal-Eingangspins	31	Einheitliche Anzeige	Stromversorgung für die E/A-Schaltung
13	GND	Stromversorgung	32	MIPI_D2+	MIPI-DSI-Datendifferenzsignal-Eingangspins
14	MIPI_D0+	MIPI-DSI-Datendifferenzsignal-Eingangspins	33 bis 34	GND	Stromversorgung
15	LEDA	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.	35	VSP	Außene Eingangsspannung ((4,8V~6V)
16	GND	Stromversorgung	36	MIPI_D3-	MIPI-DSI-Datendifferenzsignal-Eingangspins
17	LEDA	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.	37	VSN	Außene Eingangsspannung ((-4,8V~-6V)
18	MIPI_D1-	MIPI-DSI-Datendifferenzsignal-Eingangspins	38	MIPI_D3+	MIPI-DSI-Datendifferenzsignal-Eingangspin
19	GND	Stromversorgung	39 bis 40	GND	Stromversorgung

Zuverlässigkeitstestpunkt

7 Zoll hohe Helligkeit 1100nits TFT-LCD-Display FHD 800×1280 Punkte MIPI-Schnittstelle 2

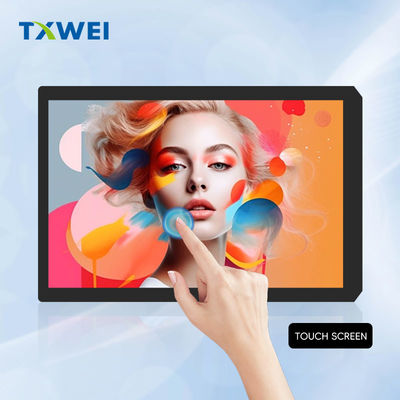

Produktbild

7 Zoll hohe Helligkeit 1100nits TFT-LCD-Display FHD 800×1280 Punkte MIPI-Schnittstelle 3

7 Zoll hohe Helligkeit 1100nits TFT-LCD-Display FHD 800×1280 Punkte MIPI-Schnittstelle 4

Anlagenanlagen
