7-Zoll MIPI TFT LCD 800 * 1280 Punkte kapazitiver Touchscreen LCD-Display

MOQ:	negotiate
Preis:	negotiate
Standardverpackung:	cardboard
Lieferfrist:	16
Zahlungs-Methode:	L/C TT D/P
Lieferkapazität:	10000pcs

Ausführliche Information

Beschreibung des Produkts

Ausführliche Information

Place of Origin

Guangdong,China

Markenname

TXWEI

Zertifizierung

CE ROHS FCC

Model Number

TXW700071S0-CTP

Strom der Hintergrundbeleuchtung:

160 mA

LCM-Treiber-IC:

ILI9881C

Aktivbereich:

94.2 ((H) * 150.72 ((V)

Lumengrade:

550cd/m2

Anzahl der Pixel:

800*3RGB ((H) X1280 ((V)

Lcm pin n zählen:

Stift 25

Mechanische Umrissgröße ((W*H*T):

107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm

Hervorheben:

Anzeigeteil für die Zugriffssicherung

Kapazitive Note TFT LCD-Anzeige

550 cd/m2 TFT-LCD-Display

Beschreibung des Produkts

Über dieses Produkt 7-Zoll MIPI TFT LCD-Display TXW700071S0-CTP mit 25 Pins

Einführung eines 7" MIPI TFT-LCD mit800*1280Auflösung, kapazitiver Touchscreen und IPS-Technologie mit 550 cd/m2 Helligkeit, hier ein detaillierter Produktüberblick:

Spezifikationen für die Anzeige:

Größe: 7 Zoll, eine geräumige Bildschirmgröße für detaillierte Anzeige und Benutzerinteraktion.
Auflösung: 800 * 1280 Pixel, bietet Full-HD-Klarheit für klare Bilder und Text, so dass es für hochauflösende Inhalte geeignet

Anzeigetechnik:

TFT (Thin Film Transistor): gewährleistet eine schnelle Reaktionszeit und einen hohen Kontrast und bietet lebendige und realistische Farben.
IPS (In Plane Switching): Bietet einen weiten Blickwinkel, um eine gleichbleibende Farbe und Helligkeit in alle Richtungen zu gewährleisten, was es zu einer idealen Wahl für kollaborative Umgebungen macht.

Funktion des Touchscreen:

Kapazitiver Touchscreen: unterstützt Multi-Touch-Gesten und ermöglicht eine intuitive und reaktionsschnelle Benutzerinteraktion.

Helligkeit und Kontrast:

Helligkeit: 550cd/m2, was die Sichtbarkeit des Bildschirms in hellen Umgebungen und direktem Sonnenlicht gewährleistet und ihn für Außen- oder gut beleuchtete Innenanwendungen geeignet macht.
Hoher Kontrast: Obwohl nicht spezifiziert, bieten IPS-Panels in der Regel einen hohen Kontrast, was die Tiefe und Klarheit des angezeigten Inhalts verbessert.

Konstruktion und Haltbarkeit:

Struktur von industrieller Qualität: in der Lage, den harten Prüfungen des kontinuierlichen Gebrauchs standzuhalten,mit einem robusten Aufbau, der den Anforderungen von professionellen und kommerziellen Umgebungen gerecht wird.
Breiter Temperaturbereich: Er funktioniert reibungslos in einem breiten Temperaturbereich und ist unter verschiedenen klimatischen Bedingungen zuverlässig.

Anwendung:

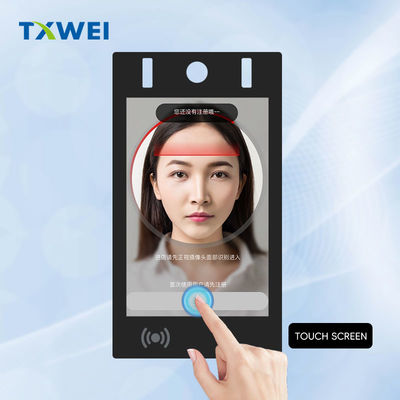

Sehr geeignet für Bereiche wie Sicherheitszugangskontrolle, mobile Zahlung, industrielle Sicherheit, Instrumente, medizinische Ausrüstung, Smart Home, Internet der Dinge, Haushaltsgeräte usw.

Dieses 7-Zoll-MIPI TFT-LCD-Display ist eine ausgezeichnete Wahl für diejenigen, die hochauflösende, hohe Helligkeit und berührungsfähige Displays für verschiedene professionelle und kommerzielle Anwendungen suchen.

Wenn Sie weitere Informationen benötigen oder ein Angebot anfordern, kontaktieren Sie uns bitte!

Eigenschaften

Eigenschaften	Größe	7 Zoll
	Entschließung	Der Wert der Verpackung ist in der Regel nicht überschritten, da die Verpackung nicht in den Zustand gebracht wird.
	Schnittstelle	MIPI-Schnittstelle
	Farbtiefe	16.7M
	Anzeige-Spezifikation Pixel-Pitch (mm)	0.11775 ((H) *0.11775 ((V)
	Pixelkonfiguration	RGB-Vertikalstreifen
	Anzeigemodus	Normalerweise schwarz
	TP-Treiber-IC	Gewichtung:
	LCD-Oberflächenbehandlung	Aufbewahrung gegen Blendung: ((3H)
	Sichtrichtung	Der Präsident. - Nach der Tagesordnung folgt die Aussprache über den Bericht (Dok.
	Kontrastverhältnis	550 (TYP)
	Farbspektrum	72%
	Lichtdichte ((cd/m2)	550 (TYP)
	Lcm pin n zählen	25 Pins
	LED-Nummern	24 LEDs
	LCM-Treiber-IC	ILI9881C
Mechanische	Mechanische Umrissgröße ((WHT)	107.8 ((W) ×187.67 ((H) ×4.45 ((T) mm
	Aktivbereich	94.2 ((H) * 150.72 ((V)
	Mit/ohne CTP	Mit CTP

Zeichnung des Produkts

7-Zoll MIPI TFT LCD 800 * 1280 Punkte kapazitiver Touchscreen LCD-Display 0

7-Zoll MIPI TFT LCD 800 * 1280 Punkte kapazitiver Touchscreen LCD-Display 1

EineBsolutMAusgangszoneRSchlechte

Eigenschaften	Symbol	- Ich weiß nicht.	Max, du bist ein guter Mann.	Einheit
Betriebstemperatur der LCM	T_OPR	- 20	+60	°C
LCM-Speichertemperatur	T_SZG	- 30	+70	°C
TP Betriebstemperatur und Luftfeuchtigkeit ((20% ~ 90% RH)	T_OPR	- 20	+60	°C
TP SSpeichertemperatur und Luftfeuchtigkeit ((20% ~ 90%RH)	T_SZG	- 30	+70	°C
Luftfeuchtigkeit	RH	-	90	%

Eigenschaften der Hintergrundbeleuchtungseinheit

Die Hintergrundbeleuchtung ist ein Randbeleuchtung mit 24 weißen LEDs.

in den folgenden Tabellen dargestellt sind.

Eigenschaften	Symbol	- Ich weiß nicht.	Typ	Max, du bist ein guter Mann.	Einheit	Anmerkungen
Vorwärtsspannung	V_F	8.4	- Ich weiß nicht.	9.9	V	- Ich weiß nicht.
Vorwärtsstrom	Ich..._F	- Ich weiß nicht.	160	- Ich weiß nicht.	mA	- Ich weiß nicht.
Lichtdichte (mit LCD + CTP)	Lv	- Ich weiß nicht.	TBD	- Ich weiß nicht.	cd/m²	- Ich weiß nicht.
Lebensdauer der LED	N/A	- Ich weiß nicht.	30,000	- Ich weiß nicht.	Hrs.	Anmerkung 1

Anmerkung:

Die LED-Lebensdauer ist definiert als eine Abnahme der Modulhelligkeit auf 50% der ursprünglichen Helligkeit bei_LDie LED-Lebensdauer könnte verringert werden, wenn_Lgrößer als 25mA/LED ist.

Modulfunktion Beschreibung

Nummer der Anschrift.	Symbol	LCMFunktionell
1	VDD 3.3V	Stromversorgung für Gleichspannungskreise
2	VDD 3.3V	Stromversorgung für Gleichspannungskreise
3	Zurücksetzen 3.3V	Setzen Sie einen Pin niedrig ein, initialisiert der LSI
4	GND	PÜbergrund
5	MIPI_D0N	Negative Polarität von Niederspannungsdifferenzdaten 0 Signal
6	MIPI_D0P	Positive Polarität von Niederspannungsdifferenzdaten 0 Signal
7	GND	PÜbergrund
8	MIPI_D1N	Negative Polarität der Niederspannungsdifferenzdaten 1
9	MIPI_D1P	Positive Polarität von Niederspannungsdifferenzdaten1Signal
10	GND	PÜbergrund
11	MIPI_CLKN	Negative Polarität des Niederspannungsdifferential-Uhrsignals
12	MIPI_CLKP	Positive Polarität des Niederspannungsdifferential-Uhrsignals
13	GND	PÜbergrund
14	MIPI_D2N	Negative Polarität von Niederspannungsdifferenzdaten 2 Signal
15	MIPI_D2P	Positive Polarität von Niederspannungsdifferenzdaten2Signal
16	GND	PÜbergrund
17	MIPI_D3N	Negative Polarität von Niederspannungsdifferenzdaten 3
18	MIPI_D3P	Positive Polarität von Niederspannungsdifferenzdaten3Signal
19	GND	PÜbergrund
20	PWM	PWM-Ausgangspin für die LCD-Hintergrundbeleuchtung
21	GND	PÜbergrund
22	LED-LeuchteK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
23	LED-LeuchteK	Stromversorgung für die Hintergrundbeleuchtung der Kathoden-Eingabe.
24	LED-LeuchteEine	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.
25	LED-LeuchteEine	Stromversorgung für das Anoden-Eingangsgerät der Hintergrundbeleuchtung.

CTPPIN-NummerBeschreibung:

Nummer der Anschrift.	Symbol	TPFunktionell
1	CTP_RST3.3V	Touch-Panel zurücksetzen
2	CTP_INT3.3V	Touch-Panel unterbrechen Ausgang
3	CTP_SDA3.3V	I2C-Daten aus dem Touchpanel
4	CTP_SCL3.3V	I2C-Uhr auf dem Touchpanel
5	GND	PÜbergrund
6	CTP_VDD3.3V	Touch-Panel-E/A-PWR-Versorgung

RPrüfpunkt für die Zuverlässigkeit

- Nein. Ich weiß nicht.	Prüfpunkt	Prüfungszustand	Anmerkungen
1	Aufbewahrung bei hohen Temperaturen	+70°C / 96H	1- Funktionale Tests sind in Ordnung. Fehlendes Segment, kurzes, unklares Segment, nicht angezeigt, Anzeige abnormal und Flüssigkristallleck sind nicht zulässig. 2- Nicht niedrig. Temperaturblasen, Enddichtung los und Fall, Regenbogenrahmen.
2	Lagerung bei niedrigen Temperaturen	-30°C / 96H
3	Hochgeschwindigkeit.	+60°C / 96H
4	Niedrige Temperatur, Betrieb	-20°C / 96H
5	Aufbewahrung bei hoher Temperatur/Feuchtigkeit	50°C x 90%RH /96H
6	Wärme- und Kälteschock	Statischer Zustand, -20°C ((30min) ~60°C (30min),10 Zyklen

Produktbild
